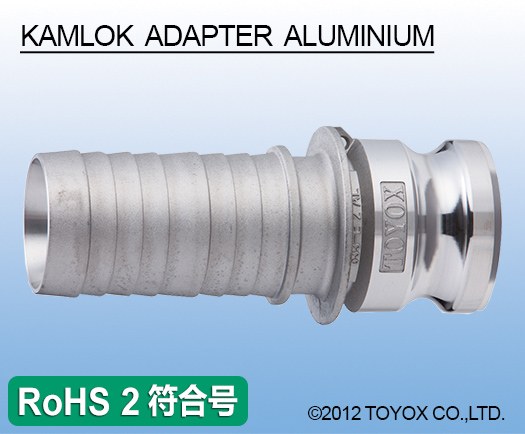

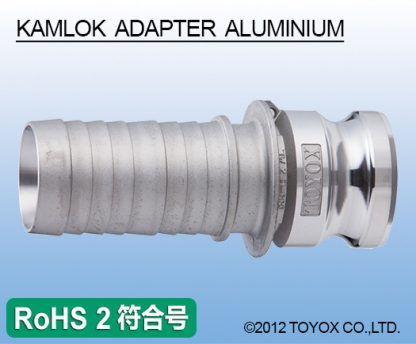

KAMLOK ADAPTER 胶管接头 铝合金
扩大		 用途 用于工厂设备配管，各种机器组装用接头
材料 铝合金
材料详情 接头主体:铝合金
规格
其它
*KAMLOK ADAPTER 胶管接头 铝合金为符合RoHS2修订版标准的产品。
KAMLOK ADAPTER 胶管接头 铝合金



接头规格表

锁臂接头 KAMLOK 铝合金 633-E 尺寸（mm）
KAMLOK ADAPTER 胶管接头
铝合金		 尺寸/位置 D E G H K L


KAMLOK ADAPTER 胶管接头



KAMLOK ADAPTER 胶管接头

尺寸图（4英寸以下）　　尺寸图（5英寸以上）



 1/2” – – – – – –
3/4” 20 14 21 32 51 101
1” 21 18 27 37 58 114
1-1/4” 28 24 34 45 59 126
1-1/2” 33 29 40 53 74 143
2” 44 39 53 63 87 164
2-1/2” 56 51 67 76 93 169
3” 70 65 79 92 113 190
4” 96 90 105 120 127 209
5” 114 114 134 146 127 196
6” 149 142 157 176 146 224
8” 203 188 207 241 150 266



适用胶管一览

*适用压力与适用温度范围请参照适用胶管的相关规格。

KAMLOK ADAPTER 胶管接头
铝合金		 适用胶管
KAMLOK ADAPTER 胶管接头 TOYORON
( 耐压胶管 )		 HYBRID TOYORON
( 耐压胶管 )		 SUPER TOYORON
( 耐压胶管 )		 TOYOSPRING
( 真空、压送耐压胶管 )		 TOYORING
( 耐油、真空PVC胶管 )
TR HTR ST TS TG
TOYORON HYBRID TOYORON SUPER TOYORON TOYOSPRING TOYORING
氯乙烯 氯乙烯 氯乙烯 氯乙烯 氯乙烯
内管耐油 内管耐油 耐油 耐油 耐油
真空 真空
易切割
材料:铝合金
型号 适用胶管内径
633-E 3/4AL 19 ○ ○ ○ ○ ○
633-E 1AL 25 ○ ○ ○ ○ ○
633-E 1 1/4AL 32 ○ － ○ ○ ○
633-E 1 1/2AL 38 ○ － ○ ○ ○
633-E 2AL 50 ○ － ○ ○ ○
633-E 2 1/2AL 63 ○ － ○ ○ －
633-E 3AL 75 ○ － ○ ○ －
633-E 4AL 100 － － － ○ －
KAMLOK ADAPTER 胶管接头
铝合金		 适用胶管
KAMLOK ADAPTER 胶管接头 HYBRID TOYODROP
( 防结露胶管 )		 TOYOFOODS
( 食品、耐油胶管 )		 HYBRID TOYOFOODS
( 食品、耐油胶管 )		 TOYOFOODS-S
( 食品、耐油胶管 )
HTD TFB HTF TFS
HYBRID TOYODROP TOYOFOODS HYBRID TOYOFOODS TOYOFOODS-S
氯乙烯 氯乙烯 氯乙烯 氯乙烯
防结露 耐油 耐油 耐油
耐熱 耐熱 耐熱
真空
材料:铝合金
型号 适用胶管内径
633-E 3/4AL 19 ○ ○ ○ －
633-E 1AL 25 ○ ○ ○ ○
633-E 1 1/4AL 32 － ○ － ○
633-E 1 1/2AL 38 － ○ － ○
633-E 2AL 50 － ○ － ○
633-E 2 1/2AL 63 － － － ○
633-E 3AL 75 － － － ○
633-E 4AL 100 － － － ○
KAMLOK ADAPTER 胶管接头
铝合金		 适用胶管
KAMLOK ADAPTER 胶管接头 TOYOFOODS
( 食品、耐油胶管 )		 TOYOFOODS-S
( 食品、耐油胶管 )		 TOYORING-F
( 耐油、真空PVC胶管 )
TFB TFS TGF
TOYOFOODS PERFECT TOYOFOODS-S PERFECT TOYORING-F
聚氯乙烯 聚氯乙烯 氯乙烯
耐油 耐油 耐油
耐熱 耐熱 耐熱
真空 真空
材料:铝合金 易切割
型号 适用胶管内径
633-E 3/4AL 19 ○ － ○
633-E 1AL 25 ○ ○ ○
633-E 1 1/4AL 32 ○ ○ ○
633-E 1 1/2AL 38 ○ ○ ○
633-E 2AL 50 ○ ○ ○
633-E 2 1/2AL 63 － ○ －
633-E 3AL 75 － ○ －
633-E 4AL 100 － ○ －
KAMLOK ADAPTER 胶管接头
铝合金		 适用胶管
KAMLOK ADAPTER 胶管接头 ECORON
( 食品、药品用胶管 )		 ECORON-S
( 食品、药品用胶管 )		 TOYOFUSSO
( 耐药品、耐溶剂胶管 )		 TOYOFUSSO-E
( 耐药品、耐溶剂胶管 )		 TOYOFUSSO-S
( 耐药品、耐溶剂胶管 )
EC ECS FF FFE FFS
ECORON ECORON-S TOYOFUSSO TOYOFUSSO-E TOYOFUSSO-S
聚烯烃树脂 聚烯烃树脂 氟 氟 氟
室内专用 室内专用 耐药品 耐药品 耐药品
耐药品 耐药品 非粘附性 非粘附性 非粘附性
真空 防静电 真空
材料:铝合金
型号 适用胶管内径
633-E 3/4AL 19 ○ － ○ ○ ○
633-E 1AL 25 ○ ○ ○ ○ ○
633-E 1 1/4AL 32 ○ ○ － － ○
633-E 1 1/2AL 38 ○ ○ － － ○
633-E 2AL 50 ○ ○ － － －
633-E 2 1/2AL 63 － － － － －
633-E 3AL 75 － － － － －
633-E 4AL 100 － － － － －
KAMLOK ADAPTER 胶管接头
铝合金		 适用胶管
KAMLOK ADAPTER 胶管接头 TOYOSILICONE
( 耐热、食品胶管 )		 HYBRID TOYO
SILICONE
( 耐高温、食品胶管 )		 TOYOSILICONE-S
( 耐热、食品胶管 )		 TOYOSILICONE-S2
( 耐热、食品胶管 )		 TOYOSILICONE-P
( 耐热、食品胶管 )
TSI HTSI TSIS TSIS2 TSIP
TOYOSILICONE ( 耐热、食品胶管 ) HYBRID TOYO SILICONE TOYOSILICONE-S ( 耐热、食品胶管 ) TOYOSILICONE-S2 TOYOSILICONE-P ( 耐热、食品胶管 )
硅橡胶制 硅橡胶制 硅橡胶制 硅橡胶制 硅橡胶制
耐熱 耐熱 耐熱 耐熱 耐熱
绝缘 绝缘 绝缘 绝缘 绝缘
食品适用 食品适用 食品适用 食品适用 食品适用
材料:铝合金 真空 真空 真空 真空
型号 适用胶管内径
633-E 3/4AL 19 ○ ○ ○ ○ ○
633-E 1AL 25 ○ ○ ○ ○ ○
633-E 1 1/4AL 32 ○ ○ ○ ○ －
633-E 1 1/2AL 38 ○ ○ ○ ○ －
633-E 2AL 50 ○ － ○ ○ －
633-E 2 1/2AL 63 － － － － －
633-E 3AL 75 － － － － －
633-E 4AL 100 － － － － －
