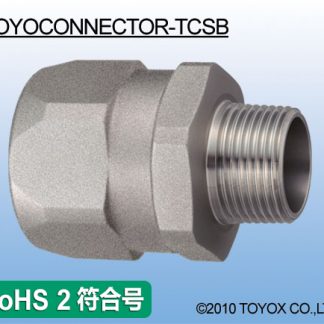

用途 | 用于工厂设备配管,各种机器组装用接头(东洋克斯胶管专用接头) *因螺纹部位有高低差,故不适合用于食品等配管。 可能会对食品的卫生方面有影响。 |
|
---|---|---|---|
材料 | 不锈钢 | ||
材料详情 | 盖形螺母:SCS13(SUS304同级别) 内接头:SCS16A(SUS316L同级别) 套管:PVDF 环:SUS304 |
||
规格 | |||
其它 |

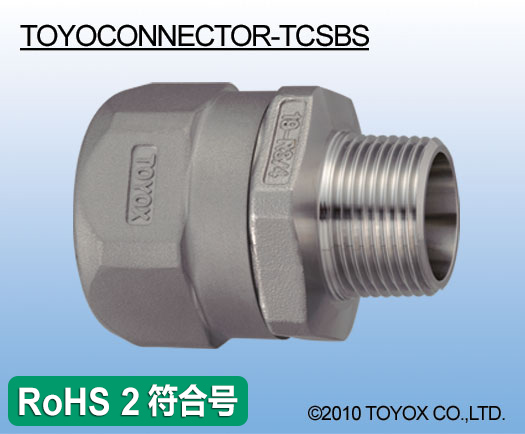

接头的特点
【耐腐蚀】 | 使用不锈钢SCS13(SUS304同级别)。不易生锈,具有优良的耐久性,并能防止钢材的溶出。 |
---|---|
【不易泄漏、不易脱落】 |
采用独特的结构设计,使胶管可以切切实实地插入到接头根部,从而有效防止胶管脱落和流体泄漏。 |
【节省作业时间】 | 胶管的插入以及拆卸都十分简单,大提高了工作效率。 |
【作业标准化】 |
最后拧上盖形螺母,标志着整个作业的完成。可以避免因人工操作而产生的作业差异,使操作更加明确化。 |
【降低压力损失】 |
不仅能减少流体泄漏,而且与普通的竹节式接头相比,有效横截面积(口径)更大。(表1)降低压力损失。 |
【减少废弃物】 | 由于接头主体可进行再利用,既可减少废弃物,又可节省经费。 |
【抗振能力强】 | 不仅可以预防因振动而引起的泄漏、脱落等配管故障,而且还适用于地震等灾害的预防保全以及灾后重建作业。 |
【适用于多种流体】 | 接头部和胶管口为一体型,流体不易接触接头内部的套管等树脂部分,可用于对接头材质(不锈钢)有耐受性的流体。 |
*TOYOCONNECTOR TCSBS接头为符合RoHS2修订版标准的产品。 |
问题解决事例 |
构造解析 |
接头规格表
注意:因螺纹部位有高低差,故不适合用于食品等配管。
*可能会对食品的卫生方面有影响。
型号 | 适用胶管 | 螺栓规格 | 尺寸(mm) | 重量 | 包装单位 | ||||
---|---|---|---|---|---|---|---|---|---|
L | HEX | Φd1 | g | 个 | |||||
TCSBS型 |
TCSBS-9-R3/8 | TSI-9 | R3/8 | 52.0 | 30.0 | 6.5 | 165 | 20 | |
TCSBS-12-R1/2 | TSI-12 | R1/2 | 56.0 | 32.0 | 10.0 | 181 | 20 | ||
TCSBS-15-R1/2 | TSI-15 | R1/2 | 57.0 | 36.0 | 13.5 | 214 | 20 | ||
TCSBS-19-R3/4 | TSI-19 | R3/4 | 59.5 | 41.0 | 16.5 | 283 | 10 | ||
TCSBS-25-R1 | TSI-25 | R1 | 63.5 | 50.0 | 22.0 | 417 | 10 |
*材质∶SCS13(SUS304同级别)(盖形螺母)、SCS16A(SUS316L)(管接头)
PVDF(套管)、SUS304(动环)
适用胶管一览
*适用压力与适用温度范围请参照适用胶管的相关规格。
TOYOCONNECTOR-TCSBS | 适用胶管 | ||
TOYOSILICONE ( 耐热、食品胶管 ) |
TOYOSILICONE THERMO ( 耐热、 温度调节机用胶管 ) |
||
TSI | TSITH | ||
硅橡胶制 | 硅橡胶制 | ||
耐熱 | 耐熱 | ||
绝缘 | 绝缘 | ||
食品适用 | |||
接头材质:SUS | |||
型号 | 螺栓规格 | ||
TCSBS-9-R3/8 | R3/8 | ○ | ○ |
---|---|---|---|
TCSBS-12-R1/2 | R1/2 | ○ | ○ |
TCSBS-15-R1/2 | R1/2 | ○ | ○ |
TCSBS-19-R3/4 | R3/4 | ○ | ○ |
TCSBS-25-R1 | R1 | ○ | ○ |
交换用部件一览
更换用套管组件 |
|
型号 | 包装单位 |
个 | |
TCSBS-9-S | 20 |
TCSBS-12-S | 20 |
TCSBS-15-S | 20 |
TCSBS-19-S | 10 |
TCSBS-25-S | 10 |
TOYOCONNECTOR是作为TOYOX胶管的专用接头而设计的。与其他公司的胶管连接时,有可能无法充分发挥或维持其性能,本公司对此将不作任何保证。

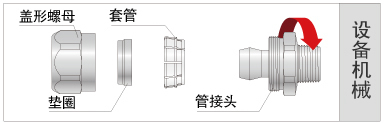

安装方法
1 | 首先将管接头安装在靠近机械那一侧。 | |
2 | 胶管套上盖形螺母,再套在带垫圈的套管上。 * 请确认垫圈是否紧贴于套管内侧的管道内。 |
|
3 | 将套管完全插入管接头。 | |
4 | 拧上盖形螺母,直至完全拧紧。 |

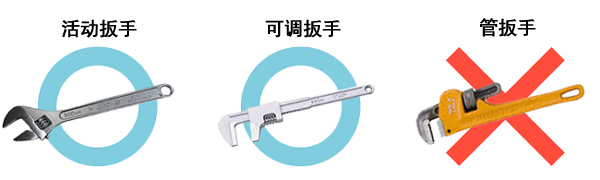

安装工具
最后将螺母拧紧时请使用“活动扳手”、“可调扳手”。请不要使用“管扳手”,否则会造成螺母部分的伤痕。
