用途 | 用于工厂设备配管，各种机器组装用接头（东洋克斯胶管专用接头） *因螺纹部位有高低差，故不适合用于食品等配管。 可能会对食品的卫生方面有影响。 |
|
|---|---|---|---|
| 材料 | 不锈钢 | ||
| 材料详情 | 盖形螺母：SCS13（SUS304同级别） 内接头：SCS16（SUS316L同级别） 套管：PVDF |
||
| 规格 | |||
| 其它 |

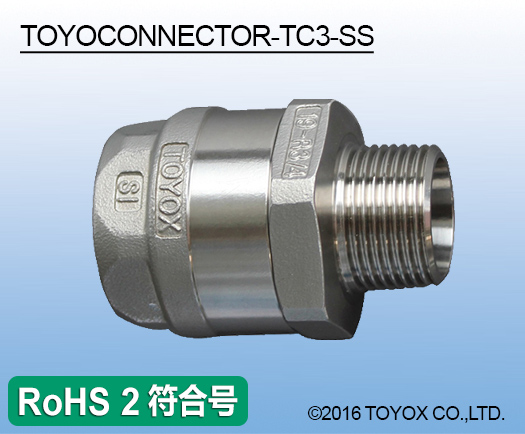

接头的特点
| 【耐腐蚀】 | 使用不锈钢SCS13（SUS304同级别）。不易生锈，具有优良的耐久性，并能防止钢材的溶出。 |
|---|---|
【不易泄漏、不易脱落】 |
采用独特的结构设计，使胶管可以切切实实地插入到接头根部，从而有效防止胶管脱落和流体泄漏。 |
| 【节省作业时间】 | 胶管的插入以及拆卸都十分简单，大提高了工作效率。 |
| 【作业标准化】 |
最后拧上盖形螺母，标志着整个作业的完成。可以避免因人工操作而产生的作业差异，使操作更加明确化。 |
| 【降低压力损失】 |
不仅能减少流体泄漏，而且与普通的竹节式接头相比，有效横截面积（口径）更大。（表1）降低压力损失。 |
| 【减少废弃物】 | 由于接头主体可进行再利用，既可减少废弃物，又可节省经费。 |
| 【抗振能力强】 | 不仅可以预防因振动而引起的泄漏、脱落等配管故障，而且还适用于地震等灾害的预防保全以及灾后重建作业。 |
| 【适用于多种流体】 | 接头部和胶管口为一体型，流体不易接触接头内部的套管等树脂部分，可用于对接头材质(不锈钢)有耐受性的流体。 |
| *TOYOCONNECTOR TC3-SS接头为符合RoHS2修订版标准的产品。 |
问题解决事例 |
构造解析 |
接头规格表
注意：因螺纹部位有高低差，故不适合用于食品等配管。
*可能会对食品的卫生方面有影响。
| 型号 | 螺栓规格 | 尺寸(mm) | 重量 | 包装单位 |  |
||||
|---|---|---|---|---|---|---|---|---|---|
| L | Φd1 | HEX1 | HEX2 | g | 个 | ||||
 TC3-SS型 |
TC3-SS9-R3/8 | R3/8 | 48.0 | 6.9 | 30.0 | 24.2 | 133 | 20 | |
| TC3-SS12-R1/2 | R1/2 | 53.0 | 10.1 | 32.0 | 27.0 | 178 | 20 | ||
| TC3-SS15-R1/2 | R1/2 | 55.0 | 13.3 | 36.0 | 30.8 | 217 | 20 | ||
| TC3-SS19-R3/4 | R3/4 | 59.5 | 16.9 | 41.0 | 35.8 | 290 | 10 | ||
| TC3-SS25-R1 | R1 | 66.0 | 22.8 | 50.0 | 43.8 | 438 | 10 | ||
*材质∶SCS13（SUS304同级别）（盖形螺母）、SCS16（SUS316L）（管接头）
PVDF（套管）
适用胶管一览
*适用压力与适用温度范围请参照适用胶管的相关规格。
| TOYOCONNECTOR-TC3-SS | 适用胶管 | |||
 |
TOYOSILICONE ( 耐热、食品胶管 ) |
HYBRID TOYOSILICONE ( 耐高温、食品胶管 ) |
TOYOSILICONE-S ( 耐高温、食品胶管 ) |
|
| TSI | HTSI | TSIS | ||
 |
 |
 |
||
| 硅橡胶制 | 硅橡胶制 | 硅橡胶制 | ||
| 耐熱 | 耐熱 | 耐熱 | ||
| 绝缘 | 绝缘 | 绝缘 | ||
| 食品适用 | 食品适用 | 食品适用 | ||
| 接头材质：SUS | 真空 | 真空 | ||
| 型号 | 螺栓规格 | |||
| TC3-SS9-R3/8 | R3/8 | ○ | ||
|---|---|---|---|---|
| TC3-SS12-R1/2 | R1/2 | ○ | ○ | |
| TC3-SS15-R1/2 | R1/2 | ○ | ○ | |
| TC3-SS19-R3/4 | R3/4 | ○ | ○ | ○ |
| TC3-SS25-R1 | R1 | ○ | ○ | ○ |
| TOYOCONNECTOR-TC3-SS | 适用胶管 | ||
|
TOYOSILICONE-P ( 耐高温、食品胶管 ) |
TOYOSILICONE THERMO ( 耐热、 温度调节机用胶管 ) |
|
| TSIP | TSITH | ||
 |
 |
||
| 硅橡胶制 | 硅橡胶制 | ||
| 耐熱 | 耐熱 | ||
| 绝缘 | 绝缘 | ||
| 食品适用 | |||
| 接头材质：SUS | 真空 | ||
| 型号 | 螺栓规格 | ||
| TC3-SS9-R3/8 | R3/8 | ○ | |
|---|---|---|---|
| TC3-SS12-R1/2 | R1/2 | ○ | ○ |
| TC3-SS15-R1/2 | R1/2 | ○ | ○ |
| TC3-SS19-R3/4 | R3/4 | ○ | ○ |
| TC3-SS25-R1 | R1 | ○ | ○ |
交换用部件一览
更换用套管组件 |
|
| 型号 | 包装单位 |
| 个 | |
| TC3-SS9-S | 20 |
| TC3-SS12-S | 20 |
| TC3-SS15-S | 20 |
| TC3-SS19-S | 10 |
| TC3-SS25-S | 10 |
TOYOCONNECTOR是作为TOYOX胶管的专用接头而设计的。与其他公司的胶管连接时，有可能无法充分发挥或维持其性能，本公司对此将不作任何保证。
安装方法
| 1 | 首先将管接头安装在靠近机械那一侧。 |  |
| 2 | 将管接头连接至套管上。 *请确认套管的栓和管接头的销孔位置是否重合。 |
 |
| 3 | 将胶管套上盖形螺母，确保在套管没有偏移的情况下，将胶管插入套管深处。
*请确认安装无松动。 |
 |
| 4 | 拧上盖形螺母，直至完全拧紧。 |  |
安装工具
最后将螺母拧紧时请使用“活动扳手”、“可调扳手”。请不要使用“管扳手”，否则会造成螺母部分的伤痕。
