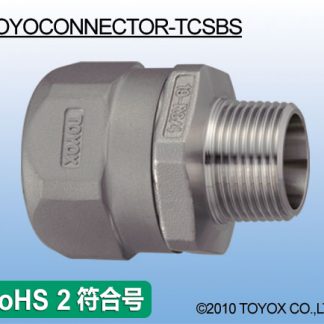

![]() 扩大 |
用途 | 用于工厂设备配管,各种机器组装用接头(东洋克斯胶管专用接头) *因螺纹部位有高低差,故不适合用于食品等配管。 可能会对食品的卫生方面有影响。 |
|
---|---|---|---|
材料 | 不锈钢 | ||
材料详情 | 管接头、盖形螺母:SCS13(SUS304同级别) 套管、环:硬质树脂 橡胶垫圈:NBR |
||
规格 | |||
其它 |
接头的特点
【耐腐蚀】 | 使用不锈钢SCS13(SUS304同级别)。不易生锈,具有优良的耐久性,并能防止钢材的溶出。 |
---|---|
【不易泄漏、不易脱落】![]() |
采用特殊的结构设计,不但能使胶管简单插入,而且用橡胶套进行密封,能防止胶管脱落和流体泄漏。 |
【节省作业时间】 | 胶管的插入以及拆卸都十分简单(图1),大大提高了工作效率。 |
【作业标准化】![]() |
最后拧上盖形螺母,标志着整个作业的完成。 可以避免因人工操作而产生的作业差异,使操作更加明确化。 |
【降低压力损失】![]() |
不仅能减少流体泄漏,而且与普通的竹节式接头相比,有效横截面积(口径)更大。(表1)降低压力损失。 |
【减少废弃物】 | 由于接头主体可进行再利用,既可减少废弃物,又可节省经费。 |
【抗振能力强】 | 不仅可以预防因振动而引起的泄漏、脱落等配管故障,而且还适用于地震等灾害的预防保全以及灾后重建作业。 |
*TOYOCONNECTOR TCSB接头为符合RoHS2修订版标准的产品。 |
问题解决事例 |
构造解析 |
接头规格表
注意:因螺纹部位有高低差,故不适合用于食品等配管。
*可能会对食品的卫生方面有影响
型号 | 螺栓规格 | 尺寸(mm) | 重量 | 包装单位 | ![]() |
|||
---|---|---|---|---|---|---|---|---|
L | HEX | Φd1 | g | 个 | ||||

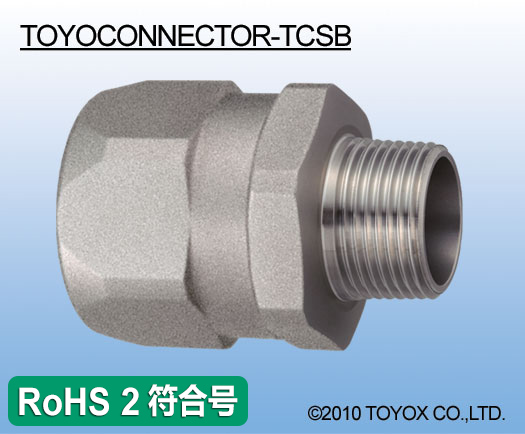

![]() TCSB型 |
TCSB-9-R3/8 | R3/8 | 54.5 | 30.0 | 7.0 | 155 | 20 | |
TCSB-12-R1/2 | R1/2 | 59.0 | 32.0 | 10.0 | 176 | 20 | ||
TCSB-15-R1/2 | R1/2 | 60.0 | 36.0 | 12.0 | 216 | 20 | ||
TCSB-19-R3/4 | R3/4 | 64.0 | 41.0 | 16.5 | 281 | 10 | ||
TCSB-25-R1 | R1 | 70.0 | 50.0 | 22.0 | 444 | 10 |
*材质∶SCS13(SUS304同级别)(管接头、盖形螺母)、
NBR(橡胶垫圈)、硬质树脂(套管、环)
适用胶管一览
*适用压力与适用温度范围请参照适用胶管的相关规格。
TOYOCONNECTOR TCSB | 适用胶管 | |||||
![]() |
TOYORON ( 耐压胶管 ) |
HYBRID TOYORON ( 耐压胶管 ) |
SUPER TOYORON ( 耐油、耐压胶管 ) |
TOYOSIGNAL ( 空气配管用胶管 ) |
TOYOSPRING ( 真空、压送耐压胶管 ) |
|
TR | HTR | ST | TSG | TS | ||
![]() |
![]() |
![]() |
![]() |
![]() |
||
氯乙烯 | 氯乙烯 | 氯乙烯 | 氯乙烯 | 氯乙烯 | ||
内管耐油 | 内管耐油 | 耐油 | 耐油 | 耐油 | ||
高耐圧 | 真空 | |||||
接头材质:SUS | ||||||
型号 | 螺栓规格 | |||||
TCSB-9-R3/8 | R3/8 | ○ | ○ | ○ | ○ | ○ |
---|---|---|---|---|---|---|
TCSB-12-R1/2 | R1/2 | ○ | ○ | ○ | ○ | ○ |
TCSB-15-R1/2 | R1/2 | ○ | ○ | ○ | ○ | ○ |
TCSB-19-R3/4 | R3/4 | ○ | ○ | ○ | ○ | ○ |
TCSB-25-R1 | R1 | ○ | ○ | ○ | ○ | ○ |
TOYOCONNECTOR TCSB | 适用胶管 | ||||
![]() |
TOYORING ( 耐油、真空PVC胶管 ) |
HYBRID TOYODROP ( 防结露胶管 ) |
TOYOFOODS ( 食品、耐油胶管 ) |
HYBRID TOYOFOODS ( 食品、耐油胶管 ) |
|
TG | HTD | TFB | HTF | ||
![]() |
![]() |
![]() |
![]() |
||
氯乙烯 | 氯乙烯 | 氯乙烯 | 氯乙烯 | ||
耐油 | 防结露 | 耐油 | 耐油 | ||
真空 | 耐熱 | 耐熱 | |||
易切割 | |||||
接头材质:SUS | |||||
型号 | 螺栓规格 | ||||
TCSB-9-R3/8 | R3/8 | ○ | ○ | ○ | – |
---|---|---|---|---|---|
TCSB-12-R1/2 | R1/2 | ○ | ○ | ○ | – |
TCSB-15-R1/2 | R1/2 | ○ | ○ | ○ | ○ |
TCSB-19-R3/4 | R3/4 | ○ | ○ | ○ | ○ |
TCSB-25-R1 | R1 | ○ | ○ | ○ | ○ |
TOYOCONNECTOR TCSB | 适用胶管 | ||||
![]() |
TOYOFOODS-S ( 食品、耐油胶管 ) |
TOYOFOODS (食品、耐油胶管) |
TOYOFOODS-S (食品、耐油胶管) |
TOYORING-F ( 食品、耐油胶管 ) |
|
TFS | TFB | TFS | TGF | ||
![]() |
![]() |
![]() |
![]() |
||
氯乙烯 | 氯乙烯 | 氯乙烯 | 氯乙烯 | ||
耐油 | 食品适用 | 食品适用 | 耐油 | ||
耐熱 | 耐熱 | 耐熱 | 耐熱 | ||
真空 | 真空 | 真空 | |||
接头材质:SUS | 易切割 | ||||
型号 | 螺栓规格 | ||||
TCSB-9-R3/8 | R3/8 | – | ○ | – | – |
---|---|---|---|---|---|
TCSB-12-R1/2 | R1/2 | – | ○ | – | – |
TCSB-15-R1/2 | R1/2 | – | ○ | – | ○ |
TCSB-19-R3/4 | R3/4 | – | ○ | – | ○ |
TCSB-25-R1 | R1 | ○ | ○ | ○ | ○ |
TOYOCONNECTOR TCSB | 适用胶管 | |||||
![]() |
ECORON ( 食品、药品用胶管 ) |
ECORON-S ( 食品、药品用胶管 ) |
TOYOFUSSO ( 耐药品、耐溶剂胶管 ) |
TOYOFUSSO-E ( 耐药品、耐溶剂胶管 ) |
TOYOFUSSO-S ( 耐药品、耐溶剂胶管 ) |
|
EC | ECS | FF | FFE | FFS | ||
![]() |
![]() |
![]() |
![]() |
![]() |
||
聚烯烃树脂 | 聚烯烃树脂 | 氟 | 氟 | 氟 | ||
室内专用 | 室内专用 | 耐药品 | 耐药品 | 耐药品 | ||
耐药品 | 耐药品 | 非粘附性 | 非粘附性 | 非粘附性 | ||
真空 | 防静电 | 真空 | ||||
接头材质:SUS | ||||||
型号 | 螺栓规格 | |||||
TCSB-9-R3/8 | R3/8 | ○ | – | ○ | – | – |
---|---|---|---|---|---|---|
TCSB-12-R1/2 | R1/2 | ○ | – | ○ | ○ | – |
TCSB-15-R1/2 | R1/2 | ○ | – | ○ | ○ | ○ |
TCSB-19-R3/4 | R3/4 | ○ | – | ○ | ○ | ○ |
TCSB-25-R1 | R1 | ○ | ○ | ○ | ○ | ○ |
交换用部件一览
交換用套管组件![]() |
||
套管组件的型号 | 适合TOYOCONNECTOR的 型号 |
包装单位 |
---|---|---|
个 | ||
TCSB-9-RSS | TCSB-9-R3/8 | 10 |
TCSB-12-RSS | TCSB-12-R1/2 | 10 |
TCSB-15-RSS | TCSB-15-R1/2 | 10 |
TCSB-19-RSS | TCSB-19-R3/4 | 10 |
TCSB-25-RSS | TCSB-25-R1 | 10 |
TOYOCONNECTOR是作为TOYOX胶管的专用接头而设计的。与其他公司的胶管连接时,有可能无法充分发挥或维持其性能,本公司对此将不作任何保证。
安装方法

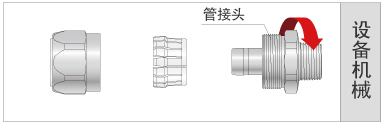

1 | 首先将管接头安装在靠近机械那一侧。 | ![]() |
2 | 将胶管套上盖形螺母,再套在带垫圈的套管上。 *请确认垫圈是否紧贴于套管内侧的管道内。 |
![]() |
3 | 将套管完全插入管接头。 | ![]() |
4 | 拧上盖形螺母,直至完全拧紧。 | ![]() |
安装工具

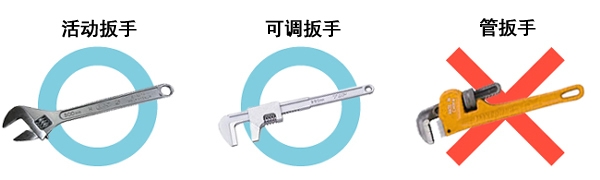

最后将螺母拧紧时请使用“活动扳手”、“可调扳手”。请不要使用“管扳手”,否则会造成螺母部分的伤痕。
