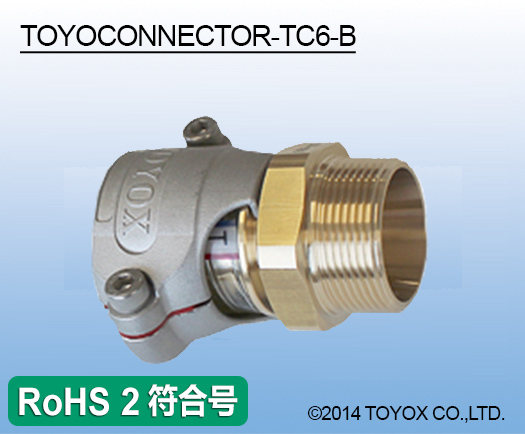

TOYOCONNECTOR TC6-B接头 (TOYOX胶管专用接头)

扩大	用途	用于工厂设备配管、各种机器组装的接头（东洋克斯胶管专用接头） *因螺纹部位有高低差，故不适合用于食品等配管。可能会对食品卫生有影响。
	材料	黄铜
	材料详情	管接头：黄铜管夹：SCS14（SUS316同级别）橡皮帽：NBR 隔片、垫圈（只能用于50号）：聚甲醛螺栓：SUSXM7 (SUS304同级别) 螺栓螺纹部的润滑剂：NSF“H1”注册润滑脂
	规格	规格表适用胶管一览更换部件
	其它	安装方法安装工具 .

· 使用注意事项　· 使用说明书
【不易泄漏、不易脱落】	胶管插入简单，且只需将管夹拧紧，便可以防止胶管脱落和流体泄漏。
【节省作业时间】	胶管的插入以及拆卸都十分简单，大大提高了工作效率。
【操作标准化】	将管夹拧到头即完成操作。胶管插入简单，而且可以避免因人工操作而产生人为差异，使操作更加明确。
【降低压力损失】	不仅能减少流体泄漏，而且与普通的竹节式接头相比，有效横截面积能（口径更大）。（表1）降低压力损失。
【耐久性】	胶管口和管接头为一体型，流体不会接触接头内部的垫圈，因此流体即使对垫圈材质没有耐受性，只需对接头主体材质有耐受性即可使用。
【减少废弃物】	由于接头主体可进行再利用，既可减少废弃物，又可节省经费。
【抗振能力强】	不仅可以预防因振动而引起的泄漏、脱落等配管故障，而且还适用于地震等灾害的预防保全以及灾后重建作业。

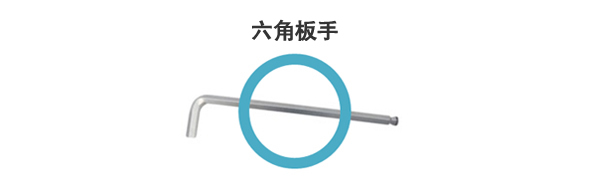

【无需特殊工具即可简单施工】	只需活动扳手、可调扳手、六角扳手便可以将管夹拧紧。
	*TOYOCONNECTOR TC6-B接头为符合RoHS2修订版标准的产品。

安装方法 TC6-B

注意：因螺纹部位有高低差，故不适合用于食品等配管
*可能会对食品卫生有影响。

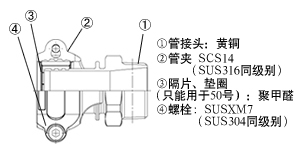

*材质黄铜*（管接头）*满足以欧洲RoHS标准为准则的无镉要求，SCS14（SUS316同级别）（管夹），NBR（橡胶垫圈）、聚甲醛（隔片、垫圈）（只能用于50号），SUSXM7（SUS304同级别）（螺栓），螺栓螺纹部的润滑剂：NSF“H1”注册润滑脂

*适用压力与适用温度范围请参照适用胶管的相关规格。

TOYOCONNECTOR是作为TOYOX胶管的专用接头而设计的。与其他公司的胶管连接时，有可能无法充分发挥或维持其性能，本公司对此将不作任何保证。

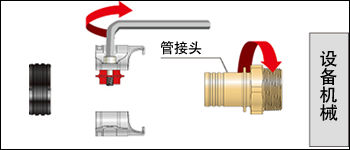

1	拧松螺栓，从管接头上卸掉管夹，将管接头安装在靠近机械那一侧。
2	将橡皮帽穿过胶管。 ※橡皮帽的插入量见使用说明书。
3	将穿过橡皮帽的胶管一直插到管接头的胶管口根部。
4	将管夹对准管接头的槽部临时装配。 ※调整橡皮帽△记号，使其位于缝隙的中央。
5	轮流均匀地拧紧2根螺栓，直到没有缝隙为止。
