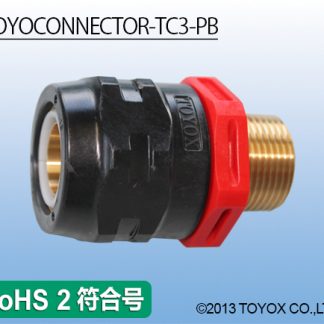

TC3-PB TOYOCONNECTOR TC3-PB接头 (TOYOX胶管专用接头)

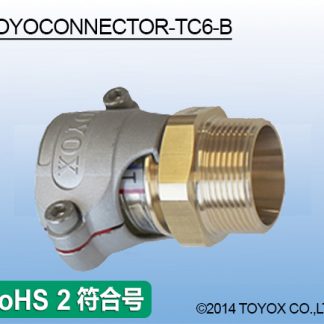

TC6-B TOYOCONNECTOR TC6-B接头 (TOYOX胶管专用接头)

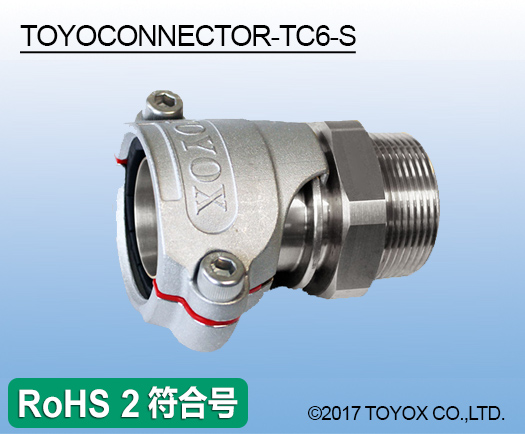

TOYOCONNECTOR TC6-S接头 (TOYOX胶管专用接头)

Questions? Request a Call Back
近期发售
TC6-S
扩大		 用途 用于工厂设备配管、各种机器组装的接头（东洋克斯胶管专用接头） *因螺纹部位有高低差，故不适合用于食品等配管。 可能会对食品卫生有影响。
材料 不锈钢
材料详情 管接头：SCS13（SUS304同级别）
管夹：SCS14（SUS316同级别）
橡皮帽：NBR
隔片、垫圈（只能用于50号）：聚甲醛
螺栓：SUSXM7 (SUS304同级别)
螺栓螺纹部的润滑剂：NSF“H1”注册润滑脂
规格
其它

接头的特点

· 使用注意事项　· 使用说明书
【不易泄漏、不易脱落】 胶管插入简单，且只需将管夹拧紧，便可以防止胶管脱落和流体泄漏。
【节省作业时间】 胶管的插入以及拆卸都十分简单，大大提高了工作效率。
【操作标准化】 将管夹拧到头即完成操作。
胶管插入简单，而且可以避免因人工操作而产生人为差异，使操作更加明确。
【降低压力损失】 不仅能减少流体泄漏，而且与普通的竹节式接头相比，有效横截面积能（口径更大）。（表1）降低压力损失。
【耐久性】 胶管口和管接头为一体型，流体不会接触接头内部的垫圈，因此流体即使对垫圈材质没有耐受性，只需对接头主体材质有耐受性即可使用。
【减少废弃物】 由于接头主体可进行再利用，既可减少废弃物，又可节省经费。
【抗振能力强】 不仅可以预防因振动而引起的泄漏、脱落等配管故障，而且还适用于地震等灾害的预防保全以及灾后重建作业。
【无需特殊工具即可简单施工】 只需活动扳手、可调扳手、六角扳手便可以将管夹拧紧。
*TOYOCONNECTOR TC6-S接头为符合RoHS2修订版标准的产品。

安装方法TC6-S

问题解决事例

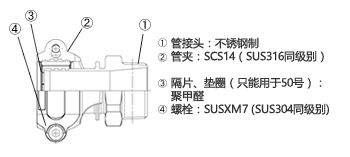

构造解析

接头规格表

注意：因螺纹部位有高低差，故不适合用于食品等配管
*可能会对食品卫生有影响。

型号 螺栓规格 尺寸（mm） 重量 包装单位 継手規格表・図面・TC6-S
L Φd1 F HEX1 HEX2 g 个
TC6-S
TC6-S型		 TC6-S32-R1-1/4 R1-1/4 86.0 27.0 81.0 46 6 550 4
TC6-S38-R1-1/2 R1-1/2 93.0 32.0 88.0 55 6 745 4
TC6-S50-R2 R2 110.0 43.0 106.0 70 8 1,240 2

*材质 SCS13（SUS304同级别）（管夹），NBR（橡胶垫圈）、聚甲醛（隔片、垫圈）（只能用于50号），SUSXM7（SUS304同级别）（螺栓），螺栓螺纹部的润滑剂：NSF“H1”注册润滑脂

适用胶管一览

*适用压力与适用温度范围请参照适用胶管的相关规格。

TOYOCONNECTOR TC6-S 适用胶管
TC6-S TOYORON SUPERTOYORON TOYOSPRING TOYORING
TR ST TS TG
TOYORON SUPERTOYORON TOYOSPRING TOYORING
聚氯乙烯 聚氯乙烯 聚氯乙烯 聚氯乙烯
内管耐油 耐油 耐油 耐油
真空 真空
接头材质：黄铜 易切割
型号 螺栓规格
TC6-S32-R1-1/4 R1-1/4 ○ ○ ○ ○
TC6-S38-R1-1/2 R1-1/2 ○ ○ ○ ○
TC6-S50-R2 R2 ○ ○ ○ ○
TOYOCONNECTOR TC6-S 适用胶管
TC6-S TOYOFOODS
 TOYOFOODS-S
 TOYOFOODS TOYOFOODS-S
TFB TFS TFB TFS
TOYOFOODS PERFECT TOYOFOODS-S PERFECT TOYOFOODS TOYOFOODS-S
聚氯乙烯 聚氯乙烯 聚氯乙烯 聚氯乙烯
耐油 耐油 耐油 耐油
耐熱 耐熱 耐熱 耐熱
真空 真空
接头材质：黄铜
型号 螺栓规格
TC6-S32-R1-1/4 R1-1/4 ○ ○ ○ ○
TC6-S38-R1-1/2 R1-1/2 ○ ○ ○ ○
TC6-S50-R2 R2 ○ ○ ○ ○
TOYOCONNECTOR TC6-S 适用胶管
TC6-S TOYORING-F ECORON ECORON-S TOYOFUSSO TOYOFUSSO-S
TGF EC ECS FF FFS
TOYORING-F ECORON ECORON-S TOYOFUSSO TOYOFUSSO-S
聚氯乙烯 聚烯烃树脂 聚烯烃树脂 氟 氟
耐油 室内专用 室内专用 食品适用/耐药品 耐药品
耐熱 耐药品 耐药品 耐熱 非粘附性
真空 真空 非粘附性 真空
接头材质：黄铜 易切割
型号 螺栓规格
TC6-S32-R1-1/4 R1-1/4 ○ ○ ○ ○ ○
TC6-S38-R1-1/2 R1-1/2 ○ ○ ○ ○ ○
TC6-S50-R2 R2 ○ ○ ○ ○ –

交换用部件一览

更换用橡皮帽

更换用橡皮帽

 更换用管夹组件

更换用管夹组件
型号 适合TOYOCONNECTOR的型号 包装单位 型号 适合TOYOCONNECTOR的型号 包装单位
个 个
TC6-32-G TC6-S32-R1-1/4 4 TC6-32-CBSS TC6-S32-R1-1/4 1
TC6-38-G TC6-S38-R1-1/2 4 TC6-38-CBSS TC6-S38-R1-1/2 1
TC6-50-G TC6-S50-R2 2 TC6-50-CBSS TC6-S50-R2 1

TOYOCONNECTOR是作为TOYOX胶管的专用接头而设计的。与其他公司的胶管连接时，有可能无法充分发挥或维持其性能，本公司对此将不作任何保证。

安装方法

安装方法的动画请点击此处

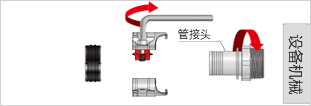

1 拧松螺栓，从管接头上卸掉管夹，将管接头安装在靠近机械那一侧。 安装方法、图1

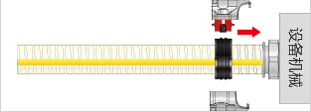

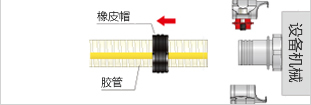

2 将橡皮帽穿过胶管。
※橡皮帽的插入量见使用说明书。		 安装方法、图2

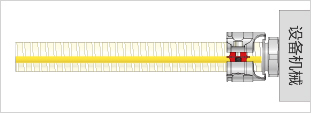

3 将穿过橡皮帽的胶管一直插到管接头的胶管口根部。 安装方法、图3
4 将管夹对准管接头的槽部临时装配。
※调整橡皮帽△记号，使其位于缝隙的中央。		 安装方法、图4

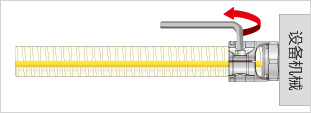

5 轮流均匀地拧紧2根螺栓，直到没有缝隙为止。 安装方法、图5

安装工具

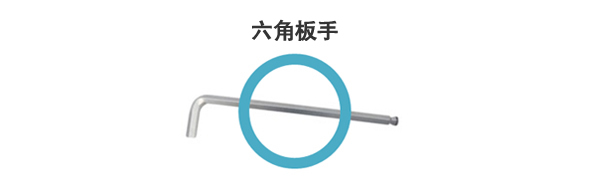

紧固螺栓时，应使用长度在180mm以上（TC6-S50为200mm以上）的“六角扳手”。
安装工具
