扩大 |
用途 | 用于工厂设备配管,各种机器组装用接头(东洋克斯胶管专用接头)
*因螺纹部位有高低差,故不适合用于食品等配管。 |
|
---|---|---|---|
材料 | 黄铜 | ||
材料详情 | 管接头、盖形螺母:黄铜 套管:硬质树脂 橡胶垫圈:NBR |
||
规格 | |||
其它 |
接头的特点
【不易泄漏、不易脱落】 |
不但能使胶管简单插入,而且只需将螺母拧紧,便可以防止胶管脱落和流体泄漏。 | |
---|---|---|
【节省作业时间】 | 胶管的插入以及拆卸都十分简单,大大提高了工作效率。 | |
【作业标准化】 |
最后拧上盖形螺母,标志着整个作业的完成。 不仅胶管的插入非常简单,而且可以避免因人工操作而产生的作业差异,使操作更加明确化。 |
|
【降低压力损失】 |
不仅能减少流体泄漏,而且与普通的竹节式接头相比,有效横截面积(口径)更大。(表1)降低压力损失。 | |
【耐久性】 | 胶管口和管接头为一体型,流体不会接触接头内部的垫圈,因此流体即使对垫圈材质没有耐受性,只需对接头主体材质有耐受性即可使用。 | |
【减少废弃物】 | 由于接头主体可进行再利用,既可减少废弃物,又可节省经费。 | |
【抗振能力强】 | 不仅可以预防因振动而引起的泄漏、脱落等配管故障,而且还适用于地震等灾害的预防保全以及灾后重建作业。 | |

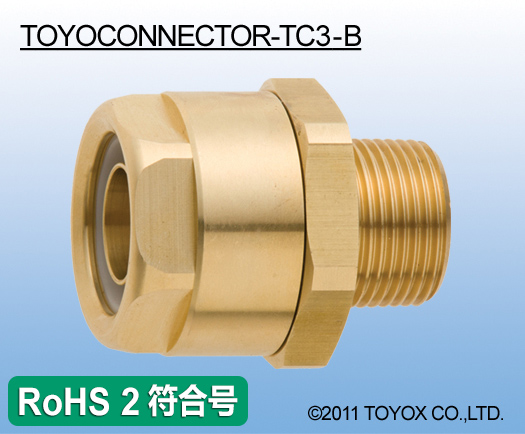

*TOYOCONNECTOR TC3-B接头为符合RoHS2修订版标准的产品。 |
问题解决事例 |
构造解析 |
接头规格表
注意:因螺纹部位有高低差,故不适合用于食品等配管。
*可能会对食品的卫生方面有影响。
型号 | 螺栓规格 | 尺寸(mm) | 重量 | 包装单位 | |||||
---|---|---|---|---|---|---|---|---|---|
L | Φd1 | HEX1 | HEX2 | g | 个 | ||||
TC3-B型 |
TC3-B9-R3/8 | R3/8 | 43.5 | 7.0 | 29 | 24 | 108 | 20 | |
TC3-B12-R1/2 | R1/2 | 48.0 | 10.0 | 32 | 27 | 141 | 20 | ||
TC3-B15-R1/2 | R1/2 | 48.0 | 13.0 | 36 | 31 | 167 | 20 | ||
TC3-B19-R3/4 | R3/4 | 53.5 | 17.0 | 41 | 36 | 241 | 10 | ||
TC3-B25-R1 | R1 | 59.0 | 22.5 | 49 | 42 | 357 | 10 |
*材质∶黄铜*(管接头、盖形螺母)*满足以欧洲RoHS标准为准则的无镉要求。NBR(橡胶垫圈)、聚甲醛(套管)
适用胶管一览
*适用压力与适用温度范围请参照适用胶管的相关规格。
TOYOCONNECTOR TC3-B | 适用胶管 | |||||
TOYORON ( 耐压胶管 ) |
HYBRID TOYORON | SUPER TOYORON ( 耐油、耐压胶管 ) |
TOYOSIGNAL ( 空气配管用胶管 ) |
TOYOSPRING ( 真空、压送耐压胶管 ) |
||
TR | HTR | ST | TSG | TS | ||
氯乙烯 | 氯乙烯 | 氯乙烯 | 氯乙烯 | 氯乙烯 | ||
内管耐油 | 内管耐油 | 耐油 | 耐油 | 耐油 | ||
高耐圧 | 真空 | |||||
接头材质:黄铜 | ||||||
型号 | 螺栓规格 | |||||
TC3-B9-R3/8 | R3/8 | ○ | ○ | ○ | ○ | ○ |
---|---|---|---|---|---|---|
TC3-B12-R1/2 | R1/2 | ○ | ○ | ○ | ○ | ○ |
TC3-B15-R1/2 | R1/2 | ○ | ○ | ○ | ○ | ○ |
TC3-B19-R3/4 | R3/4 | ○ | ○ | ○ | ○ | ○ |
TC3-B25-R1 | R1 | ○ | ○ | ○ | ○ | ○ |
TOYOCONNECTOR TC3-B | 适用胶管 | ||||
TOYORING ( 耐油、真空PVC胶管 ) |
HYBRID TOYODROP ( 防结露胶管 ) |
TOYOFOODS ( 食品、耐油胶管 ) |
HYBRID TOYOFOODS ( 食品、耐油胶管 ) |
||
TG | HTD | TFB | HTF | ||
氯乙烯 | 氯乙烯 | 氯乙烯 | 氯乙烯 | ||
耐油 | 防结露 | 耐油 | 耐油 | ||
真空 | 耐熱 | 耐熱 | |||
易切割 | |||||
接头材质:黄铜 | |||||
型号 | 螺栓规格 | ||||
TC3-B9-R3/8 | R3/8 | ○ | ○ | ○ | – |
---|---|---|---|---|---|
TC3-B12-R1/2 | R1/2 | ○ | ○ | ○ | – |
TC3-B15-R1/2 | R1/2 | ○ | ○ | ○ | ○ |
TC3-B19-R3/4 | R3/4 | ○ | ○ | ○ | ○ |
TC3-B25-R1 | R1 | ○ | ○ | ○ | ○ |
TOYOCONNECTOR TC3-B | 适用胶管 | ||||
TOYOFOODS-S (食品、耐油胶管) |
TOYOFOODS (食品、耐油胶管) |
TOYOFOODS-S (食品、耐油胶管) |
TOYORING-F (食品、耐油胶管) |
||
TFS | TFB | TFS | TGF | ||
氯乙烯 | 氯乙烯 | 氯乙烯 | 氯乙烯 | ||
耐油 | 食品适用 | 食品适用 | 耐油 | ||
耐熱 | 耐熱 | 耐熱 | 耐熱 | ||
真空 | 真空 | 真空 | |||
接头材质:黄铜 | 易切割 | ||||
型号 | 螺栓规格 | ||||
TC3-B9-R3/8 | R3/8 | – | ○ | – | – |
---|---|---|---|---|---|
TC3-B12-R1/2 | R1/2 | – | ○ | – | – |
TC3-B15-R1/2 | R1/2 | – | ○ | – | ○ |
TC3-B19-R3/4 | R3/4 | – | ○ | – | ○ |
TC3-B25-R1 | R1 | ○ | ○ | ○ | ○ |
TOYOCONNECTOR TC3-B | 适用胶管 | |||||
ECORON (食品、药品用胶管) |
ECORON-S (食品、药品用胶管) |
TOYOFUSSO (耐药品、耐溶剂胶管) |
TOYOFUSSO-E (耐药品、耐溶剂胶管) |
TOYOFUSSO-S (耐药品、耐溶剂胶管) |
||
EC | ECS | FF | FFE | FFS | ||
聚烯烃树脂 | 聚烯烃树脂 | 氟 | 氟 | 氟 | ||
室内专用 | 室内专用 | 耐药品 | 耐药品 | 耐药品 | ||
耐药品 | 耐药品 | 非粘附性 | 非粘附性 | 非粘附性 | ||
真空 | 防静电 | 真空 | ||||
接头材质:黄铜 | ||||||
型号 | 螺栓规格 | |||||
TC3-B9-R3/8 | R3/8 | ○ | – | ○ | – | – |
---|---|---|---|---|---|---|
TC3-B12-R1/2 | R1/2 | ○ | – | ○ | ○ | – |
TC3-B15-R1/2 | R1/2 | ○ | – | ○ | ○ | ○ |
TC3-B19-R3/4 | R3/4 | ○ | – | ○ | ○ | ○ |
TC3-B25-R1 | R1 | ○ | ○ | ○ | ○ | ○ |
交换用部件一览
交換用套管组件 | ||
套管组件的 型号 |
适合TOYOCONNECTOR的 型号 |
包装单位 |
个 | ||
TC3-9-RSS | TC3-B9-R3/8 | 20 |
TC3-12-RSS | TC3-B12-R1/2 | 20 |
TC3-15-RSS | TC3-B15-R1/2 | 20 |
TC3-19-RSS | TC3-B19-R3/4 | 10 |
TC3-25-RSS | TC3-B25-R1 | 10 |
TOYOCONNECTOR是作为TOYOX胶管的专用接头而设计的。与其他公司的胶管连接时,有可能无法充分发挥或维持其性能,本公司对此将不作任何保证。
安装方法

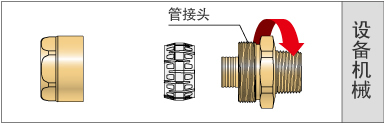

1 | 首先将管接头安装在靠近机械那一侧。 | |
2 | 将胶管套上盖形螺母,再套在带垫圈的套管上。 *请确认垫圈是否紧贴于套管内侧的管道内。 |
|
3 | 将套管完全插入管接头。 | |
4 | 拧上盖形螺母,直至完全拧紧。 |

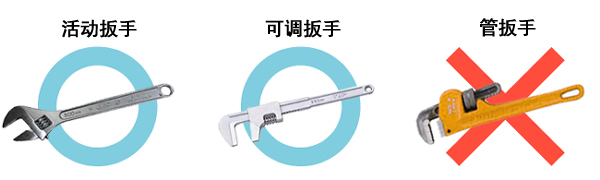

安装工具
最后将螺母拧紧时请使用“活动扳手”、“可调扳手”。请不要使用“管扳手”,否则会造成螺母部分的伤痕。
