扩大 |
用途 | 用于工厂设备配管,各种机器组装用接头 | |
---|---|---|---|
材料 | 铝合金 | ||
材料详情 | 接头主体:铝合金 锁臂:SCS14(SUS316同级别) 栓、环:SUS304 垫圈:橡胶N(NBR) *可根据流体来选择垫圈 |
||
规格 | |||
其它 |
接头的特点
【装卸简单】 | COUPLER型抗振能力强,锁臂采用不易脱落的结构,使用安心。 |
---|---|
【抗振能力强,使用安心】 | COUPLER型抗振能力强,锁臂采用不易脱落的结构,使用安心。 |
*KAMLOK COUPLER 胶管接头 铝合金制为符合RoHS2修订版标准的产品。 |
接头规格表
锁臂接头 | KAMLOK 铝合金制 633-C 尺寸(mm) | |||||||
---|---|---|---|---|---|---|---|---|

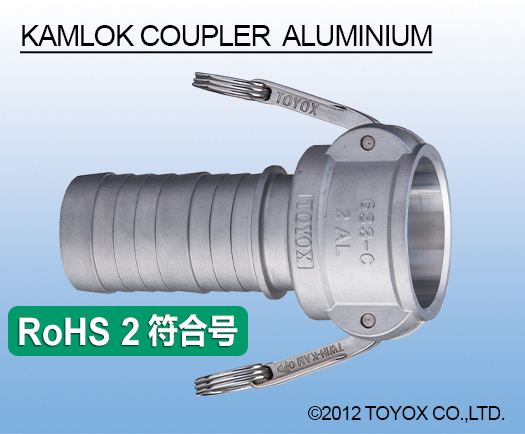

KAMLOK COUPLER 胶管接头 铝合金 |
A | B | C | E | G | K | L | |
<p “=””>尺寸图(4英寸以下) <p “=””>尺寸图(5英寸以上) |
1/2” | – | – | – | – | – | – | – |
3/4” | 109 | 61 | 41 | 15 | 21 | 51 | 94 | |
1” | 130 | 67 | 47 | 20 | 27 | 58 | 110 | |
1-1/4” | 179 | 79 | 58 | 26 | 34 | 59 | 121 | |
1-1/2” | 187 | 87 | 65 | 33 | 40 | 74 | 136 | |
2” | 196 | 96 | 75 | 44 | 53 | 87 | 157 | |
2-1/2” | 208 | 108 | 90 | 56 | 67 | 93 | 160 | |
3” | 249 | 137 | 108 | 69 | 79 | 113 | 185 | |
4” | 277 | 166 | 140 | 91 | 105 | 127 | 200 | |
5” | 302 | 191 | 165 | 114 | 134 | 127 | 189 | |
6” | 409 | 255 | 198 | 142 | 157 | 146 | 214 | |
8” | 474 | 320 | 264 | 188 | 207 | 150 | 252 |
适用胶管一览
*适用压力与适用温度范围请参照适用胶管的相关规格。
KAMLOK COUPLER 胶管接头 铝合金 |
适用胶管 | |||||
TOYORON ( 耐压胶管 ) |
HYBRID TOYORON ( 耐压胶管 ) |
SUPER TOYORON ( 耐压胶管 ) |
TOYOSPRING ( 真空、压送耐压胶管 ) |
TOYORING ( 耐油、真空PVC胶管 ) |
||
TR | HTR | ST | TS | TG | ||
氯乙烯 | 氯乙烯 | 氯乙烯 | 氯乙烯 | 氯乙烯 | ||
内管耐油 | 内管耐油 | 耐油 | 耐油 | 耐油 | ||
真空 | 真空 | |||||
易切割 | ||||||
材料:铝合金 | ||||||
型号 | 适用胶管内径 | |||||
633-C 3/4AL | 19 | ○ | ○ | ○ | ○ | ○ |
---|---|---|---|---|---|---|
633-C 1AL | 25 | ○ | ○ | ○ | ○ | ○ |
633-C 1 1/4AL | 32 | ○ | - | ○ | ○ | ○ |
633-C 1 1/2AL | 38 | ○ | - | ○ | ○ | ○ |
633-C 2AL | 50 | ○ | - | ○ | ○ | ○ |
633-C 2 1/2AL | 63 | ○ | - | ○ | ○ | - |
633-C 3AL | 75 | ○ | - | ○ | ○ | - |
633-C 4AL | 100 | - | - | - | ○ | - |
KAMLOK COUPLER 胶管接头 铝合金 |
适用胶管 | |||||
HYBRID TOYODROP ( 防结露胶管 ) |
TOYOFOODS ( 食品、耐油胶管 ) |
HYBRID TOYOFOODS ( 食品、耐油胶管 ) |
TOYOFOODS-S ( 食品、耐油胶管 ) |
TOYORING-F ( 耐油、真空PVC胶管 ) |
||
HTD | TFB | HTF | TFS | TGF | ||
氯乙烯 | 氯乙烯 | 氯乙烯 | 氯乙烯 | 氯乙烯 | ||
防结露 | 耐油 | 耐油 | 耐油 | 耐油 | ||
耐熱 | 耐熱 | 耐熱 | 耐熱 | |||
真空 | 真空 | |||||
材料:铝合金 | 易切割 | |||||
型号 | 适用胶管内径 | |||||
633-C 3/4AL | 19 | ○ | ○ | ○ | - | ○ |
---|---|---|---|---|---|---|
633-C 1AL | 25 | ○ | ○ | ○ | ○ | ○ |
633-C 1 1/4AL | 32 | - | ○ | - | ○ | ○ |
633-C 1 1/2AL | 38 | - | ○ | - | ○ | ○ |
633-C 2AL | 50 | - | ○ | - | ○ | ○ |
633-C 2 1/2AL | 63 | - | - | - | ○ | - |
633-C 3AL | 75 | - | - | - | - | - |
633-C 4AL | 100 | - | - | - | - | - |
KAMLOK COUPLER 胶管接头 铝合金 |
适用胶管 | |||||
ECORON ( 食品、药品用胶管 ) |
ECORON-S ( 食品、药品用胶管 ) |
TOYOFUSSO ( 耐药品、耐溶剂胶管 ) |
TOYOFUSSO-E ( 耐药品、耐溶剂胶管 ) |
TOYOFUSSO-S ( 耐药品、耐溶剂胶管 ) |
||
EC | ECS | FF | FFE | FFS | ||
聚烯烃树脂 | 聚烯烃树脂 | 氟 | 氟 | 氟 | ||
室内专用 | 室内专用 | 耐药品 | 耐药品 | 耐药品 | ||
耐药品 | 耐药品 | 非粘附性 | 非粘附性 | 非粘附性 | ||
真空 | 防静电 | 真空 | ||||
材料:铝合金 | ||||||
型号 | 适用胶管内径 | |||||
633-C 3/4AL | 19 | ○ | - | ○ | ○ | ○ |
---|---|---|---|---|---|---|
633-C 1AL | 25 | ○ | ○ | ○ | ○ | ○ |
633-C 1 1/4AL | 32 | ○ | ○ | ○ | - | ○ |
633-C 1 1/2AL | 38 | ○ | ○ | ○ | - | ○ |
633-C 2AL | 50 | ○ | ○ | ○ | - | - |
633-C 2 1/2AL | 63 | - | - | - | - | - |
633-C 3AL | 75 | - | - | - | - | - |
633-C 4AL | 100 | - | - | - | - | - |
KAMLOK COUPLER 胶管接头 铝合金 |
适用胶管 | |||||
TOYOSILICONE ( 耐热、食品胶管 ) |
HYBRID TOYO SILICONE ( 耐高温、食品胶管 ) |
TOYOSILICONE-S ( 耐热、食品胶管 ) |
TOYOSILICONE-S2 ( 耐热、食品胶管 ) |
TOYOSILICONE-P ( 耐热、食品胶管 ) |
||
TSI | HTSI | TSIS | TSIS2 | TSIP | ||
硅橡胶制 | 硅橡胶制 | 硅橡胶制 | 硅橡胶制 | 硅橡胶制 | ||
耐熱 | 耐熱 | 耐熱 | 耐熱 | 耐熱 | ||
绝缘 | 绝缘 | 绝缘 | 绝缘 | 绝缘 | ||
食品适用 | 食品适用 | 食品适用 | 食品适用 | 食品适用 | ||
材料:铝合金 | 真空 | 真空 | 真空 | 真空 | ||
型号 | 适用胶管内径 | |||||
633-C 3/4AL | 19 | ○ | ○ | ○ | ○ | ○ |
---|---|---|---|---|---|---|
633-C 1AL | 25 | ○ | ○ | ○ | ○ | ○ |
633-C 1 1/4AL | 32 | ○ | ○ | ○ | ○ | - |
633-C 1 1/2AL | 38 | ○ | ○ | ○ | ○ | - |
633-C 2AL | 50 | ○ | - | ○ | ○ | - |
633-C 2 1/2AL | 63 | - | - | - | - | - |
633-C 3AL | 75 | - | - | - | - | - |
633-C 4AL | 100 | - | - | - | - | - |
