 扩大 |

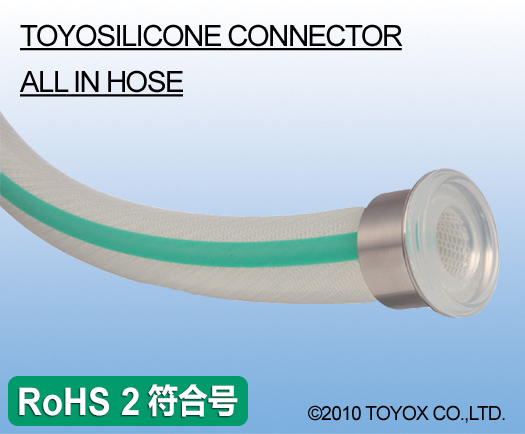

用途 | 食品、饮料、药品等机械及设备配管用接头 （TOYOSILICONE胶管专用接头） |
|
|---|---|---|---|
| 材料 | 硅橡胶 | ||
| 材料详情 | 接头：硅橡胶 套筒：SUS304 |
||
| 规格 | |||
| 其它 |
接头的特点
| · 使用注意事项 | |
|---|---|
| 【防污染】 | 管壁内的无缝设计，能杜绝液体积留。可防污染，十分卫生。 |
| 【节省清洗时间】 | 无需分解清洗，可节省清洗时间。 |
| 【防漏、防脱】 | 属于接头的一体成形产品，能防止胶管脱落和流体泄漏。 |
| 【防逆流】 | 流体不会从胶管端面的加强线中渗透，十分卫生。 |
| 【変質防止】 | 一体型产品无管接头，能杜绝胶管内部与金属的接触，可防流体变质。 |
| TOYOSILICONE胶管系列紧固产品属于FDA注册产品。 该产品附有注意事项，请在使用前进行确认。 |
|
| *TOYOSILICONE胶管接头一体型为符合RoHS2修订版标准的产品。 | |
构造解析 |
接头规格表
| 接头種類 | 接头 型号 |
胶管 型号 |
规格 | 尺寸（mm） | |||
|---|---|---|---|---|---|---|---|
| TOYOSILICONE胶管接头一体型 | A | B | C | H | |||
  |
NLF-19 | TSI-19 | 1S | 50.5 | 43.5 | 22.8 | 32.0 |
| NLF-25 | TSI-25 | 1S | 50.5 | 43.5 | 25.4 | 27.0 | |
*订购时，请根据安装地点来选择接头种类及胶管安装长度。
胶管装配长度的容许范围（根据JISB8360）
| 装配的长度=mm | 容许范围=mm | |
| ～499 | +10 | 0 |
| 500～999 | +15 | 0 |
| 1000～1999 | +20 | 0 |
| 2000～4999 | +1.0% | 0 |
| 5000～ | +2.0% | 0 |
