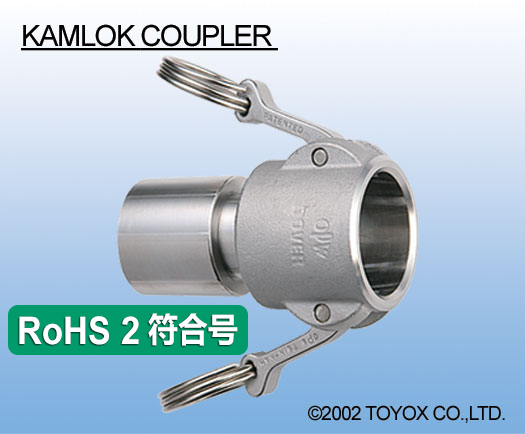

用途 | 食品、饮料、药品等机械以及设备配管用接头 *此产品不单独销售 |
|
|---|---|---|---|
| 材料 | 不锈钢 | ||
| 材料详情 | 管接头：SCS14（SUS316L 相当） 锁臂：SCS14（SUS316L同级别） 栓、环：SUS304 套筒：SUS304 |
||
| 规格 | |||
| 其它 |
接头的特点
| · 使用注意事项 | |
|---|---|
| 【耐腐蚀】 | 不锈钢制成，耐腐蚀，十分卫生，可安心使用。 |
| 【防止液体积留】 | 因为紧固了胶管和接头，所以能防止胶管脱落和流体泄漏，十分安全。 |
| 【节省清洗时间】 | 因采用液体不易积留的构造，所以无需进行分解清洗，大大缩短了清洗时间。 |
| 【防漏、防脱】 | 因为紧固了胶管和接头，所以能防止胶管脱落和流体泄漏，十分安全。 |
| 【安全、寿命长】 | 独特的套筒设计使内管不易切断，因而安全且寿命长。 |
| TOYOSILICONE胶管系列紧固产品属于FDA注册产品。 该产品附有注意事项，请在使用前进行确认。 |
|
| *KAMLOK COUPLER接头为符合RoHS2修订版标准的产品。 | |
构造解析 |
接头规格表
| 紧固接头 | 接头 型号 |
接头 规格 |
接头尺寸（mm） | |||||
|---|---|---|---|---|---|---|---|---|
| KAMLOK COUPLER | A | B | C | D | E | L | ||
  |
HC-19 | 3/4 | 116.0 | 54.0 | 32.4 | 15.0 | 53.0 | 76.0 |
| HC-25 | 1 | 125.0 | 61.0 | 37.3 | 21.0 | 57.0 | 87.0 | |
| HC-32 | 1-1/4 | 181.0 | 83.0 | 46.1 | 27.0 | 63.0 | 99.0 | |
| HC-38 | 1-1/2 | 189.0 | 91.0 | 54.0 | 33.0 | 74.0 | 110.0 | |
| HC-50 | 2 | 199.0 | 101.0 | 63.8 | 45.4 | 75.0 | 117.0 | |
适用胶管一览
*适用压力与适用温度范围请参照适用胶管的相关规格。
| 紧固接头 | 接头 型号 |
接头 规格 |
适用胶管型号 | ||
| KAMLOK COUPLER | TOYOSILICONE ( 耐热、食品胶管 ) |
HYBRID TOYO SILICONE ( 耐高温、食品胶管 ) |
TOYOSILICONE-S ( 耐高温、食品胶管 ) |
||
 |
 |
 |
|||
| FDA登记号 | FDA登记号 | FDA登记号 | |||
|
HC-19 | 3/4 | TSI-19 | HTSI-19 | TSIS-19 |
| HC-25 | 1 | TSI-25 | HTSI-25 | TSIS-25 | |
| HC-32 | 1-1/4 | TSI-32 | HTSI-32 | TSIS-32 | |
| HC-38 | 1-1/2 | TSI-38 | HTSI-38 | TSIS-38 | |
| HC-50 | 2 | TSI-50 | – | TSIS-50 | |
| 紧固接头 | 接头 型号 |
接头 规格 |
适用胶管型号 | |
| KAMLOK COUPLER | TOYO SILICONE-S2 ( 耐高温、食品胶管 ) |
TOYO SILICONE-P ( 耐高温、食品胶管 ) |
||
 |
 |
|||
| FDA登记号 | FDA登记号 | |||
|
HC-19 | 3/4 | TSIS2-19 | TSIP-19 |
| HC-25 | 1 | TSIS2-25 | TSIP-25 | |
| HC-32 | 1-1/4 | TSIS2-32 | – | |
| HC-38 | 1-1/2 | TSIS2-38 | – | |
| HC-50 | 2 | TSIS2-50 | – | |
胶管装配长度的容许范围（根据JISB8360）
| 装配的长度=mm | 容许范围=mm | |
| ～499 | +10 | 0 |
| 500～999 | +15 | 0 |
| 1000～1999 | +20 | 0 |
| 2000～4999 | +1.0% | 0 |
| 5000～ | +2.0% | 0 |
