R胶管接头铝合金制

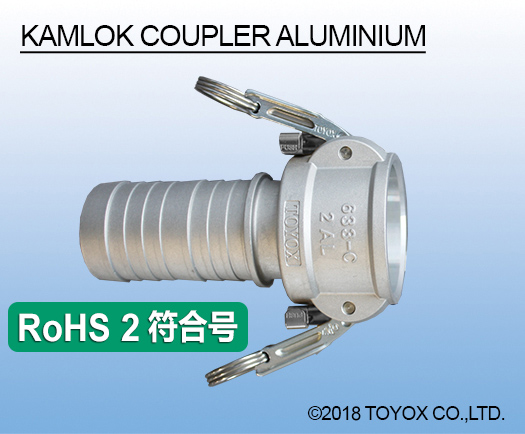

KAMLOK TWINLOK TYPE COUPLER胶管接头铝合金制633-CL

Questions? Request a Call Back

描述

扩大		用途	用于工厂设备配管、各种机器组装的接头
		材料	铝合金
		材料详情	锁臂：SCS14（SUS316同级别）固定零件：SUS304 栓、环：SUS304 垫圈：橡胶N（NBR） *可根据流体来选择垫圈
		规格	规格表适用胶管一览
		其它	.

接头的特点

【安全】	锁臂具有防脱落锁定功能。
【提高操作性】	锁臂具有锁定功能，且接口插入轻松简单。
【装卸简单】	锁臂式结构，接头的装卸简单，操作性提高。
	*KAMLOK TWINLOK TYPE COUPLER胶管接头铝合金制为符合RoHS2修订版标准的产品。

KAMLOK TWINLOK TYPE COUPLER胶管接头

接头规格表

锁臂接头	633-CL AL 尺寸表（mm）
KAMLOK TWINLOK TYPE COUPLER胶管接头铝合金制		A	B	C	E	G	K	L	H1	H2

	3/4”	112	66	41	15	21	51	94	53	41
	1”	139	76	47	20	27	58	110	55	46
	1-1/4”	176	85	58	26	34	59	121	69	58
	1-1/2”	184	93	65	33	40	74	136	85	66
	2”	193	103	75	44	53	87	157	103	75
	2-1/2”	205	125	90	56	67	93	160	103	93
	3”	248	141	108	69	79	113	185	123	112
	4”	277	169	140	91	105	127	200	138	140

适用胶管一览

*适用压力与适用温度范围请参照适用胶管的相关规格。

KAMLOK TWINLOK TYPE COUPLER胶管接头铝合金制		适用胶管
		TOYORON	HYBRIDTOYORON	SUPERTOYORON	TOYOSRING	TOYORING
		TR	HTR	ST	TS	TG

		聚氯乙烯	聚氯乙烯	聚氯乙烯	聚氯乙烯	聚氯乙烯
		内管耐油	内管耐油	耐油	耐油	耐油
					真空	真空
						易切割
接头材质：铝合金
型号	适用胶管内径
633-CL 3/4AL	19	○	○	○	○	○
633-CL 1AL	25	○	○	○	○	○
633-CL 1 1/4AL	32	○	－	○	○	○
633-CL 1 1/2AL	38	○	－	○	○	○
633-CL 2AL	50	○	－	○	○	○
633-CL 2 1/2AL	63	○	－	○	○	－
633-CL 3AL	75	○	－	○	○	－
633-CL 4AL	100	－	－	－	○	－

KAMLOK TWINLOK TYPE COUPLER胶管接头铝合金制		适用胶管
		HYBRID TOYODROP	TOYOFOODS	TOYOFOODS-S	TOYOFOODS	HYBRID TOYOFOODS
		HTD	TFB	TFS	TFB	HTF

		聚氯乙烯	聚氯乙烯	聚氯乙烯	聚氯乙烯	聚氯乙烯
		結露防止	耐油	耐油	耐油	耐油
			耐熱	耐熱	耐熱	耐熱
				真空
接头材质：铝合金
型号	适用胶管内径
633-CL 3/4AL	19	○	○	－	○	○
633-CL 1AL	25	○	○	○	○	○
633-CL 1 1/4AL	32	－	○	○	○	－
633-CL 1 1/2AL	38	－	○	○	○	－
633-CL 2AL	50	－	○	○	○	－
633-CL 2 1/2AL	63	－	－	○	－	－
633-CL 3AL	75	－	－	○	－	－
633-CL 4AL	100	－	－	○	－	－

KAMLOK TWINLOK TYPE COUPLER胶管接头铝合金制		适用胶管
		TOYOFOODS-S	TOYORING-F	ECORON
		TFS	TGF	EC

		聚氯乙烯	聚氯乙烯	聚烯烃树脂
		耐油	耐油	屋内専用
		耐熱	耐熱	耐薬品
		真空	真空
接头材质：铝合金			易切割
型号	适用胶管内径
633-CL 3/4AL	19	－	○	○
633-CL 1AL	25	○	○	○
633-CL 1 1/4AL	32	○	○	○
633-CL 1 1/2AL	38	○	○	○
633-CL 2AL	50	○	○	○
633-CL 2 1/2AL	63	○	－	－
633-CL 3AL	75	○	－	－
633-CL 4AL	100	○	－	－

KAMLOK TWINLOK TYPE COUPLER胶管接头铝合金制		适用胶管
		ECORON-S	TOYOFUSSO	TOYOFUSSO-E	TOYOFUSSO-S	TOYOSILICONE
		ECS	FF	FFE	FFS	TSI

		聚烯烃树脂	氟	氟	氟	硅橡胶
		室内专用	耐药品	耐药品	耐药品	耐热
		耐药品	非粘附性	非粘附性	非粘附性	绝缘
		真空		静電気防止	真空	食品适用
接头材质：树脂
型号	适用胶管内径
633-CL 3/4AL	19	－	○	○	○	○
633-CL 1AL	25	○	○	○	○	○
633-CL 1 1/4AL	32	○	○	－	－	○
633-CL 1 1/2AL	38	○	○	－	－	○
633-CL 2AL	50	○	○	－	－	○
633-CL 2 1/2AL	63	－	－	－	－	－
633-CL 3AL	75	－	－	－	－	－
633-CL 4AL	100	－	－	－	－	－

KAMLOK TWINLOK TYPE COUPLER胶管接头铝合金制		适用胶管
		HYBRID TOYOSILICONE	TOYOSILICONE-S	TOYOSILICONE-S2	TOYOSILICONE-P
		HTSI	TSIS	TSIS2	TSIP

		硅橡胶	硅橡胶	硅橡胶	硅橡胶
		耐热	耐热	耐热	耐热
		绝缘	绝缘	绝缘	绝缘
		食品适用	食品适用	食品适用	食品适用
接头材质：树脂		真空	真空	真空	真空
型号	适用胶管内径
633-CL 3/4AL	19	○	○	○	○
633-CL 1AL	25	○	○	○	○
633-CL 1 1/4AL	32	○	○	○	－
633-CL 1 1/2AL	38	○	○	○	－
633-CL 2AL	50	－	○	○	－
633-CL 2 1/2AL	63	－	－	－	－
633-CL 3AL	75	－	－	－	－
633-CL 4AL	100	－	－	－	－
