用途 | 用于工厂设备配管,各种机器组装用接头 | |
---|---|---|---|
材料 | 树脂制 | ||
材料详情 | 接头主体:聚丙烯 锁臂:SCS14(SUS316同级别) 栓、环:SUS304 垫圈:橡胶N(NBR) *可根据流体来选择垫圈 |
||
规格 | |||
其它 |
接头的特点
【装卸简单】 | 采用锁臂式结构,能轻而易举地装卸接头,提高了操作性。 |
---|---|
【耐药品】 | 耐药品,寿命长。 |
【轻量,提高操作性】 | 由树脂制成,十分轻便,接头的装卸及移动操作简单。 |
【抗振能力强,使用安心】 | COUPLER型抗振能力强,锁臂采用不易脱落的结构,使用安心。 |

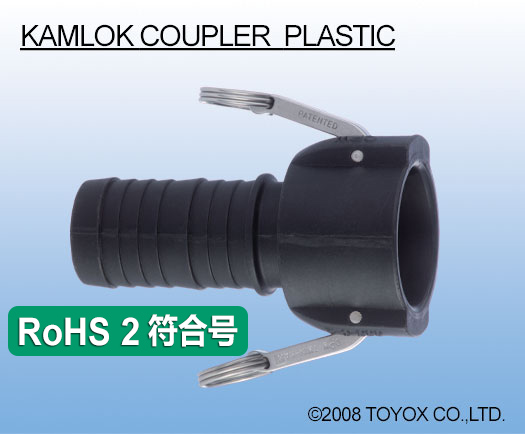

*KAMLOK COUPLER 胶管接头 树脂制为符合RoHS2修订版标准的产品。 |
![]() |
接头规格表
锁臂接头 | KAMLOK 树脂制 633-C 尺寸(mm) | |||||||
---|---|---|---|---|---|---|---|---|
KAMLOK COUPLER 胶管接头 樹脂製 |
![]() |
A | B | C | E | G | K | L |
|
1/2” | – | – | – | – | – | – | – |
3/4” | 116 | 54 | 57 | 14 | 21 | 51 | 97 | |
1” | 125 | 61 | 64 | 20 | 27 | 58 | 115 | |
1-1/4” | – | – | – | – | – | – | – | |
1-1/2” | 189 | 91 | 82 | 29 | 40 | 74 | 141 | |
2” | 199 | 101 | 94 | 40 | 52 | 87 | 162 | |
2-1/2” | – | – | – | – | – | – | – | |
3” | 254 | 138 | 130 | 65 | 79 | 113 | 187 | |
4” | – | – | – | – | – | – | – |
适用胶管一览
*适用压力与适用温度范围请参照适用胶管的相关规格。
KAMLOK COUPLER 胶管接头 樹脂製 |
适用胶管 | |||||
![]() |
TOYORON ( 耐压胶管 ) |
HYBRID TOYORON ( 耐压胶管 ) |
SUPER TOYORON ( 耐压胶管 ) |
TOYOSPRING ( 真空、压送耐压胶管 ) |
TOYORING ( 耐油、真空PVC胶管 ) |
|
TR | HTR | ST | TS | TG | ||
![]() |
![]() |
![]() |
![]() |
![]() |
||
氯乙烯 | 氯乙烯 | 氯乙烯 | 氯乙烯 | 氯乙烯 | ||
内管耐油 | 内管耐油 | 耐油 | 耐油 | 耐油 | ||
真空 | 真空 | |||||
易切割 | ||||||
材料:铝合金 | ||||||
型号 | 适用胶管内径 | |||||
633-C 3/4PP | 19 | ○ | ○ | ○ | ○ | ○ |
---|---|---|---|---|---|---|
633-C 1PP | 25 | ○ | ○ | ○ | ○ | ○ |
633-C 1 1/2PP | 38 | ○ | - | ○ | ○ | ○ |
633-C 2PP | 50 | ○ | - | ○ | ○ | ○ |
633-C 3PP | 75 | ○ | - | ○ | ○ | - |
KAMLOK COUPLER 胶管接头 樹脂製 |
适用胶管 | ||||
![]() |
HYBRID TOYODROP ( 防结露胶管 ) |
TOYOFOODS ( 食品、耐油胶管 ) |
HYBRID TOYOFOODS ( 食品、耐油胶管 ) |
TOYOFOODS-S ( 食品、耐油胶管 ) |
|
HTD | TFB | HTF | TFS | ||
![]() |
![]() |
![]() |
![]() |
||
氯乙烯 | 氯乙烯 | 氯乙烯 | 氯乙烯 | ||
防结露 | 耐油 | 耐油 | 耐油 | ||
耐熱 | 耐熱 | 耐熱 | |||
真空 | |||||
材料:铝合金 | |||||
型号 | 适用胶管内径 | ||||
633-C 3/4PP | 19 | ○ | ○ | ○ | - |
---|---|---|---|---|---|
633-C 1PP | 25 | ○ | ○ | ○ | ○ |
633-C 1 1/2PP | 38 | - | ○ | - | ○ |
633-C 2PP | 50 | - | ○ | - | ○ |
633-C 3PP | 75 | - | - | - | ○ |
KAMLOK COUPLER 胶管接头 樹脂製 |
适用胶管 | |||||
![]() |
TOYOFOODS ( 食品、耐油胶管 ) |
TOYOFOODS-S ( 食品、耐油胶管 ) |
TOYORING-F ( 耐油、真空PVC胶管 ) |
ECORON ( 食品、药品用胶管 ) |
ECORON-S ( 食品、药品用胶管 ) |
|
TFB | TFS | TGF | EC | ECS | ||
![]() |
![]() |
![]() |
![]() |
![]() |
||
氯乙烯 | 氯乙烯 | 氯乙烯 | 聚烯烃树脂 | 聚烯烃树脂 | ||
食品适用 | 食品适用 | 耐油 | 室内专用 | 室内专用 | ||
耐熱 | 耐熱 | 耐熱 | 耐药品 | 耐药品 | ||
真空 | 真空 | 真空 | ||||
材料:铝合金 | 易切割 | |||||
型号 | 适用胶管内径 | |||||
633-C 3/4PP | 19 | ○ | - | ○ | ○ | - |
---|---|---|---|---|---|---|
633-C 1PP | 25 | ○ | ○ | ○ | ○ | ○ |
633-C 1 1/2PP | 38 | ○ | ○ | ○ | ○ | ○ |
633-C 2PP | 50 | ○ | ○ | ○ | ○ | ○ |
633-C 3PP | 75 | - | ○ | - | - | - |
KAMLOK COUPLER 胶管接头 樹脂製 |
适用胶管 | |||||
![]() |
TOYOFUSSO ( 耐药品、耐溶剂胶管 ) |
TOYOFUSSO-E ( 耐药品、耐溶剂胶管 ) |
TOYOFUSSO-S ( 耐药品、耐溶剂胶管 ) |
TOYOSILICONE ( 耐热、食品胶管 ) |
HYBRID TOYO SILICONE ( 耐高温、食品胶管 ) |
|
FF | FFE | FFS | TSI | HTSI | ||
![]() |
![]() |
![]() |
![]() |
![]() |
||
氟 | 氟 | 氟 | 硅橡胶制 | 硅橡胶制 | ||
耐药品 | 耐药品 | 耐药品 | 耐熱 | 耐熱 | ||
非粘附性 | 非粘附性 | 非粘附性 | 绝缘 | 绝缘 | ||
防静电 | 真空 | 食品适用 | 食品适用 | |||
材料:铝合金 | 真空 | |||||
型号 | 适用胶管内径 | |||||
633-C 3/4PP | 19 | ○ | ○ | ○ | ○ | ○ |
---|---|---|---|---|---|---|
633-C 1PP | 25 | ○ | ○ | ○ | ○ | ○ |
633-C 1 1/2PP | 38 | ○ | - | ○ | ○ | ○ |
633-C 2PP | 50 | ○ | - | - | ○ | - |
633-C 3PP | 75 | - | - | - | - | - |
KAMLOK COUPLER 胶管接头 樹脂製 |
适用胶管 | |||
![]() |
TOYOSILICONE-S ( 耐热、食品胶管 ) |
TOYOSILICONE-S2 ( 耐热、食品胶管 ) |
TOYOSILICONE-P ( 耐热、食品胶管 ) |
|
TSIS | TSIS2 | TSIP | ||
![]() |
![]() |
![]() |
||
硅橡胶制 | 硅橡胶制 | 硅橡胶制 | ||
耐熱 | 耐熱 | 耐熱 | ||
绝缘 | 绝缘 | 绝缘 | ||
食品适用 | 食品适用 | 食品适用 | ||
材料:铝合金 | 真空 | 真空 | 真空 | |
型号 | 适用胶管内径 | |||
633-C 3/4PP | 19 | ○ | ○ | ○ |
---|---|---|---|---|
633-C 1PP | 25 | ○ | ○ | ○ |
633-C 1 1/2PP | 38 | ○ | ○ | - |
633-C 2PP | 50 | ○ | ○ | - |
633-C 3PP | 75 | - | - | - |
