6.4.0 TIMBERDUC® PUR 534 SE AS PDF download [pdf ]
木工行业阻燃级抽吸吹风管; 超重型, 内壁平滑, 耐磨损性能优异
| TIMBERDUC ® PUR 534 SE AS |
 |
|
 |
||
| 应用: | ■ 内部平滑 | ■ 短时间可达125℃ |
| ■ 收集装置，除尘系统，过滤系统，油污 | ■ 优秀的通过性 | 结构: |

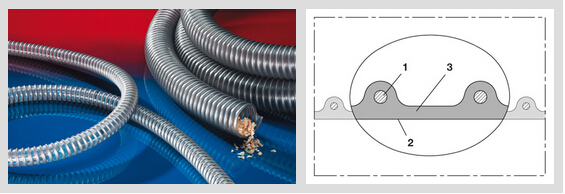

| 除尘：固定安装，移动 | ■ 重量轻且可伸缩 | AIRDUC ® 软管 |
| ■ 爆炸危险区域内抽取或输送，静电排放 | ■ 提高耐压及耐真空 | 1.弹簧钢丝紧紧螺旋包覆于管壁 |
| 软管，抗静电软管，导电软管 | ■ 高抗张强度,及抗撕裂强度 | 2.最优流动性轮廓设计 |
| ■ 木工除尘(DIN4102-B1)：木粉、木屑、 | ■ 抗微生物 | 3.管壁：耐腐蚀性木材和木材防腐剂，永久 |
| 家具生产、锯木 | ■ 良好的耐油，耐汽油，耐化学性能 | 抗静电的聚醚聚氨酯（Pre-PUR®) |
| ■ 木工除尘(DIN4102-B1)：垂直面板锯， | ■ 良好的抗紫外及臭氧性能 | 4.管壁厚度约为1.5毫米 |
| 锯，木工机械，边加工机，地板打磨机 | ■ 弯曲半径小 | |
| ■ 不易扭结 | 交货方式: | |
| 特性: | ■ 不含卤素 | ■ 可提供其它长度及直径产品 |
| ■ 规定, 管壁永久排静电能力源于管壁表面 | ■ 防气体及液体渗漏 | ■ 透明+部分着银色（标准） |
| 抗静电材料的稳定性: 表面阻抗< 109Ω | ■ 阻燃依据: DIN 4102-B1 | ■ 特殊颜色：局部着色，全部着色 |
| ■ 遵守德国木材贸易委员会制定的安全规定 | ■ 符合 RoHS 规定 | ■ 根据客户要求打标产品 |
| ■ 超重型 | ■ 与CONNECT连接头一起用于预先装配 | |
| ■ 高耐磨损 (耐磨损性能较大多数橡胶材料的 | 温度范围: | 的软管系统 |
| 2.5到5倍，是大部分软PVC材料的3到4倍） | ■ -40℃至90℃ | ■ 定制接头 |
内径
|
外径
|
真空
|
弯曲半径
|
重量
|
生产长度
|
订购代码
|
in / mm
|
mm
|
bar
|
bar
|
m
|
m
|
|
- / 110 |
121 |
0,325 |
90,0 |
1,760 |
10 15 |
534-0110-0000 |
- / 130 |
141 |
0,240 |
104,0 |
2,110 |
10 15 |
534-0130-0000 |
- / 170 |
181 |
0,150 |
132,0 |
2,920 |
10 15 |
534-0170-0000 |
- / 175 |
186 |
0,145 |
135,5 |
3,000 |
10 15 |
534-0175-0000 |
- / 225 |
238 |
0,100 |
173,5 |
3,760 |
10 15 |
534-0225-0000 |
- / 250 |
263 |
0,075 |
191,0 |
4,170 |
10 15 |
534-0250-0000 |
- / 275 |
288 |
0,070 |
208,5 |
4,460 |
10 15 |
534-0275-0000 |
- / 300 |
313 |
0,065 |
226,0 |
5,510 |
10 15 |
534-0300-0000 |
- / 315 |
328 |
0,055 |
236,5 |
5,780 |
10 15 |
534-0315-0000 |
- / 325 |
338 |
0,055 |
242,5 |
5,990 |
10 15 |
534-0325-0000 |
- / 350 |
363 |
0,050 |
261,0 |
6,410 |
10 15 |
534-0350-0000 |
- / 40 |
50 |
0,855 |
30,0 |
0,620 |
10 15 |
534-0040-0000 |
- / 400 |
413 |
0,040 |
296,0 |
8,480 |
10 15 |
534-0400-0000 |
- / 70 |
81 |
0,605 |
62,0 |
1,070 |
10 15 |
534-0070-0000 |
- / 80 |
91 |
0,505 |
69,0 |
1,220 |
10 15 |
534-0080-0000 |
1,75 / 44-45 |
55 |
0,845 |
32,5 |
0,670 |
10 15 |
534-0045-0000 |
10 / 254 |
267 |
0,070 |
194,0 |
4,235 |
10 15 |
534-0254-0000 |
11 / 280 |
293 |
0,070 |
212,0 |
4,670 |
10 15 |
534-0280-0000 |
12 / 305 |
318 |
0,060 |
229,5 |
5,600 |
10 15 |
534-0305-0000 |
13 / 330 |
343 |
0,055 |
246,0 |
6,075 |
10 15 |
534-0330-0000 |
14 / 356 |
369 |
0,050 |
265,0 |
6,660 |
10 15 |
534-0356-0000 |
16 / 405-406 |
419 |
0,040 |
300,0 |
8,730 |
10 15 |
534-0406-0000 |
2 / 50 |
60 |
0,835 |
35,0 |
0,730 |
10 15 |
534-0050-0000 |
2,36 / 60 |
70 |
0,730 |
40,0 |
0,860 |
10 15 |
534-0060-0000 |
2,5 / 65 |
75 |
0,675 |
42,5 |
0,930 |
10 15 |
534-0065-0000 |
3 / 75 |
86 |
0,555 |
65,5 |
1,130 |
10 15 |
534-0075-0000 |
3,5 / 89-90 |
101 |
0,385 |
76,0 |
1,370 |
10 15 |
534-0090-0000 |
4 / 100 |
111 |
0,355 |
83,0 |
1,610 |
10 15 |
534-0100-0000 |
4,5 / 114-115 |
126 |
0,305 |
93,5 |
1,835 |
10 15 |
534-0115-0000 |
4,72 / 120 |
131 |
0,280 |
97,0 |
1,910 |
10 15 |
534-0120-0000 |
5 / 125 |
136 |
0,265 |
100,5 |
1,990 |
10 15 |
534-0125-0000 |
5,5 / 140 |
151 |
0,215 |
111,0 |
2,220 |
10 15 |
534-0140-0000 |
6 / 150 |
161 |
0,180 |
118,0 |
2,580 |
10 15 |
534-0150-0000 |
6,3 / 160 |
171 |
0,165 |
125,0 |
2,750 |
10 15 |
534-0160-0000 |
6,5 / 165 |
176 |
0,160 |
128,5 |
2,835 |
10 15 |
534-0165-0000 |
7 / 178-180 |
191 |
0,135 |
139,0 |
3,080 |
10 15 |
534-0180-0000 |
8 / 200 |
213 |
0,120 |
156,0 |
3,360 |
10 15 |
534-0200-0000 |
9 / 228-229 |
241 |
0,095 |
175,5 |
3,810 |
10 15 |
534-0228-0000 |
www.norres.com.cn 咨询电话：400-628-5425 , 021-63606711、传真：021-33045252 |
