13.7.7 CONNECT 232 PDF download [pdf ]
轧花螺纹适用波纹软管的外部连接
| CONNECT SAFETY CLAMP ASSEMBLY 232 |
 |
|
 |
||
| 应用: | 975/2009及标准 No. 10/2011 | 专利连接系统 |
| ■ 食品工业，制药工业（FDA,EU准则）： | ■ 抗微生物及水解 | |

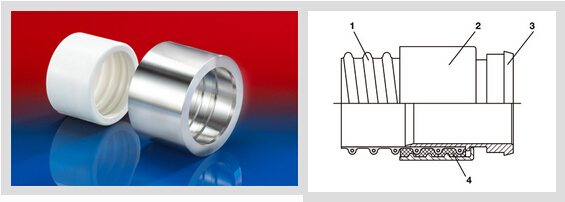

| 食品，制药 | ■ 良好的耐油，耐汽油，耐化学性能 | 1. 按钮套：不锈钢1.4404 = AISI 316L |
| ■ 良好的抗紫外及臭氧性能 | 2. 密封插片: 特殊聚醚聚氨酯 (Pre-PUR®) | |
| 特性: | ■ 不含软化剂及卤素 | 3. 接头 |
| ■ 用于粉末及颗粒 | ■ 快速简便的固定 | |
| ■ 快速简便安装 | ■ 韧性强 | 交货方式: |
| ■ 特殊螺纹密封件能从波纹型软管外表面旋入 | ■ 符合 RoHS 规定 | ■ 可提供其它长度及直径产品 |
| ■ 抗振动 | ■ 根据德国TRBS 2153 (原 BGR 132): 金 | ■ 其它配件请浏览www.norres.com |
| ■ 优秀的通过性 | 属软管波纹固定于金属接头上 | |
| ■ 高抗张强度,及抗撕裂强度 | 适合的软管内径: | |
| ■ 食品级密封插件, 符合: FDA 21 CFR | 温度范围: | ■ AIRDUC®: 355+356, INOX 355+356 |
| 177.2600和178.2010标准，同时符合 | ■ -40°C 至 90°C | MHF-AS, 355 EC, 355+356 MHF, INOX |
| 欧盟指引2002/72/EG以及更新的指引 | 结构: | 355+356 MHF |
尺寸
|
适合的软管内径
|
订购代码
|
mm
|
mm
|
|
卡箍系统 (压制的卡箍套, 嵌入式密封); 压力套管：不锈钢 1.4404（标记）=AISI 316L |
||
25 |
355 ø 25 |
232-0025-2972 |
卡箍系统 (压制的卡箍套, 嵌入式密封); 按钮套：铝 |
||
25 |
355 ø 25; 355 ø 25 |
232-0025-2976 |
装配：冲压件; 接头弹性钢丝; 请分别选择软管，接头和连接系统 |
||
25 |
ø 25 |
232-0025-0000 |
卡箍系统 (压制的卡箍套, 嵌入式密封); 压力套管：不锈钢 1.4404（标记）=AISI 316L |
||
32 |
355 ø 32 |
232-0032-2972 |
32 |
356 ø 32 |
232-0032-2973 |
卡箍系统 (压制的卡箍套, 嵌入式密封); 按钮套：铝 |
||
32 |
355 ø 32; 355 ø 32 |
232-0032-2976 |
32 |
356 ø 32; 356 ø 32 |
232-0032-2977 |
装配：冲压件; 接头弹性钢丝; 请分别选择软管，接头和连接系统 |
||
32 |
ø 32 |
232-0032-0000 |
卡箍系统 (压制的卡箍套, 嵌入式密封); 压力套管：不锈钢 1.4404（标记）=AISI 316L |
||
38 |
355 ø 38 |
232-0038-2972 |
38 |
356 ø 38 |
232-0038-2973 |
卡箍系统 (压制的卡箍套, 嵌入式密封); 按钮套：铝 |
||
38 |
355 ø 38; 355 ø 38 |
232-0038-2976 |
38 |
356 ø 38; 356 ø 38 |
232-0038-2977 |
装配：冲压件; 接头弹性钢丝; 请分别选择软管，接头和连接系统 |
||
38 |
ø 38 |
232-0038-0000 |
卡箍系统 (压制的卡箍套, 嵌入式密封); 压力套管：不锈钢 1.4404（标记）=AISI 316L |
||
40 |
355 ø 40 |
232-0040-2972 |
40 |
356 ø 40 |
232-0040-2973 |
卡箍系统 (压制的卡箍套, 嵌入式密封); 按钮套：铝 |
||
40 |
355 ø 40; 355 ø 40 |
232-0040-2976 |
40 |
356 ø 40; 356 ø 40 |
232-0040-2977 |
装配：冲压件; 接头弹性钢丝; 请分别选择软管，接头和连接系统 |
||
40 |
ø 40 |
232-0040-0000 |
卡箍系统 (压制的卡箍套, 嵌入式密封); 压力套管：不锈钢 1.4404（标记）=AISI 316L |
||
50 |
355 ø 50 |
232-0050-2972 |
50 |
356 ø 50 |
232-0050-2973 |
卡箍系统 (压制的卡箍套, 嵌入式密封); 按钮套：铝 |
||
50 |
355 ø 50; 355 ø 50 |
232-0050-2976 |
50 |
356 ø 50; 356 ø 50 |
232-0050-2977 |
装配：冲压件; 接头弹性钢丝; 请分别选择软管，接头和连接系统 |
||
50 |
ø 50 |
232-0050-0000 |
卡箍系统 (压制的卡箍套, 嵌入式密封); 压力套管：不锈钢 1.4404（标记）=AISI 316L |
||
65 |
355 ø 65 |
232-0065-2972 |
65 |
356 ø 65 |
232-0065-2973 |
卡箍系统 (压制的卡箍套, 嵌入式密封); 按钮套：铝 |
||
65 |
355 ø 65; 355 ø 65 |
232-0065-2976 |
65 |
356 ø 65; 356 ø 65 |
232-0065-2977 |
装配：冲压件; 接头弹性钢丝; 请分别选择软管，接头和连接系统 |
||
65 |
ø 65 |
232-0065-0000 |
卡箍系统 (压制的卡箍套, 嵌入式密封); 压力套管：不锈钢 1.4404（标记）=AISI 316L |
||
75 |
355 ø 75 |
232-0075-2972 |
75 |
356 ø 75 |
232-0075-2973 |
卡箍系统 (压制的卡箍套, 嵌入式密封); 按钮套：铝 |
||
75 |
355 ø 75; 355 ø 75 |
232-0075-2976 |
75 |
356 ø 75; 356 ø 75 |
232-0075-2977 |
装配：冲压件; 接头弹性钢丝; 请分别选择软管，接头和连接系统 |
||
75 |
ø 75 |
232-0075-0000 |
卡箍系统 (压制的卡箍套, 嵌入式密封); 压力套管：不锈钢 1.4404（标记）=AISI 316L |
||
80 |
355 ø 80 |
232-0080-2972 |
80 |
356 ø 80 |
232-0080-2973 |
卡箍系统 (压制的卡箍套, 嵌入式密封); 按钮套：铝 |
||
80 |
355 ø 80; 355 ø 80 |
232-0080-2976 |
80 |
356 ø 80; 356 ø 80 |
232-0080-2977 |
装配：冲压件; 接头弹性钢丝; 请分别选择软管，接头和连接系统 |
||
80 |
ø 80 |
232-0080-0000 |
卡箍系统 (压制的卡箍套, 嵌入式密封); 压力套管：不锈钢 1.4404（标记）=AISI 316L |
||
100 |
355 ø 100 |
232-0100-2972 |
100 |
356 ø 100 |
232-0100-2973 |
卡箍系统 (压制的卡箍套, 嵌入式密封); 按钮套：铝 |
||
100 |
355 ø 100; 355 ø 100 |
232-0100-2976 |
100 |
356 ø 100; 356 ø 100 |
232-0100-2977 |
装配：冲压件; 接头弹性钢丝; 请分别选择软管，接头和连接系统 |
||
100 |
ø 100 |
232-0100-0000 |
我们可提供其他直径产品。所有指定的数值都是近似值，数字均在20℃摄氏度下取得，会根据实际使用环境情况而变化。请参阅我们的技术附录www.norres.com.cn.、传真：021-33045252 |
www.norres.com.cn 咨询电话：400-628-5425 , 021-63606711、传真：021-33045252 |
 |
