CONNECT 242 PDF download [pdf ]

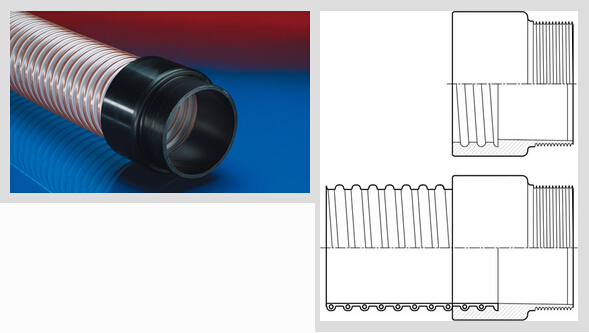

螺纹接头
|
CONNECT 242 |
|
|
|
||
| 特性 | 温度范围 | 适合的软管内径 |
| ■ 快速简易的安装 | ■ -40°C至90°C | ■ AIRDUC®: 341 + 345 ; 350 (AS / AS BLACK / |
| ■ 可重复使用（螺纹型） | FOOD-AS); 351 + 355 + 356 (FOOD / INOX | |
| ■ 防气体及液体渗漏的预安装版 | 结构: | FOOD-AS / EC); 355 + 356 AS; |
| ■ 高抗磨损 | 管壁材料:特殊聚醚聚氨酯 (Pre-PUR®) | TIMBERDUC®: 533 AS |
| ■ 耐微生物及水解 | ||
| ■ 良好的低温柔性 | 定制化交货 | |
| ■ 螺纹参考 DIN ISO 228 | ■ 可提供其它长度及直径产品 | |
| ■ 符合 RoHS 规定 | ■ 黑色(标准) | |
| ■ 特殊颜色: 全部着色 | ||
| ■ 防气体及液体渗漏的预安装版 |
|
G型螺旋
|
螺纹深度
|
螺纹
|
总计长度
|
重量
|
适合的软管内径
|
订购代码
|
|
软管
|
长度
|
mm
|
千克/个
|
mm
|
||
|
螺纹; 适用于软管351-355，533-534，341-345
|
||||||
|
2,00"
|
45
|
23,8
|
86
|
0,150
|
50
|
242-0050-8500
|
|
2,25"
|
45
|
25,5
|
87
|
0,180
|
55
|
242-0055-8500
|
|
2,50"
|
45
|
26,5
|
89
|
0,220
|
65
|
242-0065-8500
|
|
3,00"
|
47
|
29,8
|
97
|
0,280
|
75
|
242-0075-8500
|
|
4,00"
|
51
|
35,8
|
108
|
0,450
|
100
|
242-0100-8500
|
|
5,00"
|
58
|
40,0
|
122
|
0,800
|
125
|
242-0125-8500
|
|
6,00"
|
68
|
40,0
|
132
|
1,000
|
150
|
242-0150-8500
|
|
螺纹; 适用于软管356
|
||||||
|
2,00"
|
45
|
23,8
|
86
|
0,150
|
50
|
242-0050-8501
|
|
2,25"
|
45
|
25,5
|
87
|
0,180
|
55
|
242-0055-8501
|
|
2,50"
|
45
|
26,5
|
89
|
0,220
|
65
|
242-0065-8501
|
|
3,00"
|
47
|
29,8
|
97
|
0,280
|
75
|
242-0075-8501
|
|
4,00"
|
51
|
35,8
|
108
|
0,450
|
100
|
242-0100-8501
|
|
5,00"
|
58
|
40,0
|
122
|
0,800
|
125
|
242-0125-8501
|
|
6,00"
|
68
|
40,0
|
132
|
1,000
|
150
|
242-0150-8501
|
|
预安装 ; （请另行选择软管）
|
||||||
|
2,00"
|
45
|
23,8
|
86
|
0,150
|
50
|
242-0050-8551
|
|
2,25"
|
45
|
25,5
|
87
|
0,180
|
55
|
242-0055-8551
|
|
2,50"
|
45
|
26,5
|
89
|
0,220
|
65
|
242-0065-8551
|
|
3,00"
|
47
|
29,8
|
97
|
0,280
|
75
|
242-0075-8551
|
|
4,00"
|
51
|
35,8
|
108
|
0,450
|
100
|
242-0100-8551
|
|
5,00"
|
58
|
40,0
|
122
|
0,800
|
125
|
242-0125-8551
|
|
6,00"
|
68
|
40,0
|
132
|
1,000
|
150
|
242-0150-8551
|
|
我们可提供其他直径产品。所有指定的数值都是近似值，数字均在20℃摄氏度下取得，会根据实际使用环境情况而变化。请参阅我们的技术附录www.norres.com.cn.、传真：021-33045252
|
|
