1.4.0 AIRDUC® PUR 355 AS PDF download [pdf ]
抗静电聚氨酯软管，重型，耐微生物及阻燃
|
AIRDUC ® PUR 355 AS 抗静电聚氨酯软管，重型，耐微生物及阻燃 |
|
|
|
||
| 应用: | 特性: | 温度范围: |
| ■ 柔性软管/用于磨损性粉体、散装物料、 | ■ 重型 | ■ -40°C 至 90°C |
| 颗粒和气体的软管输送 | ■ 高抗磨损 | ■ 短时间可达125°C |
| ■ 塑料工业，颗粒和粉体输送：颗粒输送 | ■ 耐压及耐真空性加强 | |

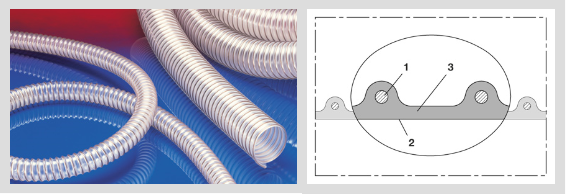

| 设备，真空料斗/输送机，吸入式输送 | ■ 耐微生物 | 结构: |
| 机，定量给料系统, 散装-装卸, 粉碎机, | ■ 良好的低温柔性 | AIRDUC ® 软管 |
| 研磨机，挤出机，注塑成型机 | ■ 阻燃符合UL94-V2规定 | 1. 弹性钢丝牢牢地嵌入管壁内 |
| ■ 印刷电路板钻孔机（PCB） | ■ 阻燃依据: DIN 4102-B1 | 2. 管壁: 永久抗静电聚酯聚氨酯 (Pre-PUR®) |
| ■ 粉末喷涂，粉末涂层：如印刷工业 | ■ 永久抗静电壁：电子和表面电阻值<10⁹ Ω | 3. 管壁厚度约为1.4 - 1.5毫米 |
| ■ 胶印机：空气供应、供气柜 | ■ 依据ATEX 2014/34/EU和德国TRGS 727:易燃粉尘和粒状材 | |
| ■ 工业真空吸尘器，真空吸尘器 | 料的气力输送(20,21，22区内），易燃粉尘抽吸（22区 | 定制化交货: |
| ■ 爆炸危险区域 | 内），用于输送易燃性液体（0,1,2区内），1区和2区内使用 | ■ 可根据要求提供更多直径和长度产品 |
| ■ 农业，种子和肥料输送：播种机，谷物条播机 | （气体），0区内使用（气体） | ■ 透明 (标准) |
| ■ 农业：谷物气力输送机 | ■ 遵守德国木材贸易委员会制定的安全规定 | ■ 特殊颜色: 局部着色, 全部着色 |
| ■ 建筑业：路面铣刨机 | ■ 依据DIN 26057 3类 | ■ 客户定制喷码 |
| ■ 原料输送软管，如粉体，颗粒，砂子， | ■ 符合 RoHS 规定 | |
| 石英，砂石，碎片和刨花 | ||
| ■ 压缩机，侧槽鼓风机，真空泵，压力泵，泵 | ||
| ■ 造纸厂，造纸和纸浆工业，包装机：边 | ||
| 条抽吸系统/边缘修剪排风系统 | ||
| ■ 表面预处理：抛丸处理/喷砂处理 如用 | ||
| 于抛丸室，船场，剥皮机，地板预处理 | ||
| 机，研磨机 | ||
| ■ 市政环卫车：清扫车，扫地机 | ||
| ■ 市政环卫车：割草机，斜坡割草机，吹叶机/收叶机 | ||
| ■ 真空提升装置、真空处理系统 |
|
内径
|
外径
|
过压
|
真空
|
弯曲半径
|
重量
|
尺寸长度
|
更多的生产长度
|
订购代码
|
|
in / mm
|
mm
|
bar
|
bar
|
mm
|
kg/m
|
m
|
m
|
|
| - / 13 |
20
|
4,500
|
1,000
|
13,5
|
0,140
|
10
|
15
|
355-0013-0000
|
| 5/8 / 16 |
23
|
4,300
|
1,000
|
15,0
|
0,160
|
10 15
|
-
|
355-0016-0000
|
| - / 18 |
25
|
4,250
|
1,000
|
16,0
|
0,170
|
10
|
15
|
355-0018-0000
|
| - / 20 |
27
|
4,100
|
1,000
|
17,0
|
0,230
|
10 15 20
|
-
|
355-0020-0000
|
| - / 22 |
29
|
3,910
|
1,000
|
18,0
|
0,250
|
10
|
15
|
355-0022-0000
|
| 1 / 25 |
32
|
3,655
|
1,000
|
19,5
|
0,280
|
10 15 20
|
-
|
355-0025-0000
|
| - / 30 |
40
|
3,450
|
0,980
|
25,0
|
0,420
|
10 15
|
-
|
355-0030-0000
|
| 1,25 / 32 |
42
|
3,260
|
0,970
|
26,0
|
0,440
|
10 15 20
|
-
|
355-0032-0000
|
| 1,36 / 35 |
45
|
3,110
|
0,970
|
27,5
|
0,480
|
10 15
|
-
|
355-0035-0000
|
| 1,5 / 38 |
48
|
3,080
|
0,950
|
29,0
|
0,520
|
10 15 20
|
-
|
355-0038-0000
|
| - / 40 |
50
|
3,050
|
0,950
|
30,0
|
0,540
|
10 15 20
|
-
|
355-0040-0000
|
| - / 42 |
52
|
2,910
|
0,940
|
31,0
|
0,560
|
10 15
|
-
|
355-0042-0000
|
| 1,75 / 44-45 |
55
|
2,730
|
0,940
|
32,5
|
0,600
|
10 15
|
-
|
355-0045-0000
|
| 2 / 50 |
60
|
2,450
|
0,930
|
35,0
|
0,660
|
10 15 20
|
25
|
355-0050-0000
|
| - / 55 |
65
|
2,250
|
0,880
|
37,5
|
0,720
|
10 15
|
-
|
355-0055-0000
|
| 2,36 / 60 |
70
|
2,060
|
0,810
|
40,0
|
0,780
|
10 15 20
|
-
|
355-0060-0000
|
| 2,5 / 65 |
75
|
1,910
|
0,750
|
42,5
|
0,840
|
10 15
|
20
|
355-0065-0000
|
| - / 70 |
81
|
1,780
|
0,670
|
62,0
|
0,980
|
10 15
|
-
|
355-0070-0000
|
| 3 / 75 |
86
|
1,660
|
0,615
|
65,5
|
1,050
|
10 15
|
-
|
355-0075-0000
|
| - / 80 |
91
|
1,560
|
0,560
|
69,0
|
1,110
|
10 15
|
-
|
355-0080-0000
|
| 3,5 / 89-90 |
101
|
1,300
|
0,425
|
76,0
|
1,250
|
10 15
|
-
|
355-0090-0000
|
| 4 / 100 |
111
|
1,250
|
0,390
|
83,0
|
1,490
|
10 15
|
-
|
355-0100-0000
|
| - / 110 |
121
|
1,140
|
0,360
|
90,0
|
1,630
|
10 15
|
-
|
355-0110-0000
|
| 4,5 / 114-115 |
126
|
1,090
|
0,335
|
93,5
|
1,680
|
10
|
15
|
355-0115-0000
|
| 4,72 / 120 |
131
|
1,050
|
0,315
|
97,0
|
1,770
|
10
|
15
|
355-0120-0000
|
| 5 / 125 |
136
|
1,010
|
0,295
|
100,5
|
1,840
|
10 15
|
-
|
355-0125-0000
|
| - / 130 |
141
|
0,965
|
0,270
|
104,0
|
1,910
|
10
|
15
|
355-0130-0000
|
| 5,5 / 140 |
151
|
0,900
|
0,240
|
111,0
|
2,030
|
10 15
|
-
|
355-0140-0000
|
| 6 / 150 |
161
|
0,840
|
0,200
|
118,0
|
2,410
|
10 15
|
-
|
355-0150-0000
|
| 6,3 / 160 |
171
|
0,785
|
0,185
|
125,0
|
2,560
|
10 15
|
-
|
355-0160-0000
|
| 6,5 / 165 |
176
|
0,760
|
0,177
|
128,0
|
2,650
|
-
|
10 15
|
355-0165-0000
|
| - / 170 |
181
|
0,740
|
0,170
|
132,0
|
2,720
|
10
|
15
|
355-0170-0000
|
| - / 175 |
186
|
0,720
|
0,155
|
135,5
|
2,790
|
10
|
15
|
355-0175-0000
|
| 7 / 178-180 |
191
|
0,700
|
0,150
|
139,0
|
2,870
|
10
|
15
|
355-0180-0000
|
| 8 / 200 |
213
|
0,630
|
0,135
|
156,0
|
3,120
|
10 15
|
-
|
355-0200-0000
|
| - / 225 |
238
|
0,560
|
0,110
|
173,5
|
3,500
|
10
|
15
|
355-0225-0000
|
| 9 / 228-229 |
241
|
0,540
|
0,100
|
180,0
|
3,620
|
-
|
10 15
|
355-0228-0000
|
| - / 250 |
263
|
0,510
|
0,085
|
191,0
|
3,880
|
10
|
15
|
355-0250-0000
|
| 10 / 254 |
267
|
0,500
|
0,082
|
194,0
|
3,950
|
10
|
15
|
355-0254-0000
|
| - / 275 |
288
|
0,460
|
0,077
|
208,5
|
4,255
|
10
|
-
|
355-0275-0000
|
| 11 / 280 |
293
|
0,450
|
0,075
|
212,0
|
4,330
|
10
|
-
|
355-0280-0000
|
| - / 300 |
313
|
0,420
|
0,070
|
226,0
|
5,160
|
10
|
-
|
355-0300-0000
|
| 12 / 305 |
318
|
0,415
|
0,068
|
230,0
|
5,245
|
10
|
-
|
355-0305-0000
|
| - / 315 |
328
|
0,405
|
0,065
|
236,5
|
5,410
|
-
|
10
|
355-0315-0000
|
| - / 325 |
338
|
0,385
|
0,065
|
243,5
|
5,580
|
-
|
10
|
355-0325-0000
|
| 13 / 330 |
343
|
0,380
|
0,060
|
246,5
|
5,670
|
10
|
-
|
355-0330-0000
|
| - / 350 |
363
|
0,360
|
0,055
|
261,0
|
6,000
|
10
|
-
|
355-0350-0000
|
| 14 / 356 |
369
|
0,355
|
0,055
|
265,0
|
6,150
|
-
|
10
|
355-0356-0000
|
| - / 375 |
388
|
0,340
|
0,050
|
278,5
|
6,420
|
-
|
10
|
355-0375-0000
|
| - / 400 |
413
|
0,320
|
0,045
|
296,0
|
8,020
|
10
|
-
|
355-0400-0000
|
| 16 / 405-406 |
419
|
0,315
|
0,040
|
300,5
|
8,150
|
-
|
10
|
355-0406-0000
|
| - / 450 |
463
|
0,280
|
0,035
|
331,0
|
9,000
|
10
|
-
|
355-0450-0000
|
| 18 / 457 |
470
|
0,275
|
0,035
|
336,5
|
9,200
|
-
|
10
|
355-0457-0000
|
| - / 500 |
514
|
0,255
|
0,030
|
367,0
|
10,000
|
10
|
-
|
355-0500-0000
|
| 20 / 508 |
522
|
0,250
|
0,030
|
373,5
|
10,250
|
-
|
10
|
355-0508-0000
|
|
www.norres.com.cn 咨询电话：400-628-5425 , 021-63606711、传真：021-33045252
|

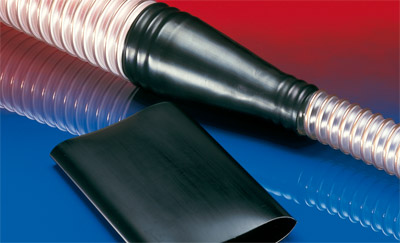

| 附件 |
|
|
|
|
|
|
|
|
| CONNECT 228 | CONNECT MOULD ASSEMBLY 233 | CONNECT THREAD FITTING 234 | CONNECT 270-271 | CLAMP 212 | CLAMP 213 | CONNECT 223 | CLAMP 217 |
| 密闭式接头，包括配件 | 快装搭桥式卡箍，用于连接波纹管 |
|
|
|
|
CONNECT SAFETY CLAMP ASSEMBLY 231 |
CLAMP 216 | CONNECT 245 CONE FLANGE |
| 通用安全管箍连接系统 | 软管卡箍，用于重型波纹软管的防水连接 | 锥形法兰连接系统，用于配套接头，符合DIN 3016-3 |
