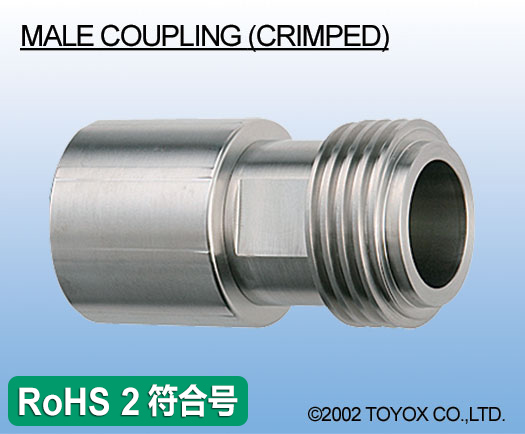

用途 | 食品、饮料、药品等机械以及设备配管用接头 *此产品不单独销售 |
|
|---|---|---|---|
| 材料 | 不锈钢 | ||
| 材料详情 | 管接头：SUS316L 套筒：SUS304 |
||
| 规格 | |||
| 其它 |
接头的特点
| · 使用注意事项 | |
|---|---|
| 【耐腐蚀】 | 不锈钢制成，耐腐蚀，十分卫生，可安心使用。 |
| 【防止液体积留】 | 因为紧固了胶管和接头，所以能防止胶管脱落和流体泄漏，十分安全。 |
| 【节省清洗时间】 | 因采用液体不易积留的构造，所以无需进行分解清洗，大大缩短了清洗时间。 |
| 【防漏、防脱】 | 因为紧固了胶管和接头，所以能防止胶管脱落和流体泄漏，十分安全。 |
| 【安全、寿命长】 | 独特的套筒设计使内管不易切断，因而安全且寿命长。 |
| TOYOSILICONE胶管系列紧固产品属于FDA注册产品。 该产品附有注意事项，请在使用前进行确认。 |
|
| *外螺纹接头为符合RoHS2修订版标准的产品。 | |
构造解析 |
接头规格表
| 紧固接头 | 接头 型号 |
接头 规格 |
接头尺寸（mm） | ||||
|---|---|---|---|---|---|---|---|
| MALE COUPLING | B | C | D | F | L | ||
  |
HM-25-1S | 1S | 29.2 | 22.6 | 22.0 | 3.0 | 71.0 |
| HM-32-1.5S | 1.5S | 42.7 | 35.6 | 28.0 | 3.0 | 77.0 | |
| HM-32-2S | 2S | 56.2 | 48.6 | 28.0 | 3.0 | 77.0 | |
| HM-38-1.5S | 1.5S | 42.7 | 35.6 | 34.0 | 3.0 | 88.0 | |
| HM-38-2S | 2S | 56.2 | 48.6 | 34.0 | 3.0 | 88.0 | |
| HM-50-2S | 2S | 56.2 | 48.6 | 46.0 | 3.0 | 90.0 | |
适用胶管一览
*适用压力与适用温度范围请参照适用胶管的相关规格。
| 紧固接头 | 接头 型号 |
接头 规格 |
适用胶管型号 | ||||
| MALE COUPLING | TOYO SILICONE ( 耐热、食品胶管 ) |
HYBRID TOYO SILICONE ( 耐高温、食品胶管 ) |
TOYO SILICONE-S ( 耐高温、食品胶管 ) |
TOYO SILICONE-S2 ( 耐高温、食品胶管 ) |
TOYO SILICONE-P ( 耐高温、食品胶管 ) |
||
 |
 |
 |
 |
 |
|||
| FDA登记号 | FDA登记号 | FDA登记号 | FDA登记号 | FDA登记号 | |||
|
HM-25-1S | 1S | TSI-25 | HTSI-25 | TSIS-25 | TSIS2-25 | TSIP-25 |
| HM-32-1.5S | 1.5S | TSI-32 | HTSI-32 | TSIS-32 | TSIS2-32 | – | |
| HM-32-2S | 2S | – | |||||
| HM-38-1.5S | 1.5S | TSI-38 | HTSI-38 | TSIS-38 | TSIS2-38 | – | |
| HM-38-2S | 2S | – | |||||
| HM-50-2S | 2S | TSI-50 | – | TSIS-50 | TSIS2-50 | – | |
胶管装配长度的容许范围（根据JISB8360）
| 装配的长度=mm | 容许范围=mm | |
| ～499 | +10 | 0 |
| 500～999 | +15 | 0 |
| 1000～1999 | +20 | 0 |
| 2000～4999 | +1.0% | 0 |
| 5000～ | +2.0% | 0 |
