5.1.0 AIRDUC® PUR 351 EC PDF download [pdf ]
导电聚氨酯软管,中等重型
|
AIRDUC ® PUR 351 EC 导电聚氨酯软管,中等重型 |
|
|
|
||
| 应用: | 内），1区和2区内使用（气体），0区内使用（气体） | 定制化交货: |
| ■ 柔性软管/用于磨损性粉体、散装物料、颗粒和气体 | ■ 依据DIN 26057 2类 | ■ 可根据要求提供更多直径和长度产品 |
| 的软管输送 | ■ 符合 RoHS 规定 | ■ 黑色 (标准) |
| ■ 工业真空吸尘器，真空吸尘器 | ■ 客户定制喷码 | |
| ■ 爆炸危险区域 | 温度范围: | |
| ■ 煤矿，矿山，隧道：通风，甲烷抽吸 | ■ -40°C 至 90°C | |
| 特性: | 结构: | |

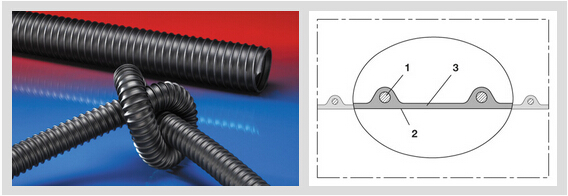

| ■ 高抗磨损 | AIRDUC ® 软管 | |
| ■ 良好的低温柔性 | 1.弹性钢丝牢牢地嵌入管壁内 | |
| ■ 导电管壁：电子和表面电阻值<10³ Ω | 2.管壁: 导电聚酯聚氨酯 (Pre-PUR®) | |
| ■ 依据ATEX 2014/34/EU和德国TRGS 727:易燃粉尘和 | 3.管壁厚度约为0.7毫米 | |
| 粒状材料的气力输送(20,21，22区内），易燃粉 | ||
| 尘抽吸（22区内），用于输送易燃性液体（0,1,2区 |
|
内径
|
外径
|
过压
|
真空
|
弯曲半径
|
重量
|
尺寸长度
|
更多的生产长度
|
订购代码
|
|
in / mm
|
mm
|
bar
|
bar
|
mm
|
bar
|
m
|
m
|
|
|
1 / 25
|
32
|
2,285
|
0,460
|
22,5
|
0,200
|
10
|
-
|
351-0025-1003
|
|
- / 30
|
38
|
1,920
|
0,440
|
27,0
|
0,260
|
10
|
-
|
351-0030-1003
|
|
1,25 / 32
|
40
|
1,800
|
0,430
|
28,0
|
0,280
|
10
|
-
|
351-0032-1003
|
|
1,36 / 35
|
43
|
1,650
|
0,410
|
29,5
|
0,300
|
-
|
10
|
351-0035-1003
|
|
1,5 / 38
|
46
|
1,525
|
0,400
|
32,0
|
0,320
|
10
|
-
|
351-0038-1003
|
|
- / 40
|
48
|
1,455
|
0,390
|
33,0
|
0,340
|
10
|
-
|
351-0040-1003
|
|
1,75 / 44-45
|
53
|
1,295
|
0,360
|
35,5
|
0,380
|
-
|
10
|
351-0045-1003
|
|
2 / 50
|
58
|
1,165
|
0,340
|
39,0
|
0,410
|
10
|
-
|
351-0050-1003
|
|
- / 55
|
63
|
1,065
|
0,305
|
41,5
|
0,450
|
-
|
10
|
351-0055-1003
|
|
2,36 / 60
|
68
|
0,980
|
0,265
|
45,0
|
0,490
|
10
|
-
|
351-0060-1003
|
|
2,5 / 65
|
73
|
0,900
|
0,235
|
47,5
|
0,530
|
10
|
-
|
351-0065-1003
|
|
- / 70
|
79
|
0,840
|
0,195
|
52,0
|
0,570
|
10
|
-
|
351-0070-1003
|
|
3 / 75
|
84
|
0,780
|
0,180
|
54,5
|
0,610
|
10
|
-
|
351-0075-1003
|
|
- / 80
|
89
|
0,730
|
0,165
|
58,0
|
0,650
|
10
|
-
|
351-0080-1003
|
|
3,5 / 89-90
|
99
|
0,655
|
0,145
|
64,0
|
0,730
|
10
|
-
|
351-0090-1003
|
|
4 / 100
|
109
|
0,585
|
0,115
|
70,0
|
0,790
|
10
|
-
|
351-0100-1003
|
|
- / 110
|
119
|
0,535
|
0,100
|
76,0
|
0,870
|
10
|
-
|
351-0110-1003
|
|
4,5 / 114-115
|
124
|
0,515
|
0,095
|
78,5
|
0,910
|
-
|
10
|
351-0115-1003
|
|
4,72 / 120
|
129
|
0,495
|
0,085
|
82,0
|
0,940
|
-
|
10
|
351-0120-1003
|
|
5 / 125
|
134
|
0,475
|
0,075
|
84,5
|
0,980
|
10
|
-
|
351-0125-1003
|
|
- / 130
|
139
|
0,455
|
0,075
|
88,0
|
1,030
|
-
|
10
|
351-0130-1003
|
|
5,5 / 140
|
149
|
0,420
|
0,075
|
94,0
|
1,090
|
-
|
10
|
351-0140-1003
|
|
6 / 150
|
159
|
0,390
|
0,070
|
100,0
|
1,330
|
10
|
-
|
351-0150-1003
|
|
6,3 / 160
|
169
|
0,370
|
0,060
|
106,0
|
1,410
|
-
|
10
|
351-0160-1003
|
|
6,5 / 165
|
174
|
0,360
|
0,060
|
108,0
|
1,455
|
-
|
10
|
351-0165-1003
|
|
- / 170
|
179
|
0,350
|
0,060
|
110,0
|
1,500
|
-
|
10
|
351-0170-1003
|
|
- / 175
|
184
|
0,340
|
0,050
|
114,5
|
1,550
|
-
|
10
|
351-0175-1003
|
|
7 / 178-180
|
189
|
0,330
|
0,050
|
118,0
|
1,590
|
10
|
-
|
351-0180-1003
|
|
8 / 200
|
209
|
0,300
|
0,050
|
130,0
|
1,760
|
10
|
-
|
351-0200-1003
|
|
- / 225
|
234
|
0,265
|
0,035
|
144,5
|
2,200
|
-
|
10
|
351-0225-1003
|
|
9 / 228-229
|
237
|
0,260
|
0,035
|
146,5
|
2,230
|
-
|
10
|
351-0228-1003
|
|
- / 250
|
259
|
0,240
|
0,020
|
160,0
|
2,430
|
10
|
-
|
351-0250-1003
|
|
10 / 254
|
263
|
0,235
|
0,020
|
162,5
|
2,460
|
-
|
10
|
351-0254-1003
|
|
- / 275
|
284
|
0,215
|
0,020
|
174,5
|
2,630
|
-
|
10
|
351-0275-1003
|
|
11 / 280
|
289
|
0,215
|
0,020
|
178,0
|
2,670
|
-
|
10
|
351-0280-1003
|
|
- / 300
|
309
|
0,195
|
0,015
|
190,0
|
2,860
|
-
|
10
|
351-0300-1003
|
|
12 / 305
|
314
|
0,190
|
0,015
|
193,0
|
2,905
|
-
|
10
|
351-0305-1003
|
|
- / 315
|
324
|
0,185
|
0,015
|
198,5
|
3,000
|
-
|
10
|
351-0315-1003
|
|
- / 325
|
334
|
0,185
|
0,015
|
204,5
|
3,100
|
-
|
10
|
351-0325-1003
|
|
13 / 330
|
339
|
0,180
|
0,015
|
207,5
|
3,145
|
-
|
10
|
351-0330-1003
|
|
- / 350
|
359
|
0,170
|
0,015
|
220,0
|
3,330
|
-
|
10
|
351-0350-1003
|
|
14 / 356
|
365
|
0,165
|
0,015
|
223,5
|
3,445
|
-
|
10
|
351-0356-1003
|
|
- / 400
|
409
|
0,145
|
0,010
|
250
|
4,270
|
-
|
10
|
351-0400-1003
|
|
16 / 405-406
|
415
|
0,145
|
0,010
|
254
|
4,335
|
-
|
10
|
351-0406-1003
|
|
- / 450
|
459
|
0,130
|
0,010
|
283,0
|
4,800
|
-
|
10
|
351-0450-1003
|
|
18 / 457
|
466
|
0,130
|
0,010
|
287,5
|
4,875
|
-
|
10
|
351-0457-1003
|
|
- / 500
|
509
|
0,120
|
0,010
|
315,0
|
5,330
|
-
|
10
|
351-0500-1003
|
|
20 / 508
|
517
|
0,120
|
0,010
|
320,0
|
5,415
|
-
|
10
|
351-0508-1003
|
|
www.norres.com.cn 咨询电话：400-628-5425 , 021-63606711、传真：021-33045252
|
| 附件 |
|
|
|
|
|
|
|
|
| CONNECT 228 | CONNECT MOULD ASSEMBLY 233 | CONNECT THREAD FITTING 234 | CONNECT 270-271 | CLAMP 212 | CLAMP 213 | CONNECT 223 | CONNECT 223 |
| 密闭式接头，包括配件 | 快装搭桥式卡箍，用于连接波纹管 |
|
|
|
|
|
|
|
| CONNECT 244 | CONNECT 242 | CONNECT 245 | CONNECT 243 | CONNECT 246 | CONNECT 240 + 241 | CLAMP 212 EC |
| 活套法兰，用于对接法兰，符合DIN 2632/2633，孔型标准DIN... |
螺纹接头 |
三件式紧固管箍，用于配套法兰，符合DIN 32677 |
软套管，滑至接头之上或推进管道之内 |
接地搭桥式卡箍，用于连接波纹管 |
