1.4.5 AIRDUC® PUR 355 HT PDF download [pdf ]
高温软管，重型
|
AIRDUC® PUR 355 HT 高温软管，重型 |
|
|
|
||

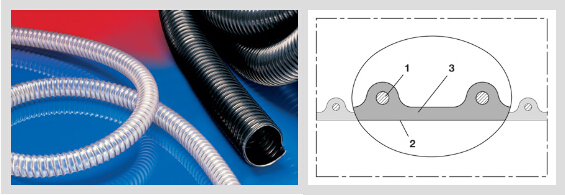

| 应用: | 特性: | 结构: |
| ■ 柔性软管/用于热磨损性粉体、散装物料、 | ■ 重型 | AIRDUC ® 软管 |
| 颗粒和暖气的高吞吐量软管输送 | ■ 高抗磨损 | 1.弹性钢丝牢牢地嵌入管壁内 |
| ■ 塑料工业，颗粒和粉体输送：颗粒输送设备， | ■ 良好的耐热性能 (比TPE及氯丁橡胶好) | 2.管壁: 专利特殊耐高温聚氨酯HT-PUR (Pre-PUR®) |
| 真空料斗/输送机，吸入式输送机，定量给料系统, | ■ 耐压及耐真空性加强 | 3.管壁厚度约为1.4 - 1.5毫米 |
| 散装-装卸, 粉碎机, 研磨机，挤出机，注塑成型机 | ■ 良好的低温柔性 | |
| ■ 吹膜机，挤出机冷却空气 | ■ 依据DIN 26057 3类 | 定制化交货: |
| ■ 胶印机：空气供应、供气柜 | ■ 符合 RoHS 规定 | ■ 可根据要求提供更多直径和长度产品 |
| ■ 纺织工业，蒸汽清扫：蒸汽熨斗，工业熨烫机，熨斗 | ■ 透明 (标准) | |
| ■ 原料输送软管，如粉体，颗粒，砂子，石英，砂石， | 温度范围: | ■ 黑色 (标准) |
| 碎片和刨花 | ■ -40°C 至 125°C | ■ 客户定制喷码 |
| ■ 压缩机，侧槽鼓风机、真空泵、压力 | ||
| 泵、泵 | ||
|
内径
|
外径
|
过压
|
真空
|
弯曲半径
|
重量
|
尺寸长度
|
更多的生产长度
|
订购代码
|
|
in / mm
|
mm
|
bar
|
bar
|
mm
|
bar
|
m
|
m
|
|
| 颜色 透明 | ||||||||
| 1,25 / 32 |
42
|
3,425
|
0,970
|
32,0
|
0,440
|
10
|
15
|
355-0032-3040
|
| 1,5 / 38 |
48
|
3,235
|
0,950
|
36,0
|
0,520
|
10
|
15
|
355-0038-3040
|
| - / 40 |
50
|
3,210
|
0,950
|
38,0
|
0,540
|
10
|
15
|
355-0040-3040
|
| 2 / 50 |
60
|
2,575
|
0,930
|
44,0
|
0,660
|
10
|
15
|
355-0050-3040
|
| - / 55 |
65
|
2,250
|
0,880
|
37,5
|
0,720
|
-
|
10 15
|
355-0055-3040
|
| 2,36 / 60 |
70
|
2,165
|
0,810
|
51,0
|
0,780
|
10
|
15
|
355-0060-3040
|
| 2,5 / 65 |
75
|
2,005
|
0,750
|
53,5
|
0,840
|
-
|
10 15
|
355-0065-3040
|
| - / 70 |
81
|
1,870
|
0,670
|
77,0
|
0,980
|
10
|
15
|
355-0070-3040
|
| 3 / 75 |
86
|
1,755
|
0,615
|
81,0
|
1,040
|
-
|
10 15
|
355-0075-3040
|
| - / 80 |
91
|
1,635
|
0,560
|
85,0
|
1,110
|
10
|
15
|
355-0080-3040
|
| 3,5 / 89-90 |
101
|
1,475
|
0,475
|
94,0
|
1,300
|
-
|
10 15
|
355-0090-3040
|
| 4 / 100 |
111
|
1,315
|
0,390
|
103,0
|
1,490
|
10
|
15
|
355-0100-3040
|
| 颜色 黑色 | ||||||||
| - / 20 |
27
|
4,305
|
1,000
|
21,0
|
0,230
|
-
|
10 15
|
355-0020-1015
|
| 1 / 25 |
32
|
3,840
|
1,000
|
24,5
|
0,280
|
-
|
10 15
|
355-0025-1015
|
| - / 30 |
40
|
3,625
|
0,980
|
31,0
|
0,420
|
-
|
10 15
|
355-0030-1015
|
| 1,25 / 32 |
42
|
3,425
|
0,970
|
32,0
|
0,440
|
10
|
15
|
355-0032-1015
|
| 1,36 / 35 |
45
|
3,330
|
0,970
|
34,0
|
0,480
|
-
|
10 15
|
355-0035-1015
|
| 1,5 / 38 |
48
|
3,235
|
0,950
|
36,0
|
0,520
|
10
|
15
|
355-0038-1015
|
| - / 40 |
50
|
3,210
|
0,950
|
38,0
|
0,540
|
10
|
15
|
355-0040-1015
|
| 2 / 50 |
60
|
2,575
|
0,930
|
44,0
|
0,660
|
10
|
15
|
355-0050-1015
|
| - / 55 |
65
|
2,250
|
0,880
|
37,5
|
0,720
|
-
|
10 15
|
355-0055-1015
|
| 2,36 / 60 |
70
|
2,165
|
0,810
|
51,0
|
0,780
|
10
|
15
|
355-0060-1015
|
| 2,5 / 65 |
75
|
2,005
|
0,750
|
53,5
|
0,840
|
10
|
15
|
355-0065-1015
|
| - / 70 |
81
|
1,870
|
0,670
|
77,0
|
0,980
|
10
|
15
|
355-0070-1015
|
| 3 / 75 |
86
|
1,745
|
0,615
|
80,5
|
1,050
|
10
|
15
|
355-0075-1015
|
| - / 80 |
91
|
1,635
|
0,560
|
85,0
|
1,110
|
10
|
15
|
355-0080-1015
|
| 3,5 / 89-90 |
101
|
1,365
|
0,425
|
94,0
|
1,250
|
-
|
10 15
|
355-0090-1015
|
| 4 / 100 |
111
|
1,315
|
0,390
|
103,0
|
1,490
|
10
|
15
|
355-0100-1015
|
| - / 110 |
121
|
1,195
|
0,360
|
112,0
|
1,630
|
-
|
10 15
|
355-0110-1015
|
| 4,5 / 114-115 |
126
|
1,145
|
0,335
|
116,5
|
1,680
|
-
|
10 15
|
355-0115-1015
|
| 4,72 / 120 |
131
|
1,105
|
0,315
|
121,0
|
1,770
|
-
|
10 15
|
355-0120-1015
|
| 5 / 125 |
136
|
1,060
|
0,295
|
124,5
|
1,840
|
10
|
15
|
355-0125-1015
|
| - / 130 |
141
|
1,015
|
0,270
|
129,0
|
1,910
|
-
|
10 15
|
355-0130-1015
|
| 5,5 / 140 |
151
|
0,945
|
0,240
|
138,0
|
2,030
|
-
|
10 15
|
355-0140-1015
|
| 6 / 150 |
161
|
0,880
|
0,200
|
147,0
|
2,410
|
10
|
15
|
355-0150-1015
|
| 6,3 / 160 |
171
|
0,785
|
0,185
|
154,0
|
2,560
|
-
|
10 15
|
355-0160-1015
|
| - / 170 |
181
|
0,740
|
0,170
|
158,0
|
2,720
|
-
|
10 15
|
355-0170-1015
|
| - / 175 |
186
|
0,720
|
0,155
|
161,0
|
2,740
|
-
|
10 15
|
355-0175-1015
|
| 7 / 178-180 |
191
|
0,735
|
0,150
|
173,0
|
2,870
|
-
|
10 15
|
355-0180-1015
|
| 8 / 200 |
213
|
0,660
|
0,135
|
194,0
|
3,120
|
10
|
15
|
355-0200-1015
|
| - / 225 |
238
|
0,590
|
0,110
|
216,5
|
3,500
|
-
|
10 15
|
355-0225-1015
|
| 9 / 228-229 |
241
|
0,560
|
0,100
|
225,0
|
3,620
|
-
|
10 15
|
355-0228-1015
|
| - / 250 |
263
|
0,535
|
0,085
|
238,0
|
3,880
|
-
|
10 15
|
355-0250-1015
|
| 10 / 254 |
267
|
0,510
|
0,082
|
242,0
|
3,950
|
-
|
10 15
|
355-0254-1015
|
| - / 275 |
288
|
0,485
|
0,080
|
260,5
|
4,260
|
-
|
10
|
355-0275-1015
|
| 11 / 280 |
293
|
0,450
|
0,075
|
265,0
|
4,330
|
-
|
10
|
355-0280-1015
|
| - / 300 |
313
|
0,440
|
0,070
|
282,0
|
5,160
|
-
|
10
|
355-0300-1015
|
| 12 / 305 |
318
|
0,415
|
0,068
|
287,0
|
5,245
|
-
|
10
|
355-0305-1015
|
| - / 315 |
328
|
0,405
|
0,065
|
295,5
|
5,410
|
-
|
10
|
355-0315-1015
|
| - / 325 |
338
|
0,405
|
0,065
|
304,5
|
5,580
|
-
|
10
|
355-0325-1015
|
| 13 / 330 |
343
|
0,390
|
0,060
|
309,0
|
5,670
|
-
|
10
|
355-0330-1015
|
| - / 350 |
363
|
0,380
|
0,055
|
326,0
|
6,000
|
-
|
10
|
355-0350-1015
|
| 14 / 356 |
369
|
0,360
|
0,055
|
341,5
|
6,150
|
-
|
10
|
355-0356-1015
|
| - / 375 |
388
|
0,340
|
0,050
|
350,5
|
6,420
|
-
|
10
|
355-0375-1015
|
| - / 400 |
413
|
0,335
|
0,045
|
370,0
|
8,020
|
-
|
10
|
355-0400-1015
|
| 16 / 405-406 |
419
|
0,315
|
0,040
|
376,0
|
8,150
|
-
|
10
|
355-0406-1015
|
| - / 450 |
463
|
0,295
|
0,035
|
414,0
|
9,000
|
-
|
10
|
355-0450-1015
|
| 18 / 457 |
470
|
0,275
|
0,035
|
421,0
|
9,200
|
-
|
10
|
355-0457-1015
|
| - / 500 |
514
|
0,270
|
0,030
|
460,0
|
10,000
|
-
|
10
|
355-0500-1015
|
| 20 / 508 |
522
|
0,250
|
0,030
|
469,0
|
10,250
|
-
|
10
|
355-0508-1015
|
|
www.norres.com.cn 咨询电话：400-628-5425 , 021-63606711、传真：021-33045252
|
| 附件 |
|
|
|
|
|
|
|
|
| CONNECT 228 | CONNECT MOULD ASSEMBLY 233 | CONNECT THREAD FITTING 234 | CONNECT 270-271 | CLAMP 212 | CLAMP 213 | CONNECT PRESS ASSEMBLY 232 | CLAMP 217 |
| 密闭式接头，包括配件 | 快装搭桥式卡箍，用于连接波纹管 | 扣压接头系统，包括配件 |
|
|
|
| CLAMP 216 | CLAMP 212 EC |
CONNECT SAFETY CLAMP ASSEMBLY 231 |
| 软管卡箍，用于重型波纹软管的防水连接 | 接地搭桥式卡箍，用于连接波纹管 | 通用安全管箍连接系统 |
