7.3.0 AIRDUC® PUR-INOX 355 FOOD-AS PDF download [pdf ]
防静电食品软管和制药软管，重型，不锈钢（INOX）
|
AIRDUC ® PUR-INOX 355 FOOD AS 防静电食品软管和制药软管，重型，不锈钢（INOX） |
|
|
|
||
| 应用: | ■ 批准依据EU指令10/2011（食品模拟物E） | 结构: |

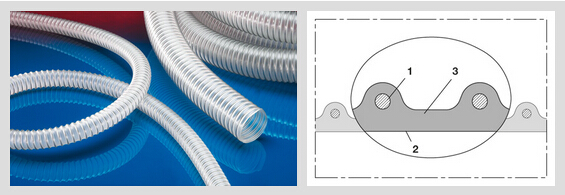

| ■ 柔性软管/用于磨损性粉体、散装物料、 | ■ 无嗅无味 | AIRDUC ® 软管 |
| 颗粒和气体的软管输送 | ■ 耐微生物及水解 | 1.弹性钢丝牢牢地嵌入管壁内, 螺旋丝: 不锈钢丝(INOX) |
| ■ 食品工业，制药工业：食品，制药 | ■ 良好的低温柔性 | 2.管壁: 永久抗静电聚醚聚氨酯 (Pre-PUR®) |
| ■ 干燥食品输送，如：大米、麦片、糖、奶粉、 | ■ 永久抗静电壁：电子和表面电阻值<10⁹ Ω | 3.管壁厚度约为1.4 - 1.5毫米 |
| 各种粉末、咖啡、茶叶、谷物类、面粉、冷冻食品 | ■ 依据ATEX 2014/34/EU和德国TRGS 727:易燃粉尘和 | |
| ■ 真空输送设备，真空料斗，吸入式输送机，定量给料系统 | 粒状材料的气力输送(20,21，22区内），易燃粉尘抽吸 | 定制化交货: |
| ■ 制粒机/压片机 | （22区内），用于输送易燃性液体（0,1,2区内），1区和 | ■ 可根据要求提供更多直径和长度产品 |
| ■ 搅拌机，干燥机，包装机，散装-装卸，研磨机 | 2区内使用（气体），0区内使用（气体） | ■ 透明 (标准) |
| ■ 工业真空吸尘器，真空吸尘器 | ■ 依据DIN 26057 3类 | ■ 客户定制喷码 |
| ■ 爆炸危险区域 | ■ 制造过程符合GMP EC 2023/2006 | |
| ■ 牲畜栏，动物棚：饲料输送，饲料加工厂，动物饲料运输 | ■ 符合 RoHS 规定 | |
| 特性: | 温度范围: | |
| ■ 重型 | ■ -40°C 至 90°C | |
| ■ 高抗磨损 | ||
| ■ 耐压及耐真空性加强 | ||
| ■ 根据欧盟指令10/2011和最新指令2015/174，整管获得 | ||
| 独立检测实验室认可，食品级聚氨酯，符合：FDA 21 CFR | ||
| 177.2600 |
|
内径
|
外径
|
过压
|
真空
|
弯曲半径
|
重量
|
尺寸长度
|
更多的生产长度
|
订购代码
|
|
in / mm
|
mm
|
bar
|
bar
|
mm
|
bar
|
m
|
m
|
|
|
1 / 25
|
32
|
3,470
|
0,900
|
19,5
|
0,280
|
10
|
-
|
355-0025-1018
|
|
- / 30
|
39
|
3,200
|
0,880
|
24,0
|
0,395
|
-
|
10
|
355-0030-1018
|
|
1,25 / 32
|
42
|
3,095
|
0,875
|
26,0
|
0,440
|
10
|
-
|
355-0032-1018
|
|
1,36 / 35
|
45
|
3,010
|
0,870
|
27,5
|
0,480
|
-
|
10
|
355-0035-1018
|
|
1,5 / 38
|
48
|
2,925
|
0,865
|
29,0
|
0,520
|
10
|
-
|
355-0038-1018
|
|
- / 40
|
50
|
2,900
|
0,855
|
30,0
|
0,540
|
10
|
-
|
355-0040-1018
|
|
1,75 / 44-45
|
55
|
2,615
|
0,845
|
32,5
|
0,600
|
-
|
10
|
355-0045-1018
|
|
2 / 50
|
60
|
2,330
|
0,835
|
35,0
|
0,660
|
10
|
-
|
355-0050-1018
|
|
- / 55
|
65
|
2,145
|
0,785
|
37,5
|
0,720
|
-
|
10
|
355-0055-1018
|
|
2,36 / 60
|
70
|
1,955
|
0,730
|
40,0
|
0,780
|
10
|
-
|
355-0060-1018
|
|
2,5 / 65
|
75
|
1,815
|
0,675
|
42,5
|
0,840
|
10
|
-
|
355-0065-1018
|
|
- / 70
|
81
|
1,690
|
0,605
|
62,0
|
0,980
|
10
|
-
|
355-0070-1018
|
|
3 / 75
|
86
|
1,575
|
0,555
|
65,5
|
1,050
|
10
|
-
|
355-0075-1018
|
|
- / 80
|
91
|
1,480
|
0,505
|
69,0
|
1,110
|
10
|
-
|
355-0080-1018
|
|
3,5 / 89-90
|
101
|
1,335
|
0,430
|
76,0
|
1,300
|
-
|
10
|
355-0090-1018
|
|
4 / 100
|
111
|
1,190
|
0,355
|
83,0
|
1,490
|
10
|
-
|
355-0100-1018
|
|
- / 110
|
121
|
1,085
|
0,325
|
90,0
|
1,630
|
-
|
10
|
355-0110-1018
|
|
4,5 / 114-115
|
126
|
1,045
|
0,305
|
93,5
|
1,700
|
-
|
10
|
355-0115-1018
|
|
4,72 / 120
|
131
|
1,000
|
0,280
|
97,0
|
1,770
|
-
|
10
|
355-0120-1018
|
|
5 / 125
|
136
|
0,960
|
0,265
|
100,5
|
1,840
|
10
|
-
|
355-0125-1018
|
|
- / 130
|
141
|
0,930
|
0,250
|
104,0
|
1,955
|
-
|
10
|
355-0130-1018
|
|
5,5 / 140
|
151
|
0,865
|
0,215
|
111,0
|
2,185
|
-
|
10
|
355-0140-1018
|
|
6 / 150
|
161
|
0,800
|
0,180
|
118,0
|
2,410
|
10
|
-
|
355-0150-1018
|
|
6,3 / 160
|
172
|
0,785
|
0,185
|
125,0
|
2,560
|
-
|
10
|
355-0160-1018
|
|
6,5 / 165
|
176
|
0,765
|
0,180
|
128,5
|
2,645
|
-
|
10
|
355-0165-1018
|
|
- / 170
|
182
|
0,745
|
0,170
|
132,0
|
2,730
|
-
|
10
|
355-0170-1018
|
|
- / 175
|
187
|
0,725
|
0,160
|
135,5
|
2,815
|
-
|
10
|
355-0175-1018
|
|
7 / 178-180
|
191
|
0,700
|
0,150
|
139,0
|
2,900
|
10
|
-
|
355-0180-1018
|
|
8 / 200
|
213
|
0,630
|
0,135
|
156,0
|
3,120
|
10
|
-
|
355-0200-1018
|
|
- / 225
|
241
|
0,580
|
0,125
|
177,5
|
3,395
|
-
|
10
|
355-0225-1018
|
|
9 / 228-229
|
245
|
0,575
|
0,125
|
180,0
|
3,430
|
-
|
10
|
355-0228-1018
|
|
- / 250
|
269
|
0,530
|
0,115
|
198,5
|
3,670
|
-
|
10
|
355-0250-1018
|
|
10 / 254
|
274
|
0,520
|
0,115
|
202,0
|
3,715
|
-
|
10
|
355-0254-1018
|
|
- / 275
|
297
|
0,475
|
0,105
|
220,0
|
3,945
|
-
|
10
|
355-0275-1018
|
|
11 / 280
|
303
|
0,465
|
0,105
|
224,0
|
4,000
|
-
|
10
|
355-0280-1018
|
|
- / 300
|
325
|
0,425
|
0,095
|
241,0
|
4,220
|
-
|
10
|
355-0300-1018
|
|
12 / 305
|
331
|
0,415
|
0,095
|
245,5
|
4,275
|
-
|
10
|
355-0305-1018
|
|
- / 315
|
342
|
0,395
|
0,090
|
254,0
|
4,385
|
-
|
10
|
355-0315-1018
|
|
- / 325
|
353
|
0,375
|
0,085
|
262,5
|
4,495
|
-
|
10
|
355-0325-1018
|
|
13 / 330
|
359
|
0,365
|
0,085
|
266,5
|
4,550
|
-
|
10
|
355-0330-1018
|
|
- / 350
|
381
|
0,325
|
0,075
|
283,5
|
4,770
|
-
|
10
|
355-0350-1018
|
|
14 / 356
|
388
|
0,315
|
0,070
|
288,5
|
4,835
|
-
|
10
|
355-0356-1018
|
|
- / 400
|
436
|
0,225
|
0,001
|
326,0
|
5,320
|
-
|
10
|
355-0400-1018
|
|
16 / 405-406
|
443
|
0,215
|
0,001
|
331,0
|
5,385
|
-
|
10
|
355-0406-1018
|
|
- / 450
|
490
|
0,125
|
0,001
|
368,5
|
5,870
|
-
|
10
|
355-0450-1018
|
|
18 / 457
|
498
|
0,110
|
0,001
|
374,5
|
5,945
|
-
|
10
|
355-0457-1018
|
|
- / 500
|
544
|
0,020
|
0,001
|
411,0
|
6,420
|
-
|
10
|
355-0500-1018
|
|
20 / 508
|
552
|
0,001
|
0,001
|
418,0
|
6,510
|
-
|
10
|
355-0508-1018
|
|
www.norres.com.cn 咨询电话：400-628-5425 , 021-63606711、传真：021-33045252
|
| 附件 |
|
|
|
|
|
|
|
|

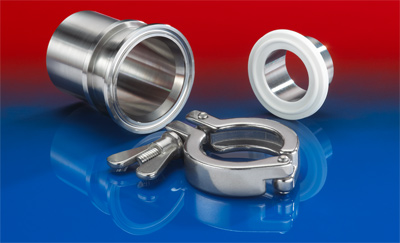

| CONNECT 228 | CONNECT MOULD ASSEMBLY 233 | CONNECT THREAD FITTING 234 | CONNECT 270-271 | CLAMP 212 | CLAMP 213 | CLAMP 217 | CONNECT 223 |
| 密闭式接头，包括配件 |
快装搭桥式卡箍，用于连接波纹管 |
|
|
|
|
CONNECT SAFETY CLAMP ASSEMBLY 231 |
CLAMP 216 | CONNECT TRI-CLAMP FITTING 245 |
| 通用安全管箍连接系统 | 软管卡箍，用于重型波纹软管的防水连接 | 三件式管箍，依据DIN 32676和ISO 2853标准 |
