6.3.0 TIMBERDUC® PUR 533 AS PDF download [pdf ]
木工用抗静电聚氨酯软管，重型，阻燃
|

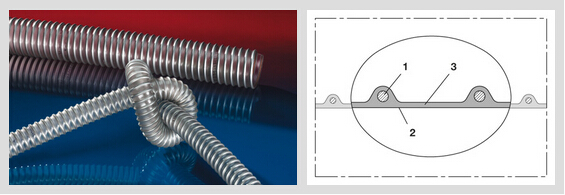

TIMBERDUC ® PUR 533 AS
|
|
|
|
||
| 应用: | ■ 依据ATEX 2014/34/EU和德国TRGS 727:易燃粉尘和 | 结构: |
| ■ 回收装置，除尘系统，过滤系统，油雾回收 | 粒状材料的气力输送(20,21，22区内），易燃粉尘 | AIRDUC ® 软管 |
| ■ 爆炸危险区域 | 抽吸（22区内），用于输送易燃性液体（0,1,2区内）， | 1.弹性钢丝牢牢地嵌入管壁内 |
| ■ 木屑回收，刨花回收：家具生产，锯木厂 | 1区和2区内使用（气体），0区内使用（气体） | 2.管壁：永久抗静电优质聚氨酯（Pre-PUR®)， |
| ■ 木屑回收：垂直面板锯, 锯床，木工机械， | ■ 遵守德国木材贸易委员会制定的安全规定 | 抗木材和木材防腐剂的侵蚀 |
| 边加工机，地板打磨机 | ■ 依据DIN 26057 2类 | 3.管壁厚度约为0.7毫米 |
| ■ 符合 RoHS 规定 | ||
| 特性: | 定制化交货: | |
| ■ 重型 | 温度范围: | ■ 可根据要求提供更多直径和长度产品 |
| ■ 高抗磨损 | ■ -40℃至90℃ | ■ 透明+部分着银色 (标准) |
| ■ 耐压及耐真空性加强 | ■ 短时间可达125°C | ■ 特殊颜色: 局部着色, 全部着色 |
| ■ 耐微生物 | ■ 客户定制喷码 | |
| ■ 良好的低温柔性 | ||
| ■ 阻燃依据: DIN 4102-B1 | ||
| ■ 永久抗静电壁：电子和表面电阻值<10⁹ Ω |
|
内径
|
外径
|
真空
|
弯曲半径
|
重量
|
尺寸长度
|
更多的生产长度
|
订购代码
|
|
in / mm
|
mm
|
bar
|
bar
|
kg/m
|
m
|
m
|
|
| - / 110 |
119
|
0,110
|
76,0
|
0,860
|
10
|
15
|
533-0110-0000
|
| - / 130 |
139
|
0,085
|
88,0
|
1,000
|
10
|
15
|
533-0130-0000
|
| - / 170 |
179
|
0,065
|
110,0
|
1,540
|
-
|
10 15
|
533-0170-0000
|
| - / 175 |
184
|
0,060
|
114,0
|
1,585
|
-
|
10 15
|
533-0175-0000
|
| - / 225 |
234
|
0,040
|
144,5
|
2,030
|
10
|
15
|
533-0225-0000
|
| - / 250 |
259
|
0,020
|
160,0
|
2,250
|
10
|
15
|
533-0250-0000
|
| - / 275 |
284
|
0,020
|
175,0
|
2,465
|
-
|
10
|
533-0275-0000
|
| - / 300 |
309
|
0,020
|
190,0
|
2,690
|
10
|
-
|
533-0300-0000
|
| - / 315 |
324
|
0,020
|
198,5
|
2,820
|
10
|
-
|
533-0315-0000
|
| - / 325 |
334
|
0,015
|
204,5
|
2,910
|
-
|
10
|
533-0325-0000
|
| - / 350 |
359
|
0,015
|
220,0
|
3,130
|
10
|
-
|
533-0350-0000
|
| - / 40 |
48
|
0,420
|
33,0
|
0,350
|
10
|
15
|
533-0040-0000
|
| - / 400 |
409
|
0,010
|
250,0
|
4,020
|
10
|
-
|
533-0400-0000
|
| - / 70 |
79
|
0,210
|
52,0
|
0,560
|
10
|
15
|
533-0070-0000
|
| - / 80 |
89
|
0,175
|
58,0
|
0,630
|
10 15
|
-
|
533-0080-0000
|
| 1,75 / 44-45 |
53
|
0,385
|
35,5
|
0,380
|
10
|
15
|
533-0045-0000
|
| 10 / 254 |
263
|
0,020
|
162,5
|
2,285
|
-
|
10 15
|
533-0254-0000
|
| 11 / 280 |
289
|
0,020
|
178,0
|
2,510
|
10
|
-
|
533-0280-0000
|
| 12 / 305 |
314
|
0,020
|
193,0
|
2,735
|
-
|
10
|
533-0305-0000
|
| 13 / 330 |
339
|
0,015
|
207,5
|
2,955
|
-
|
10
|
533-0330-0000
|
| 14 / 356 |
365
|
0,015
|
223,5
|
3,235
|
-
|
10
|
533-0356-0000
|
| 16 / 405-406 |
415
|
0,005
|
253,5
|
4,075
|
-
|
10
|
533-0406-0000
|
| 2 / 50 |
58
|
0,365
|
39,0
|
0,420
|
10 15
|
-
|
533-0050-0000
|
| 2,36 / 60 |
68
|
0,285
|
45,0
|
0,490
|
10
|
15
|
533-0060-0000
|
| 2,5 / 65 |
73
|
0,255
|
47,5
|
0,530
|
10
|
15
|
533-0065-0000
|
| 3 / 75 |
84
|
0,195
|
54,5
|
0,600
|
10
|
15
|
533-0075-0000
|
| 3,5 / 89-90 |
99
|
0,155
|
64,0
|
0,710
|
10
|
15
|
533-0090-0000
|
| 4 / 100 |
109
|
0,120
|
70,0
|
0,780
|
10 15
|
-
|
533-0100-0000
|
| 4,5 / 114-115 |
124
|
0,105
|
78,5
|
1,110
|
-
|
10 15
|
533-0115-0000
|
| 4,72 / 120 |
129
|
0,105
|
82,0
|
0,930
|
10 15
|
-
|
533-0120-0000
|
| 5 / 125 |
134
|
0,085
|
84,5
|
0,970
|
10
|
15
|
533-0125-0000
|
| 5,5 / 140 |
149
|
0,085
|
94,0
|
1,080
|
10 15
|
-
|
533-0140-0000
|
| 6 / 150 |
159
|
0,075
|
100,0
|
1,370
|
10 15
|
-
|
533-0150-0000
|
| 6,3 / 160 |
169
|
0,065
|
106,0
|
1,460
|
10 15
|
-
|
533-0160-0000
|
| 6,5 / 165 |
174
|
0,065
|
108,0
|
1,500
|
-
|
10 15
|
533-0165-0000
|
| 7 / 178-180 |
189
|
0,055
|
118,0
|
1,630
|
10
|
15
|
533-0180-0000
|
| 8 / 200 |
209
|
0,055
|
130,0
|
1,810
|
10 15
|
-
|
533-0200-0000
|
| 9 / 228-229 |
237
|
0,040
|
146,5
|
2,055
|
-
|
10 15
|
533-0228-0000
|
|
www.norres.com.cn 咨询电话：400-628-5425 , 021-63606711、传真：021-33045252
|
| 附件 |
|
|
|
|
|
|
|
|
| CONNECT 228 | CONNECT MOULD ASSEMBLY 233 | CONNECT THREAD FITTING 234 | CONNECT 270-271 | CLAMP 212 | CLAMP 213 | CLAMP 217 | CONNECT 223 |
| 密闭式接头，包括配件 | 快装搭桥式卡箍，用于连接波纹管 |
|
|
|
|
|
|
| CONNECT 244 | CONNECT 242 | CONNECT 245 | CONNECT 243 | CONNECT 246 | CONNECT 240 + 241 |
| 活套法兰，用于对接法兰，符合DIN 2632/2633，孔型标准DIN... |
螺纹接头 |
三件式紧固管箍，用于配套法兰，符合DIN 32677 |
软套管，滑至接头之上或推进管道之内 |
