3.2.0 AIRDUC® PVC 341 PDF download [pdf ]
PVC软管，中等重型
|
AIRDUC ® PVC 341 PVC软管，中等重型 |
|
|
|
||
| 应用: | ■ 不含增塑剂 | 定制化交货: |
| ■ 柔性软管/用于气体、灰尘、粉体和纤维的软管输送 | ■ 阻燃符合UL94-HB标准 | ■ 可根据要求提供更多直径和长度产品 |
| ■ 回收装置，除尘系统，过滤系统，油雾回收 | ■ 符合 RoHS 规定 | ■ 灰色 (标准) |
| ■ 电镀回收 | ■ 特殊颜色：透明，全部着色 | |
| ■ 化学工业：化学蒸汽，装载臂蒸汽回流软管， | 温度范围: | ■ 客户定制喷码 |
| 油漆蒸汽，喷雾回收 | ■ -20°C 至 70°C | |
| ■ 加热软管：外保护软管 | ■ 短时间可达80°C | |

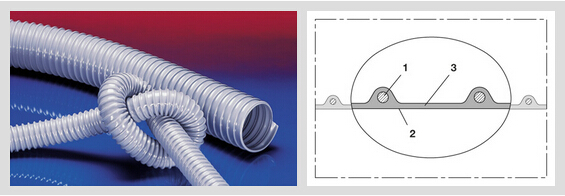

| 特性: | 结构: | |
| ■ 中等重型 | AIRDUC ® 软管 | |
| ■ 良好的耐碱及耐酸性能 | 1. 弹性钢丝牢牢地嵌入管壁内 | |
| ■ 良好的抗化学性能 | 2. 高品质软质PVC材料 | |
| 3. 管壁厚度约为0.9毫米 |
|
内径
|
外径
|
过压
|
真空
|
弯曲半径
|
重量
|
尺寸长度
|
更多的生产长度
|
订购代码
|
|
in / mm
|
mm
|
bar
|
bar
|
mm
|
kg/m
|
m
|
m
|
|
|
- / 20
|
27
|
1,370
|
0,260
|
17,0
|
0,190
|
10
|
15
|
341-0020-0000
|
|
1 / 25
|
32
|
1,110
|
0,250
|
19,5
|
0,230
|
10
|
15
|
341-0025-0000
|
|
- / 30
|
38
|
0,930
|
0,235
|
23,0
|
0,250
|
10
|
15
|
341-0030-0000
|
|
1,25 / 32
|
40
|
0,875
|
0,230
|
24,0
|
0,270
|
10
|
15
|
341-0032-0000
|
|
1,36 / 35
|
43
|
0,800
|
0,225
|
25,5
|
0,300
|
10
|
15
|
341-0035-0000
|
|
1,5 / 38
|
46
|
0,740
|
0,215
|
27,0
|
0,320
|
10
|
15
|
341-0038-0000
|
|
- / 40
|
48
|
0,705
|
0,210
|
28,0
|
0,330
|
10
|
15
|
341-0040-0000
|
|
- / 42
|
50
|
0,670
|
0,205
|
29,0
|
0,350
|
10
|
15
|
341-0042-0000
|
|
1,75 / 44-45
|
53
|
0,630
|
0,195
|
30,5
|
0,370
|
10
|
15
|
341-0045-0000
|
|
2 / 50
|
58
|
0,565
|
0,180
|
33,0
|
0,410
|
10 15
|
-
|
341-0050-0000
|
|
- / 55
|
63
|
0,515
|
0,160
|
35,5
|
0,450
|
10
|
15
|
341-0055-0000
|
|
2,36 / 60
|
68
|
0,475
|
0,145
|
38,0
|
0,490
|
10 15
|
-
|
341-0060-0000
|
|
2,5 / 65
|
73
|
0,440
|
0,125
|
40,5
|
0,520
|
10
|
15
|
341-0065-0000
|
|
- / 70
|
79
|
0,410
|
0,105
|
44,0
|
0,540
|
10
|
15
|
341-0070-0000
|
|
3 / 75
|
84
|
0,380
|
0,095
|
46,5
|
0,580
|
10
|
15
|
341-0075-0000
|
|
- / 80
|
89
|
0,360
|
0,090
|
49,0
|
0,610
|
10
|
15
|
341-0080-0000
|
|
3,5 / 89-90
|
99
|
0,320
|
0,075
|
54,0
|
0,700
|
10
|
15
|
341-0090-0000
|
|
4 / 100
|
109
|
0,285
|
0,060
|
59,0
|
0,850
|
10 15
|
20
|
341-0100-0000
|
|
- / 105
|
114
|
0,275
|
0,060
|
61,5
|
0,890
|
10
|
15
|
341-0105-0000
|
|
- / 110
|
119
|
0,260
|
0,055
|
64,0
|
0,940
|
10
|
15
|
341-0110-0000
|
|
4,5 / 114-115
|
124
|
0,250
|
0,055
|
66,5
|
0,980
|
10
|
15
|
341-0115-0000
|
|
4,72 / 120
|
129
|
0,240
|
0,050
|
69,0
|
1,020
|
10
|
15
|
341-0120-0000
|
|
5 / 125
|
134
|
0,230
|
0,040
|
71,5
|
1,060
|
10
|
15
|
341-0125-0000
|
|
- / 130
|
139
|
0,220
|
0,040
|
74,0
|
1,100
|
10
|
15
|
341-0130-0000
|
|
5,5 / 140
|
149
|
0,205
|
0,040
|
79,0
|
1,180
|
10
|
15
|
341-0140-0000
|
|
6 / 150
|
159
|
0,190
|
0,040
|
84,0
|
1,260
|
10
|
15
|
341-0150-0000
|
|
6,3 / 160
|
169
|
0,180
|
0,035
|
89,0
|
1,350
|
10
|
15 20
|
341-0160-0000
|
|
6,5 / 165
|
174
|
0,175
|
0,035
|
91,5
|
1,390
|
-
|
10 15
|
341-0165-0000
|
|
- / 170
|
179
|
0,170
|
0,030
|
94,0
|
1,430
|
-
|
10 15
|
341-0170-0000
|
|
- / 175
|
184
|
0,165
|
0,030
|
96,5
|
1,470
|
-
|
10 15
|
341-0175-0000
|
|
7 / 178-180
|
189
|
0,160
|
0,030
|
99,0
|
1,510
|
10
|
15
|
341-0180-0000
|
|
8 / 200
|
209
|
0,145
|
0,030
|
109,0
|
1,670
|
10 15
|
-
|
341-0200-0000
|
|
- / 225
|
234
|
0,130
|
0,020
|
121,5
|
2,260
|
10
|
15
|
341-0225-0000
|
|
9 / 228-229
|
237
|
0,125
|
0,018
|
123,0
|
2,300
|
-
|
10 15
|
341-0228-0000
|
|
- / 250
|
259
|
0,115
|
0,010
|
134,0
|
2,510
|
10
|
-
|
341-0250-0000
|
|
10 / 254
|
263
|
0,110
|
0,010
|
136,0
|
2,550
|
-
|
10
|
341-0254-0000
|
|
- / 275
|
284
|
0,105
|
0,010
|
146,5
|
2,760
|
-
|
10
|
341-0275-0000
|
|
11 / 280
|
289
|
0,100
|
0,010
|
149,0
|
2,800
|
10
|
-
|
341-0280-0000
|
|
- / 300
|
309
|
0,095
|
0,010
|
159,0
|
3,000
|
10
|
-
|
341-0300-0000
|
|
12 / 305
|
314
|
0,093
|
0,010
|
161,5
|
3,005
|
-
|
10
|
341-0305-0000
|
|
- / 315
|
324
|
0,090
|
0,010
|
166,5
|
3,150
|
-
|
10
|
341-0315-0000
|
|
- / 325
|
334
|
0,085
|
0,010
|
171,5
|
3,250
|
-
|
10
|
341-0325-0000
|
|
13 / 330
|
339
|
0,084
|
0,010
|
174,0
|
3,300
|
-
|
10
|
341-0330-0000
|
|
- / 350
|
359
|
0,080
|
0,005
|
184,0
|
3,500
|
10
|
-
|
341-0350-0000
|
|
14 / 356
|
365
|
0,078
|
0,005
|
187,1
|
3,620
|
-
|
10
|
341-0356-0000
|
|
- / 400
|
410
|
0,070
|
0,005
|
210,0
|
4,490
|
10
|
-
|
341-0400-0000
|
|
16 / 405-406
|
416
|
0,069
|
0,005
|
213,0
|
4,557
|
-
|
10
|
341-0406-0000
|
|
- / 450
|
460
|
0,065
|
0,005
|
235,0
|
5,050
|
-
|
10
|
341-0450-0000
|
|
18 / 457
|
467
|
0,063
|
0,005
|
238,5
|
5,130
|
-
|
10
|
341-0457-0000
|
|
- / 500
|
510
|
0,055
|
0,005
|
260,0
|
5,600
|
10
|
-
|
341-0500-0000
|
|
20 / 508
|
518
|
0,053
|
0,005
|
264,0
|
5,680
|
-
|
10
|
341-0508-0000
|
|
www.norres.com.cn 咨询电话：400-628-5425 , 021-63606711、传真：021-33045252
|
| 附件 |
|
|
|
|
|
|
|
|
| CONNECT 228 | CONNECT 240 + 241 | CLAMP 212 EC | CONNECT 270-271 | CLAMP 212 | CLAMP 213 | CLAMP 217 | CONNECT 223 |
| 软套管，滑至接头之上或推进管道之内 | 接地搭桥式卡箍，用于连接波纹管 | 快装搭桥式卡箍，用于连接波纹管 |
|
|
|
|
|
| CONNECT 244 | CONNECT 242 | CONNECT 245 | CONNECT 243 | CONNECT 246 |
| 活套法兰，用于对接法兰，符合DIN 2632/2633，孔型标准DIN... |
螺纹接头 |
三件式紧固管箍，用于配套法兰，符合DIN 32677 |
