用途 | 工厂设备配管、各种机械安装用接头 | |
|---|---|---|---|
| 材料 | 不锈钢 | ||
| 材料详情 | SUS316L | ||
| 规格 | |||
| 其它 |
接头的特点
| · 使用注意事项 | |
|---|---|
| 【耐腐蚀】 | 耐药品、寿命长。 |
| 【防漏、防脱】 | 氟化胶管具备特殊管接头构造，防水性出色且不易脱落，所以十分安全。 |
| 【防漏、防脱】 | 管接头较长，可用2只胶管夹紧固胶管，安全安心。 |

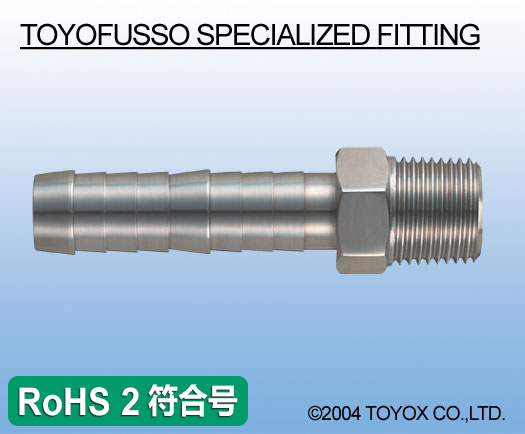

| *TOYOFUSSO胶管专用接头为符合RoHS2修订版标准的产品。 | |
 |
接头规格表
| 竹节式接头 | 型号 | 适合胶管 尺寸 |
尺寸（mm） | 内含数量 （个） |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| TOYOFUSSO胶管专用接头 | A | B | C | D | E | F | HEX | R | |||
  |
FJN- 9-R3/8 | 9φ | 61 | 38 | 8 | 15 | φ7.0 | φ10.5 | 17 | 3/8 | 2 |
| FJN-12-R1/2 | 12φ | 66 | 38 | 10 | 18 | φ9.0 | φ13.5 | 22 | 1/2 | 2 | |
| FJN-15-R1/2 | 15φ | 86 | 58 | 10 | 18 | φ11.5 | φ16.5 | 22 | 1/2 | 2 | |
| FJN-19-R3/4 | 19φ | 93 | 58 | 15 | 20 | φ15.0 | φ20.5 | 27 | 3/4 | 2 | |
| FJN-25-R1 | 25φ | 95 | 58 | 15 | 22 | φ20.0 | φ27.0 | 35 | 1 | 2 | |
| FJN-32-R1-1/4 | 32φ | 103 | 66 | 12 | 25 | φ27.0 | φ34.0 | 46 | 1-1/4 | 1 | |
| FJN-38-R1-1/2 | 38φ | 103 | 66 | 12 | 25 | φ33.0 | φ40.0 | 50 | 1-1/2 | 1 | |
| FJN-50-R2 | 50φ | 109 | 66 | 13 | 30 | φ45.0 | φ52.0 | 60 | 2 | 1 | |
适用胶管一览
*适用压力与适用温度范围请参照适用胶管的相关规格。
| TOYOFUSSO胶管专用接头 | 适用胶管 | |||
|
TOYOFUSSO ( 耐药品、耐溶剂胶管 ) |
TOYOFUSSO-E ( 耐药品、耐溶剂胶管 ) |
TOYOFUSSO-S ( 耐药品、耐溶剂胶管 ) |
|
| FF | FFE | FFS | ||
 |
 |
 |
||
| 氟 | 氟 | 氟 | ||
| 耐药品 | 耐药品 | 耐药品 | ||
| 非粘附性 | 非粘附性 | 非粘附性 | ||
| 防静电 | 真空 | |||
| 接头材质：SUS制 | ||||
| 型号 | 螺栓规格 | |||
| FJN-9-R3/8 | R3/8 | ○ | – | – |
|---|---|---|---|---|
| FJN-12-R1/2 | R1/2 | ○ | ○ | – |
| FJN-15-R1/2 | R1/2 | ○ | ○ | ○ |
| FJN-19-R3/4 | R3/4 | ○ | ○ | ○ |
| FJN-25-R1 | R1 | ○ | ○ | ○ |
| FJN-32-R1-1/4 | R1-1/4 | ○ | ○ | ○ |
| FJN-38-R1-1/2 | R1-1/2 | ○ | ○ | ○ |
| FJN-50-R2 | R2 | ○ | – | – |
