11.13.0 CP HiTex 485 PDF download [pdf ]
高温抽吸吹风管; 多层, 韧性强,

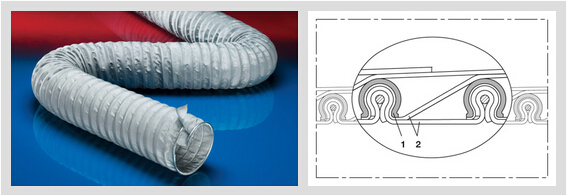

| CP HiTex 485 |
 |
|
 |
||
| 应用: | ■ 良好的耐热性能 | CP结构 |
| ■ 汽车废气排放系统、汽车尾气回收：软 | ■ 高弯曲性+高压缩性 | |
| 管卷盘，地面开槽通道，地下回收系统 | ■ 夹型内部管壁被紧紧夹住 | 1. 卡箍螺纹：镀锌钢 |
| ■ 汽车废气排放系统、汽车尾气回收：发 | ■ 弯曲半径小 | 2. 多层管壁 |
| 动机检测台，废气检测 | ■ 不易扭结 | 3. 管壁：内外壁高温织物特殊涂层 |
| ■ 波纹管，补偿器 | ■ 符合RoHs规定 | |
| 交货方式: | ||
| 特性: | 温度范围: | ■ 可提供其它长度及直径产品 |
| ■ 多层 | ■ 短时间可达550°C | ■ 不锈钢（INOX）卡箍结构 |
| ■ 绝热 | ■ 可根据客户要求设计特殊卡箍形式， | |
| ■ 适合轻度过压 | 结构: | 支撑螺旋间距，管壁材料 |
内径
|
外径
|
真空
|
弯曲半径
|
重量
|
尺寸长度
|
更多的生产长度
|
订购代码
|
in / mm
|
mm
|
bar
|
mm
|
bar
|
m
|
m
|
|
4 / 100-102 |
115 |
0,150 |
53,0 |
1,640 |
6 |
- |
485-0100-0000 |
- / 110 |
125 |
0,130 |
57,0 |
1,790 |
3 6 |
- |
485-0110-0000 |
4,5 / 114-115 |
130 |
0,120 |
59,5 |
1,860 |
3 6 |
- |
485-0115-0000 |
4,72 / 120 |
135 |
0,110 |
61,0 |
1,940 |
3 6 |
- |
485-0120-0000 |
5 / 125-127 |
140 |
0,100 |
62,5 |
2,020 |
3 6 |
- |
485-0125-0000 |
- / 130 |
145 |
0,095 |
65,0 |
2,090 |
- |
3 6 |
485-0130-0000 |
5,5 / 140 |
155 |
0,075 |
69,0 |
2,240 |
3 6 |
- |
485-0140-0000 |
6 / 150-152 |
165 |
0,060 |
73,0 |
1,860 |
3 6 |
- |
485-0150-0000 |
6,3 / 160 |
175 |
0,055 |
77,0 |
1,980 |
3 6 |
- |
485-0160-0000 |
6,5 / 165 |
180 |
0,050 |
79,0 |
2,040 |
- |
3 6 |
485-0165-0000 |
- / 170 |
185 |
0,050 |
81,0 |
2,100 |
3 6 |
- |
485-0170-0000 |
- / 175 |
190 |
0,050 |
82,5 |
2,160 |
- |
3 6 |
485-0175-0000 |
7 / 178-180 |
195 |
0,050 |
85,0 |
2,220 |
3 6 |
- |
485-0180-0000 |
8 / 200-203 |
215 |
0,040 |
93,0 |
2,460 |
3 6 |
- |
485-0200-0000 |
- / 215 |
230 |
0,035 |
98,5 |
2,670 |
- |
3 6 |
485-0215-0000 |
- / 225 |
240 |
0,030 |
102,5 |
2,750 |
3 6 |
- |
485-0225-0000 |
9 / 228-229 |
243 |
0,030 |
106,0 |
2,900 |
- |
3 6 |
485-0228-0000 |
- / 250 |
265 |
0,030 |
113,0 |
3,050 |
3 6 |
- |
485-0250-0000 |
10 / 254 |
269 |
0,025 |
114,5 |
3,110 |
- |
3 6 |
485-0254-0000 |
- / 275 |
290 |
0,025 |
122,5 |
3,400 |
- |
3 6 |
485-0275-0000 |
11 / 280 |
295 |
0,020 |
125,0 |
3,450 |
- |
3 6 |
485-0280-0000 |
- / 300 |
315 |
0,020 |
133,0 |
3,640 |
3 6 |
- |
485-0300-0000 |
12 / 305 |
320 |
0,020 |
135,0 |
3,710 |
- |
3 6 |
485-0305-0000 |
- / 315 |
330 |
0,020 |
138,5 |
3,850 |
- |
3 6 |
485-0315-0000 |
- / 325 |
340 |
0,015 |
142,5 |
3,940 |
- |
3 6 |
485-0325-0000 |
13 / 330 |
345 |
0,015 |
144,5 |
4,000 |
- |
3 6 |
485-0330-0000 |
- / 350 |
365 |
0,015 |
153,0 |
4,230 |
3 6 |
- |
485-0350-0000 |
14 / 356 |
371 |
0,015 |
155,5 |
4,300 |
- |
3 6 |
485-0356-0000 |
- / 375 |
390 |
0,015 |
162,5 |
4,530 |
- |
3 6 |
485-0375-0000 |
- / 400 |
415 |
0,015 |
173,0 |
4,820 |
3 6 |
- |
485-0400-0000 |
16 / 405-406 |
421 |
0,010 |
175,5 |
4,890 |
- |
3 6 |
485-0406-0000 |
- / 450 |
465 |
0,010 |
193,0 |
5,410 |
3 6 |
- |
485-0450-0000 |
18 / 457 |
472 |
0,010 |
196,0 |
5,490 |
- |
3 6 |
485-0457-0000 |
- / 500 |
515 |
0,005 |
213,0 |
6,000 |
3 6 |
- |
485-0500-0000 |
20 / 508 |
523 |
0,005 |
217,0 |
6,100 |
- |
3 6 |
485-0508-0000 |
- / 600 |
615 |
0,005 |
253,0 |
7,190 |
3 |
- |
485-0600-0000 |
24 / 610 |
625 |
0,005 |
257,0 |
7,310 |
- |
3 |
485-0610-0000 |
- / 700 |
715 |
0,005 |
293,0 |
8,370 |
3 |
- |
485-0700-0000 |
28 / 712 |
727 |
0,005 |
298,0 |
8,510 |
- |
3 |
485-0712-0000 |
- / 750 |
765 |
0,003 |
313,0 |
8,960 |
- |
3 |
485-0750-0000 |
- / 800 |
815 |
0,001 |
333,0 |
9,555 |
3 |
- |
485-0800-0000 |
32 / 813-815 |
830 |
0,001 |
339,0 |
9,740 |
- |
3 |
485-0815-0000 |
- / 900 |
915 |
0,001 |
373,0 |
10,740 |
3 |
- |
485-0900-0000 |
36 / 915 |
930 |
0,001 |
379,0 |
10,920 |
- |
3 |
485-0915-0000 |
- / 1000 |
1015 |
0,001 |
413,0 |
11,920 |
3 |
- |
485-1000-0000 |
40 / 1016 |
1031 |
0,001 |
420,0 |
12,110 |
- |
3 |
485-1016-0000 |
www.norres.com.cn 咨询电话：400-628-5425 , 021-63606711、传真：021-33045252 |
| 附件 |
 |
 |
 |
 |
 |
| CONNECT 228 | CLAMP 217 | CONNECT 270-271 | CLAMP 212 | CLAMP 213 |
| 带接地线的螺旋 卡箍，适用于外 部有波纹的软管 |
