6.1.0 TIMBERDUC® PUR 531 AS PDF download [pdf ]
木工用抗静电聚氨酯软管，轻型，阻燃
|

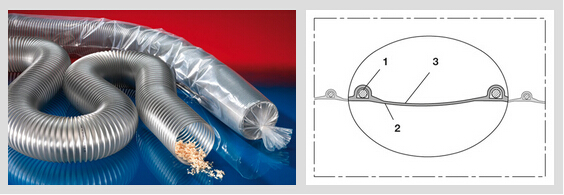

TIMBERDUC® PUR 531 AS 木工用抗静电聚氨酯软管，轻型，阻燃 |
|
|
|
||
| 应用: | ■ 依据ATEX 2014/34/EU和德国TRGS 727: | 结构: |
| ■ 回收装置，除尘系统，过滤系统，油雾回收 | 抽吸可燃性粉尘(22区内），用于输送非 | 专利PROTAPE ® 软管 |
| ■ 爆炸危险区域 | 易燃性液体，1区和2区内使用（气体） | 1.弹性钢丝完整地包覆于管壁 |
| ■ 木屑回收，刨花回收：家具生产，锯木厂 | ■ 遵守德国木材贸易委员会制定的安全规定 | 2.管壁：永久抗静电优质聚氨酯（Pre-PUR®)，抗木材和木材防腐剂 |
| ■ 木屑回收: 数控机床, 数控加工中心 (尤其是快速移动系统) | ■ 依据DIN 26057 1类 | 的侵蚀 |
| ■ 波纹管，补偿器 | ■ 符合 RoHS 规定 | 3.管壁厚度约为0.4毫米 |
| 特性: | 温度范围: | 定制化交货: |
| ■ 轻型 | ■ -40℃至90℃ | ■ 可根据要求提供更多直径和长度产品 |
| ■ 高弯曲性+压缩比4:1 | ■ 短时间可达125℃ | ■ 透明+部分着银色 (标准) |
| ■ 耐磨损 | ■ 特殊颜色: 局部着色, 全部着色 | |
| ■ 耐微生物 | ■ 客户定制喷码 | |
| ■ 良好的低温柔性 | ||
| ■ 阻燃依据: DIN 4102-B1 | ||
| ■ 永久抗静电壁：电子和表面电阻值<10⁹ Ω |
|
内径
|
外径
|
真空
|
弯曲半径
|
重量
|
尺寸长度
|
更多的生产长度
|
订购代码
|
|
in / mm
|
mm
|
bar
|
bar
|
kg/m
|
m
|
m
|
|
| 2 / 50-51 |
58
|
0,240
|
33,0
|
0,240
|
5 10
|
15
|
531-0050-0000
|
| 2,36 / 60 |
68
|
0,190
|
38,0
|
0,340
|
5 10
|
15
|
531-0060-0000
|
| 2,5 / 63-65 |
73
|
0,170
|
40,5
|
0,360
|
5 10
|
15
|
531-0065-0000
|
| - / 70 |
78
|
0,140
|
43,0
|
0,390
|
5 10
|
15
|
531-0070-0000
|
| 3 / 75-76 |
83
|
0,130
|
45,5
|
0,410
|
5 10
|
15
|
531-0075-0000
|
| - / 80 |
88
|
0,120
|
48,0
|
0,440
|
5 10
|
15
|
531-0080-0000
|
| 3,5 / 89-90 |
98
|
0,105
|
53,0
|
0,490
|
5 10
|
15
|
531-0090-0000
|
| 4 / 100-102 |
108
|
0,080
|
58,0
|
0,520
|
5 10
|
15
|
531-0100-0000
|
| - / 110 |
118
|
0,075
|
63,0
|
0,570
|
5 10
|
15
|
531-0110-0000
|
| 4,5 / 114-115 |
123
|
0,070
|
65,5
|
0,590
|
-
|
5 10 15
|
531-0115-0000
|
| 4,72 / 120 |
128
|
0,070
|
68,0
|
0,620
|
5 10
|
15
|
531-0120-0000
|
| 5 / 125-127 |
133
|
0,055
|
70,5
|
0,640
|
5 10
|
15
|
531-0125-0000
|
| - / 130 |
138
|
0,055
|
73,0
|
0,680
|
-
|
5 10 15
|
531-0130-0000
|
| 5,5 / 140 |
148
|
0,050
|
78,0
|
0,720
|
5 10
|
15
|
531-0140-0000
|
| 6 / 150-152 |
158
|
0,050
|
83,0
|
0,770
|
5 10
|
15
|
531-0150-0000
|
| 6,3 / 160 |
168
|
0,045
|
88,0
|
0,820
|
5 10
|
15
|
531-0160-0000
|
| 6,5 / 165 |
173
|
0,045
|
90,5
|
0,845
|
-
|
5 10 15
|
531-0165-0000
|
| - / 170 |
178
|
0,040
|
93,0
|
0,870
|
-
|
5 10 15
|
531-0170-0000
|
| - / 175 |
183
|
0,040
|
95,5
|
0,900
|
-
|
5 10 15
|
531-0175-0000
|
| 7 / 178-180 |
188
|
0,035
|
98,0
|
0,920
|
5 10
|
15
|
531-0180-0000
|
| 8 / 200-203 |
208
|
0,035
|
108,0
|
1,040
|
5 10
|
15
|
531-0200-0000
|
| - / 225 |
233
|
0,025
|
120,5
|
1,170
|
-
|
5 10 15
|
531-0225-0000
|
| 9 / 228-229 |
236
|
0,025
|
122,0
|
1,185
|
-
|
5 10 15
|
531-0228-0000
|
| - / 250 |
258
|
0,015
|
133,0
|
1,300
|
5 10
|
15
|
531-0250-0000
|
| 10 / 254 |
262
|
0,015
|
135,0
|
1,310
|
-
|
5 10 15
|
531-0254-0000
|
| - / 275 |
283
|
0,015
|
145,5
|
1,410
|
-
|
5 10 15
|
531-0275-0000
|
| 11 / 280 |
288
|
0,010
|
148,0
|
1,450
|
5 10
|
15
|
531-0280-0000
|
| - / 300 |
309
|
0,010
|
159,0
|
1,730
|
5 10
|
15
|
531-0300-0000
|
| 12 / 305 |
314
|
0,010
|
161,5
|
1,760
|
-
|
5 10 15
|
531-0305-0000
|
| - / 315 |
324
|
0,010
|
166,5
|
1,820
|
5 10
|
15
|
531-0315-0000
|
| - / 350 |
359
|
0,009
|
184,0
|
2,010
|
5 10
|
15
|
531-0350-0000
|
| 14 / 356 |
365
|
0,010
|
187,0
|
2,045
|
-
|
5 10 15
|
531-0356-0000
|
| - / 400 |
409
|
0,007
|
209,0
|
2,300
|
5 10
|
15
|
531-0400-0000
|
| 16 / 405-406 |
415
|
0,005
|
212,0
|
2,335
|
-
|
5 10 15
|
531-0406-0000
|
|
www.norres.com.cn 咨询电话：400-628-5425 , 021-63606711、传真：021-33045252
|
| 附件 |
|
|
|
|
|
|
| CONNECT 228 | CONNECT 270-271 | CLAMP 212 | CLAMP 213 | CLAMP 217 | CONNECT 223 |
|
弹性卡箍保护带
|
快装搭桥式卡箍，用于连接波纹管 |
