11.2.0 AIRDUC® TPE 363 PDF download [pdf ]
TPE软管，中等轻型（耐温至+150°C)
|
AIRDUC ®TPE 363 TPE软管，中等轻型（耐温至+150°C) |
|
|
|
||

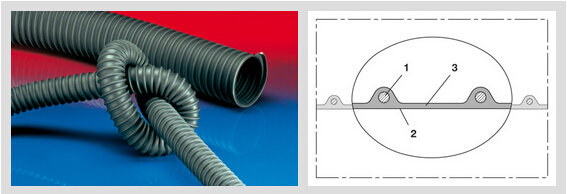

| 应用: | 特性: | 结构: |
| ■ 柔性软管/用于冷热气体、粉体、散装物料和颗粒的管 | ■ 良好的耐热性能 | AIRDUR ® 软管 |
| 道 | ■ 中等重型 | 1. 弹性钢丝牢牢地嵌入管壁内 |
| ■ 颗粒/塑料干燥机，热风干燥机 | ■ 良好的耐碱及耐酸性能 | 2. 管壁:热塑性橡胶 (TPE) |
| ■ 吹膜机，挤出机冷却空气 | ■ 良好的低温柔性 | 3. 管壁厚度约为0.8毫米 |
| ■ 空气供应：UV干燥机，IR干燥机 | ■ 符合 RoHS 规定 | |
| ■ 纺织工业，蒸汽清扫：蒸汽熨斗，工业熨烫机，熨斗 | 交货方式: | |
| ■ 客车，越野车，大篷车，拖车，移动住宅/野营车/房 | 温度范围: | ■ 可根据要求提供更多直径和长度产品 |
| 车，小船，轮船/大型船舶/海事船，游艇：通风，供暖 | ■ -40°C 至 125°C | ■ 黑色 (标准) |
| ■ 压缩机，侧槽鼓风机，真空泵，压力泵，泵 | ■ 短时间可达150°C | ■ 特殊颜色: 全部着色 |
| ■ 造纸厂，造纸和纸浆工业：废水，空气抽吸 | ■ 客户定制喷码 | |
| ■ 加热系统/加热器：新鲜空气供给 | ||
|
内径
|
外径
|
过压
|
真空
|
弯曲半径
|
重量
|
尺寸长度
|
更多的生产长度
|
订购代码
|
|
in / mm
|
mm
|
bar
|
bar
|
mm
|
bar
|
m
|
m
|
|
|
- / 30
|
38
|
0,925
|
0,195
|
23,0
|
0,210
|
10
|
-
|
363-0030-0000
|
|
1,25 / 32
|
40
|
0,870
|
0,190
|
24,0
|
0,250
|
10
|
-
|
363-0032-0000
|
|
1,36 / 35
|
43
|
0,795
|
0,180
|
25,5
|
0,270
|
-
|
10
|
363-0035-0000
|
|
1,5 / 38
|
46
|
0,730
|
0,175
|
27,0
|
0,290
|
10
|
-
|
363-0038-0000
|
|
- / 40
|
48
|
0,695
|
0,170
|
28,0
|
0,300
|
10
|
-
|
363-0040-0000
|
|
- / 42
|
50
|
0,665
|
0,165
|
29,0
|
0,310
|
-
|
10
|
363-0042-0000
|
|
1,75 / 44-45
|
53
|
0,620
|
0,160
|
30,5
|
0,330
|
10
|
-
|
363-0045-0000
|
|
2 / 50-51
|
58
|
0,560
|
0,150
|
33,0
|
0,370
|
10
|
-
|
363-0050-0000
|
|
- / 55
|
63
|
0,510
|
0,130
|
35,5
|
0,420
|
-
|
10
|
363-0055-0000
|
|
2,36 / 60
|
68
|
0,465
|
0,115
|
38,0
|
0,450
|
10
|
-
|
363-0060-0000
|
|
2,5 / 63-65
|
73
|
0,430
|
0,100
|
40,5
|
0,490
|
-
|
10
|
363-0065-0000
|
|
- / 70
|
78
|
0,400
|
0,085
|
43,0
|
0,530
|
10
|
-
|
363-0070-0000
|
|
3 / 75-76
|
83
|
0,370
|
0,080
|
45,5
|
0,560
|
-
|
10
|
363-0075-0000
|
|
- / 80
|
88
|
0,350
|
0,070
|
48,0
|
0,590
|
10
|
-
|
363-0080-0000
|
|
3,5 / 89-90
|
98
|
0,310
|
0,065
|
53,0
|
0,670
|
10
|
-
|
363-0090-0000
|
|
4 / 100-102
|
108
|
0,280
|
0,050
|
58,0
|
0,740
|
10
|
-
|
363-0100-0000
|
|
- / 110
|
118
|
0,255
|
0,045
|
63,0
|
0,810
|
-
|
10
|
363-0110-0000
|
|
4,5 / 114-115
|
123
|
0,245
|
0,045
|
65,5
|
0,840
|
-
|
10
|
363-0115-0000
|
|
4,72 / 120
|
128
|
0,235
|
0,045
|
68,0
|
0,870
|
-
|
10
|
363-0120-0000
|
|
5 / 125-127
|
133
|
0,225
|
0,035
|
70,5
|
0,910
|
10
|
-
|
363-0125-0000
|
|
- / 130
|
138
|
0,215
|
0,035
|
73,0
|
0,950
|
-
|
10
|
363-0130-0000
|
|
5,5 / 140
|
148
|
0,200
|
0,035
|
78,0
|
1,020
|
-
|
10
|
363-0140-0000
|
|
6 / 150-152
|
158
|
0,190
|
0,035
|
83,0
|
1,100
|
10
|
-
|
363-0150-0000
|
|
6,3 / 160
|
168
|
0,175
|
0,030
|
88,0
|
1,160
|
-
|
10
|
363-0160-0000
|
|
6,5 / 165
|
173
|
0,170
|
0,030
|
90,5
|
1,190
|
-
|
10
|
363-0165-0000
|
|
- / 170
|
178
|
0,165
|
0,025
|
93,0
|
1,230
|
-
|
10
|
363-0170-0000
|
|
- / 175
|
183
|
0,160
|
0,025
|
95,5
|
1,260
|
-
|
10
|
363-0175-0000
|
|
7 / 178-180
|
188
|
0,155
|
0,025
|
98,0
|
1,290
|
10
|
-
|
363-0180-0000
|
|
8 / 200-203
|
208
|
0,140
|
0,025
|
108,0
|
1,440
|
10
|
-
|
363-0200-0000
|
|
- / 225
|
233
|
0,130
|
0,020
|
120,5
|
1,630
|
10
|
-
|
363-0225-0000
|
|
9 / 228-229
|
236
|
0,120
|
0,020
|
122,0
|
1,650
|
-
|
10
|
363-0228-0000
|
|
- / 250
|
258
|
0,120
|
0,020
|
133,0
|
1,810
|
10
|
-
|
363-0250-0000
|
|
10 / 254
|
262
|
0,110
|
0,015
|
135,0
|
1,860
|
-
|
10
|
363-0254-0000
|
|
- / 275
|
283
|
0,110
|
0,010
|
145,5
|
2,010
|
-
|
10
|
363-0275-0000
|
|
11 / 280
|
288
|
0,100
|
0,010
|
148,0
|
2,180
|
-
|
10
|
363-0280-0000
|
|
- / 300
|
308
|
0,090
|
0,010
|
158,0
|
2,420
|
-
|
10
|
363-0300-0000
|
|
12 / 305
|
313
|
0,090
|
0,010
|
160,0
|
2,480
|
-
|
10
|
363-0305-0000
|
|
- / 315
|
323
|
0,085
|
0,010
|
165,5
|
2,600
|
-
|
10
|
363-0315-0000
|
|
- / 325
|
333
|
0,080
|
0,010
|
170,5
|
2,720
|
-
|
10
|
363-0325-0000
|
|
13 / 330
|
338
|
0,075
|
0,010
|
173,0
|
2,780
|
-
|
10
|
363-0330-0000
|
|
- / 350
|
358
|
0,065
|
0,010
|
183,0
|
3,020
|
10
|
-
|
363-0350-0000
|
|
14 / 356
|
364
|
0,060
|
0,005
|
186,0
|
3,090
|
-
|
10
|
363-0356-0000
|
|
- / 400
|
408
|
0,040
|
0,005
|
208,0
|
3,620
|
10
|
-
|
363-0400-0000
|
|
16 / 405-406
|
414
|
0,035
|
0,005
|
211,0
|
3,690
|
-
|
10
|
363-0406-0000
|
|
- / 450
|
458
|
0,015
|
0,005
|
233,0
|
4,220
|
-
|
10
|
363-0450-0000
|
|
18 / 457
|
465
|
0,015
|
0,005
|
236,5
|
4,305
|
-
|
10
|
363-0457-0000
|
|
- / 500
|
508
|
0,005
|
0,005
|
258,0
|
4,820
|
-
|
10
|
363-0500-0000
|
|
20 / 508
|
516
|
0,005
|
0,005
|
262,0
|
4,915
|
-
|
10
|
363-0508-0000
|
|
www.norres.com.cn 咨询电话：400-628-5425 , 021-63606711、传真：021-33045252
|
| 附件 |
|
|
|
|
|
|
|
| CONNECT 228 | CONNECT 223 | CLAMP 217 | CONNECT 270-271 | CLAMP 212 | CLAMP 213 | CLAMP 212 EC |
|
快装搭桥式卡箍，用于连接波纹管 |
接地搭桥式卡箍，用于连接波纹管 |
