5.4.0 PROTAPE® PE 322 EC PDF download [pdf ]
导电聚乙烯软管，轻型
|
PROTAPE ® PE 322 EC 导电聚乙烯软管，轻型 |
|
|
|
||

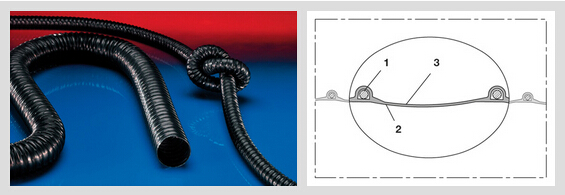

| 应用: | ■ 良好的耐碱及耐酸性能 | 结构: |
| ■ 柔性软管/用于气体、灰尘、粉体和纤维的软管输送 | ■ 优异的抗化学性能 | 专利PROTAPE ® 软管 |
| ■ 抽吸臂 | ■ 导电管壁：电子和表面电阻值<10³ Ω | 1. 弹性钢丝完整地包覆于管壁 |
| ■ 电镀回收 | ■ 依据ATEX 2014/34/EU和德国TRGS 727:易燃粉尘和粒 | 2. 管壁:导电聚乙烯 (PE) |
| ■ 化学工业：化学蒸汽，装载臂蒸汽回流软管，油漆 | 状材料的气力输送(20,21，22区内），易燃粉尘抽吸 | 3. 管壁厚度约为0.4毫米 |
| 蒸汽，喷雾回收 | （22区内），用于输送易燃性液体（0,1,2区内），1区 | |
| ■ 爆炸危险区域 | 和2区内使用（气体），0区内使用（气体） | 定制化交货: |
| ■ 煤矿，矿山，隧道：通风，甲烷抽吸 | ■ 符合 RoHS 规定 | ■ 可根据要求提供更多直径和长度产品 |
| ■ 黑色 (标准) | ||
| 特性: | 温度范围: | ■ 客户定制喷码 |
| ■ 轻型 | ■ -35°C 至 80°C | |
| ■ 高弯曲性+高压缩性 |
|
内径
|
外径
|
过压
|
真空
|
弯曲半径
|
重量
|
尺寸长度
|
更多的生产长度
|
订购代码
|
|
in / mm
|
mm
|
bar
|
bar
|
mm
|
bar
|
m
|
m
|
|
|
1,5 / 38
|
45
|
0,480
|
0,290
|
26,0
|
0,325
|
-
|
10
|
322-0038-1003
|
|
- / 40
|
47
|
0,460
|
0,280
|
27,0
|
0,300
|
10
|
-
|
322-0040-1003
|
|
1,75 / 44-45
|
53
|
0,415
|
0,260
|
30,0
|
0,240
|
-
|
10
|
322-0045-1003
|
|
2 / 50-51
|
58
|
0,370
|
0,240
|
33,0
|
0,180
|
10
|
-
|
322-0050-1003
|
|
2,36 / 60
|
68
|
0,305
|
0,190
|
38,0
|
0,210
|
10
|
-
|
322-0060-1003
|
|
2,5 / 63-65
|
73
|
0,285
|
0,170
|
40,5
|
0,230
|
-
|
10
|
322-0065-1003
|
|
- / 70
|
78
|
0,260
|
0,140
|
43,0
|
0,250
|
-
|
10
|
322-0070-1003
|
|
3 / 75-76
|
83
|
0,250
|
0,130
|
45,5
|
0,260
|
10
|
-
|
322-0075-1003
|
|
- / 80
|
88
|
0,230
|
0,120
|
48,0
|
0,290
|
10
|
-
|
322-0080-1003
|
|
3,5 / 89-90
|
98
|
0,200
|
0,100
|
53,0
|
0,310
|
10
|
-
|
322-0090-1003
|
|
4 / 100-102
|
108
|
0,185
|
0,080
|
58,0
|
0,370
|
10
|
-
|
322-0100-1003
|
|
- / 110
|
118
|
0,170
|
0,075
|
63,0
|
0,400
|
10
|
-
|
322-0110-1003
|
|
4,5 / 114-115
|
123
|
0,160
|
0,070
|
65,5
|
0,410
|
-
|
10
|
322-0115-1003
|
|
4,72 / 120
|
128
|
0,155
|
0,070
|
68,0
|
0,440
|
-
|
10
|
322-0120-1003
|
|
5 / 125-127
|
133
|
0,150
|
0,055
|
70,5
|
0,470
|
10
|
-
|
322-0125-1003
|
|
- / 130
|
138
|
0,145
|
0,055
|
73,0
|
0,490
|
-
|
10
|
322-0130-1003
|
|
5,5 / 140
|
148
|
0,135
|
0,050
|
78,0
|
0,520
|
10
|
-
|
322-0140-1003
|
|
6 / 150-152
|
158
|
0,125
|
0,050
|
83,0
|
0,550
|
10
|
-
|
322-0150-1003
|
|
6,3 / 160
|
168
|
0,115
|
0,045
|
88,0
|
0,580
|
10
|
-
|
322-0160-1003
|
|
6,5 / 165
|
173
|
0,110
|
0,045
|
90,5
|
0,595
|
-
|
10
|
322-0165-1003
|
|
- / 170
|
178
|
0,105
|
0,045
|
93,0
|
0,610
|
-
|
10
|
322-0170-1003
|
|
- / 175
|
183
|
0,110
|
0,040
|
95,5
|
0,630
|
-
|
10
|
322-0175-1003
|
|
7 / 178-180
|
188
|
0,105
|
0,035
|
98,0
|
0,670
|
-
|
10
|
322-0180-1003
|
|
8 / 200-203
|
208
|
0,090
|
0,035
|
108,0
|
0,730
|
10
|
-
|
322-0200-1003
|
|
- / 225
|
233
|
0,085
|
0,025
|
120,5
|
0,880
|
-
|
10
|
322-0225-1003
|
|
9 / 228-229
|
236
|
0,085
|
0,025
|
122,0
|
0,895
|
-
|
10
|
322-0228-1003
|
|
- / 250
|
258
|
0,075
|
0,015
|
133,0
|
0,990
|
10
|
-
|
322-0250-1003
|
|
10 / 254
|
262
|
0,075
|
0,015
|
135,0
|
1,025
|
-
|
10
|
322-0254-1003
|
|
- / 275
|
283
|
0,070
|
0,015
|
145,5
|
1,200
|
-
|
10
|
322-0275-1003
|
|
11 / 280
|
288
|
0,065
|
0,015
|
148,0
|
1,240
|
-
|
10
|
322-0280-1003
|
|
- / 300
|
309
|
0,060
|
0,010
|
159,0
|
1,250
|
10
|
-
|
322-0300-1003
|
|
12 / 305
|
315
|
0,060
|
0,010
|
162,0
|
1,255
|
-
|
10
|
322-0305-1003
|
|
www.norres.com.cn 咨询电话：400-628-5425 , 021-63606711、传真：021-33045252
|
| 附件 |
|
|
|
|
|
|
| CONNECT 228 | CONNECT 270-271 | CLAMP 212 | CLAMP 213 | CLAMP 217 | CONNECT 223 |
|
快装搭桥式卡箍，用于连接波纹管 |
