11.7.0 CP SIL 460 PDF download [pdf ]
钳夹型软管（夹式软管）（耐温至+280°C）
|
CP SIL 460 钳夹型软管（夹式软管）（耐温至+280°C） |
|
|
|
||

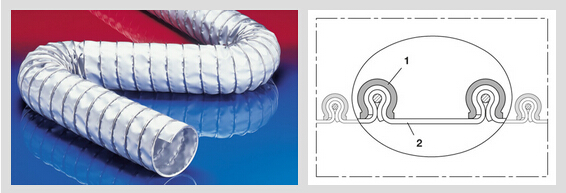

| 应用: | ■ 良好的耐热性能 | 结构: |
| ■ 柔性软管/用于冷热气体、灰尘、粉体和纤维的软管 | ■ 阻燃依据: DIN 4102-B1 | CP结构 |
| 输送 | ■ 符合 RoHS 规定 | 1. 钳夹型支撑螺旋 |
| ■ 高温抽吸：烤炉，铸造，加热炉，冶炼，陶瓷工业， | 2. 管壁: 玻璃纤维涂层硅胶 | |
| 玻璃工业，钢铁厂，铝厂 | 温度范围: | |
| ■ -70°C至260°C | 定制化交货: | |
| 特性: | ■ 短时间可达280°C | ■ 可根据要求提供更多直径和长度产品 |
| ■ 通过外部夹型形成耐磨保护 | ■ 不锈钢（INOX）钳夹型 | |
| ■ 夹型内部管壁被紧紧夹住 | ■ 双层 | |
| ■ 高弯曲性+压缩比4:1 |
|
内径
|
外径
|
过压
|
真空
|
弯曲半径
|
重量
|
尺寸长度
|
更多的生产长度
|
订购代码
|
|
in / mm
|
mm
|
bar
|
bar
|
mm
|
bar
|
m
|
m
|
|
|
2 / 50-51
|
62
|
0,560
|
0,300
|
18,0
|
0,680
|
6
|
-
|
460-0050-0000
|
|
- / 55
|
67
|
0,530
|
0,280
|
19,5
|
0,740
|
-
|
6
|
460-0055-0000
|
|
2,36 / 60
|
72
|
0,500
|
0,250
|
20,0
|
0,800
|
6
|
-
|
460-0060-0000
|
|
2,5 / 63-65
|
77
|
0,480
|
0,230
|
21,5
|
0,860
|
6
|
-
|
460-0065-0000
|
|
- / 70
|
82
|
0,455
|
0,210
|
22,0
|
0,920
|
-
|
6
|
460-0070-0000
|
|
3 / 75-76
|
87
|
0,435
|
0,180
|
23,5
|
0,980
|
6
|
-
|
460-0075-0000
|
|
- / 80
|
92
|
0,420
|
0,160
|
24,0
|
1,040
|
6
|
-
|
460-0080-0000
|
|
3,5 / 89-90
|
102
|
0,385
|
0,110
|
26,0
|
1,160
|
6
|
-
|
460-0090-0000
|
|
4 / 100-102
|
112
|
0,255
|
0,100
|
28,0
|
0,950
|
6
|
-
|
460-0100-0000
|
|
- / 110
|
122
|
0,240
|
0,085
|
30,0
|
1,040
|
3 6
|
-
|
460-0110-0000
|
|
4,5 / 114-115
|
127
|
0,230
|
0,080
|
31,5
|
1,090
|
3 6
|
-
|
460-0115-0000
|
|
4,72 / 120
|
132
|
0,225
|
0,075
|
32,0
|
1,130
|
3 6
|
-
|
460-0120-0000
|
|
5 / 125-127
|
137
|
0,220
|
0,070
|
33,5
|
1,180
|
3 6
|
-
|
460-0125-0000
|
|
- / 130
|
142
|
0,215
|
0,060
|
34,0
|
1,220
|
-
|
3 6
|
460-0130-0000
|
|
5,5 / 140
|
152
|
0,205
|
0,050
|
36,0
|
1,310
|
3 6
|
-
|
460-0140-0000
|
|
6 / 150-152
|
162
|
0,140
|
0,040
|
38,0
|
0,950
|
3 6
|
-
|
460-0150-0000
|
|
6,3 / 160
|
172
|
0,135
|
0,035
|
40,0
|
1,010
|
3 6
|
-
|
460-0160-0000
|
|
6,5 / 165
|
177
|
0,130
|
0,035
|
41,0
|
1,040
|
-
|
3 6
|
460-0165-0000
|
|
- / 170
|
182
|
0,130
|
0,035
|
42,0
|
1,070
|
3 6
|
-
|
460-0170-0000
|
|
- / 175
|
187
|
0,125
|
0,030
|
43,5
|
1,100
|
-
|
3 6
|
460-0175-0000
|
|
7 / 178-180
|
192
|
0,125
|
0,030
|
44,0
|
1,130
|
3 6
|
-
|
460-0180-0000
|
|
8 / 200-203
|
212
|
0,115
|
0,025
|
48,0
|
1,250
|
3 6
|
-
|
460-0200-0000
|
|
- / 215
|
227
|
0,110
|
0,020
|
51,5
|
1,340
|
-
|
3 6
|
460-0215-0000
|
|
- / 225
|
237
|
0,105
|
0,020
|
53,5
|
1,400
|
3 6
|
-
|
460-0225-0000
|
|
9 / 228-229
|
240
|
0,100
|
0,020
|
54,0
|
1,460
|
-
|
3 6
|
460-0228-0000
|
|
- / 250
|
262
|
0,080
|
0,020
|
58,0
|
1,560
|
3 6
|
-
|
460-0250-0000
|
|
10 / 254
|
266
|
0,080
|
0,020
|
60,0
|
1,590
|
-
|
3 6
|
460-0254-0000
|
|
- / 275
|
287
|
0,075
|
0,015
|
63,5
|
1,710
|
-
|
3 6
|
460-0275-0000
|
|
11 / 280
|
292
|
0,075
|
0,015
|
65,0
|
1,740
|
-
|
3 6
|
460-0280-0000
|
|
- / 300
|
312
|
0,070
|
0,010
|
68,0
|
1,860
|
3 6
|
-
|
460-0300-0000
|
|
12 / 305
|
317
|
0,070
|
0,010
|
69,0
|
1,890
|
-
|
3 6
|
460-0305-0000
|
|
- / 315
|
327
|
0,065
|
0,010
|
70,5
|
1,950
|
-
|
3 6
|
460-0315-0000
|
|
- / 325
|
337
|
0,060
|
0,010
|
73,5
|
2,030
|
-
|
3 6
|
460-0325-0000
|
|
13 / 330
|
342
|
0,055
|
0,010
|
74,5
|
2,070
|
-
|
3 6
|
460-0330-0000
|
|
- / 350
|
362
|
0,050
|
0,010
|
78,0
|
2,160
|
3 6
|
-
|
460-0350-0000
|
|
14 / 356
|
368
|
0,050
|
0,010
|
79,5
|
2,190
|
-
|
3 6
|
460-0356-0000
|
|
- / 375
|
387
|
0,050
|
0,010
|
82,5
|
2,260
|
-
|
3 6
|
460-0375-0000
|
|
- / 400
|
412
|
0,045
|
0,010
|
88,0
|
2,470
|
3 6
|
-
|
460-0400-0000
|
|
16 / 405-406
|
418
|
0,045
|
0,010
|
89,5
|
2,510
|
-
|
3 6
|
460-0406-0000
|
|
- / 450
|
462
|
0,045
|
0,005
|
98,0
|
2,770
|
3 6
|
-
|
460-0450-0000
|
|
18 / 457
|
469
|
0,040
|
0,005
|
99,5
|
2,810
|
-
|
3 6
|
460-0457-0000
|
|
- / 500
|
512
|
0,030
|
0,005
|
108,0
|
3,070
|
3 6
|
-
|
460-0500-0000
|
|
20 / 508
|
520
|
0,030
|
0,005
|
110,0
|
3,120
|
-
|
3 6
|
460-0508-0000
|
|
- / 600
|
612
|
0,025
|
0,005
|
128,0
|
3,680
|
3
|
-
|
460-0600-0000
|
|
24 / 610
|
622
|
0,025
|
0,005
|
130,0
|
3,740
|
-
|
3
|
460-0610-0000
|
|
- / 700
|
712
|
0,020
|
0,002
|
148,0
|
4,290
|
3
|
-
|
460-0700-0000
|
|
28 / 712
|
724
|
0,020
|
0,002
|
150,5
|
4,360
|
-
|
3
|
460-0712-0000
|
|
- / 750
|
762
|
0,020
|
0,001
|
158,0
|
4,600
|
-
|
3
|
460-0750-0000
|
|
- / 800
|
812
|
0,020
|
0,001
|
168,0
|
4,900
|
3
|
-
|
460-0800-0000
|
|
32 / 813-815
|
827
|
0,020
|
0,001
|
171,0
|
4,990
|
-
|
3
|
460-0815-0000
|
|
- / 900
|
912
|
0,015
|
0,001
|
188,0
|
5,500
|
3
|
-
|
460-0900-0000
|
|
36 / 915
|
927
|
0,015
|
0,001
|
191,0
|
5,590
|
-
|
3
|
460-0915-0000
|
|
- / 1000
|
1012
|
0,015
|
0,001
|
208,0
|
6,110
|
3
|
-
|
460-1000-0000
|
|
40 / 1016
|
1028
|
0,015
|
0,001
|
213,0
|
6,200
|
-
|
3
|
460-1016-0000
|
|
www.norres.com.cn 咨询电话：400-628-5425 , 021-63606711、传真：021-33045252
|
| 附件 |
|
|
|
|
|
| CONNECT 228 | CLAMP 217 | CONNECT 270-271 | CLAMP 212 | CLAMP 213 |
|
带接地线的螺旋 卡箍，适用于外 部有波纹的软管 |
