1.0.7 PROTAPE® PUR 301 AS PDF download [pdf ]
抗静电聚氨酯软管，超轻，耐微生物及阻燃
|
PROTAPE ® PUR 301 AS 抗静电聚氨酯软管，超轻，耐微生物及阻燃 |
|
|
|
||
| 应用: | 特性: | 温度范围: |
| ■ 柔性软管/用于气体、磨损性灰尘、粉体和纤维 | ■ 超轻型 | ■ -40°C 至 90°C |
| 的软管输送 | ■ 高弯曲性+压缩比3:1 | ■ 短时间可达125°C |
| ■ 回收装置，除尘系统，过滤系统，油雾回收 | ■ 耐磨损 | |

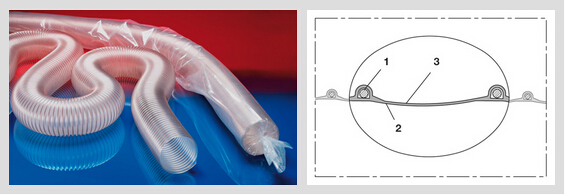

| ■ 抽吸臂 | ■ 耐微生物 | 结构: |
| ■ 化学工业：化学蒸汽，装载臂蒸汽回流软管， | ■ 良好的低温柔性 | 专利PROTAPE ® 软管 |
| 油漆蒸汽，喷雾回收 | ■ 阻燃符合UL94-HB标准 | 1. 弹性钢丝完整地包覆于管壁 |
| ■ 爆炸危险区域 | ■ 阻燃依据: DIN 4102-B1 | 2. 管壁: 永久抗静电聚酯聚氨酯 (Pre-PUR®) |
| ■ 牲畜栏，动物棚：谷仓通风 | ■ 永久抗静电壁：电子和表面电阻值<10⁹ Ω | 3. 管壁厚度约为0.4毫米 |
| ■ 客车，越野车，大篷车，拖车，移动住宅/野营 | ■ 依据ATEX 2014/34/EU和德国TRGS 727:抽吸可 | |
| 车/房车，小船，轮船/大型船舶/海事船，游 | 燃性粉尘(22区内），用于输送非易燃性液体， | 定制化交货: |
| 艇：通风，供暖 | 1区和2区内使用（气体） | ■ 可根据要求提供更多直径和长度产品 |
| ■ 洁净室通风，半导体生产设备 | ■ 遵守德国木材贸易委员会制定的安全规定 | ■ 透明 (标准) |
| ■ 波纹管，补偿器 | ■ 依据DIN 26057 1类 | ■ 特殊颜色: 局部着色, 全部着色 |
| ■ 符合 RoHS 规定 | ■ 客户定制喷码 | |
|
内径
|
外径
|
过压
|
真空
|
弯曲半径
|
重量
|
尺寸长度
|
更长的生产长度
|
订购代码
|
|
in / mm
|
mm
|
bar
|
bar
|
mm
|
bar
|
m
|
m
|
|
| 1,5 / 38 |
46
|
0,610
|
0,265
|
27,0
|
0,220
|
5 10 15
|
-
|
301-0038-0000
|
| - / 40 |
48
|
0,590
|
0,250
|
28,0
|
0,230
|
5 10 15
|
-
|
301-0040-0000
|
| 1,75 / 44-45 |
53
|
0,530
|
0,235
|
30,5
|
0,255
|
-
|
5 10 15
|
301-0045-0000
|
| 2 / 50-51 |
58
|
0,490
|
0,216
|
33,0
|
0,280
|
5 10 15
|
-
|
301-0050-0000
|
| 2,36 / 60 |
68
|
0,410
|
0,171
|
38,0
|
0,340
|
5 10 15
|
-
|
301-0060-0000
|
| 2,5 / 63-65 |
73
|
0,380
|
0,150
|
40,5
|
0,360
|
5 10 15
|
-
|
301-0065-0000
|
| - / 70 |
78
|
0,350
|
0,126
|
43,0
|
0,380
|
5 10 15
|
-
|
301-0070-0000
|
| 3 / 75-76 |
83
|
0,330
|
0,117
|
45,5
|
0,410
|
5 10 15
|
-
|
301-0075-0000
|
| - / 80 |
88
|
0,310
|
0,108
|
48,0
|
0,440
|
5 10 15
|
-
|
301-0080-0000
|
| 3,5 / 89-90 |
98
|
0,285
|
0,090
|
53,0
|
0,490
|
5 10 15
|
-
|
301-0090-0000
|
| 4 / 100-102 |
108
|
0,250
|
0,072
|
58,0
|
0,510
|
5 10 15
|
-
|
301-0100-0000
|
| - / 110 |
118
|
0,225
|
0,066
|
63,0
|
0,560
|
-
|
5 10 15
|
301-0110-0000
|
| 4,5 / 114-115 |
123
|
0,215
|
0,064
|
65,5
|
0,580
|
5 10 15
|
-
|
301-0115-0000
|
| 4,72 / 120 |
128
|
0,205
|
0,063
|
68,0
|
0,610
|
5 10 15
|
-
|
301-0120-0000
|
| 5 / 125-127 |
133
|
0,200
|
0,050
|
70,5
|
0,630
|
5 10 15
|
-
|
301-0125-0000
|
| - / 130 |
138
|
0,190
|
0,050
|
73,0
|
0,660
|
-
|
5 10 15
|
301-0130-0000
|
| 5,5 / 140 |
148
|
0,175
|
0,050
|
78,0
|
0,710
|
5 10 15
|
-
|
301-0140-0000
|
| 6 / 150-152 |
158
|
0,165
|
0,050
|
83,0
|
0,760
|
5 10 15
|
-
|
301-0150-0000
|
| 6,3 / 160 |
168
|
0,155
|
0,043
|
88,0
|
0,810
|
5 10 15
|
-
|
301-0160-0000
|
| 6,5 / 165 |
173
|
0,150
|
0,041
|
90,5
|
0,830
|
-
|
5 10 15
|
301-0165-0000
|
| - / 170 |
178
|
0,145
|
0,038
|
93,0
|
0,860
|
-
|
5 10 15
|
301-0170-0000
|
| - / 175 |
183
|
0,140
|
0,036
|
95,5
|
0,880
|
-
|
5 10 15
|
301-0175-0000
|
| 7 / 178-180 |
188
|
0,135
|
0,033
|
98,0
|
0,900
|
5 10 15
|
-
|
301-0180-0000
|
| 8 / 200-203 |
208
|
0,120
|
0,033
|
108,0
|
1,030
|
5 10 15
|
-
|
301-0200-0000
|
| - / 225 |
234
|
0,110
|
0,023
|
121,5
|
1,160
|
5 10 15
|
-
|
301-0225-0000
|
| 9 / 228-229 |
237
|
0,110
|
0,023
|
123,0
|
1,190
|
-
|
5 10 15
|
301-0228-0000
|
| - / 250 |
259
|
0,100
|
0,015
|
136,0
|
1,280
|
5 10
|
-
|
301-0250-0000
|
| 10 / 254 |
263
|
0,098
|
0,014
|
144,0
|
1,300
|
5 10
|
-
|
301-0254-0000
|
| - / 275 |
284
|
0,090
|
0,012
|
146,5
|
1,400
|
-
|
5 10
|
301-0275-0000
|
| 11 / 280 |
289
|
0,090
|
0,012
|
149,0
|
1,430
|
5 10
|
-
|
301-0280-0000
|
| - / 300 |
309
|
0,080
|
0,011
|
159,0
|
1,700
|
5 10
|
-
|
301-0300-0000
|
| 12 / 305 |
315
|
0,080
|
0,011
|
162,5
|
1,730
|
5 10
|
-
|
301-0305-0000
|
| - / 315 |
325
|
0,076
|
0,010
|
167,5
|
1,790
|
-
|
5 10
|
301-0315-0000
|
| - / 325 |
335
|
0,075
|
0,010
|
172,5
|
1,850
|
-
|
5 10
|
301-0325-0000
|
| 13 / 330 |
340
|
0,074
|
0,009
|
175,0
|
1,880
|
-
|
5 10
|
301-0330-0000
|
| - / 350 |
360
|
0,070
|
0,005
|
185,0
|
2,000
|
5 10
|
-
|
301-0350-0000
|
| 14 / 356 |
366
|
0,069
|
0,005
|
190,0
|
2,100
|
5 10
|
-
|
301-0356-0000
|
| - / 400 |
410
|
0,060
|
0,005
|
210,0
|
2,260
|
5 10
|
-
|
301-0400-0000
|
| 16 / 405-406 |
416
|
0,059
|
0,005
|
215,0
|
2,300
|
-
|
5 10
|
301-0406-0000
|
| - / 450 |
460
|
0,055
|
0,005
|
235,0
|
2,520
|
5 10
|
-
|
301-0450-0000
|
| 18 / 457 |
467
|
0,054
|
0,005
|
240,0
|
2,600
|
-
|
5 10
|
301-0457-0000
|
| - / 500 |
510
|
0,050
|
0,005
|
260,0
|
2,780
|
5 10
|
-
|
301-0500-0000
|
| 20 / 508 |
518
|
0,049
|
0,005
|
265,0
|
2,820
|
-
|
5 10
|
301-0508-0000
|
|
www.norres.com.cn 咨询电话：400-628-5425 , 021-63606711、传真：021-33045252
|
| 附件 |
|
|
|
|
|
|
| CONNECT 228 | CONNECT 270-271 | CLAMP 212 | CLAMP 213 | CONNECT 223 | CLAMP 217 |
| 快装搭桥式卡箍，用于连接波纹管 |
