11.1.0 PROTAPE® TPE 320 PDF download [pdf ]
TPE软管，轻型（耐温至+150°C)
|
PROTAPE ® TPE 320 TPE软管，轻型（耐温至+150°C) |
|
|
|
||
| 应用: | 特性: | 结构: |

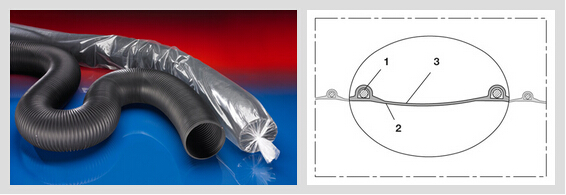

| ■ 柔性软管/用于冷热气体、灰尘、粉体和纤维的软管输送 | ■ 轻型 | PROTAPE ® 软管 |
| ■ 颗粒/塑料干燥机，热风干燥机 | ■ 高弯曲性+高压缩性 | 1. 弹性钢丝完整地包覆于管壁 |
| ■ 吹膜机，挤出机冷却空气 | ■ 良好的耐热性能 | 2. 管壁:热塑性橡胶 (TPE) |
| ■ 空气供应：UV干燥机，IR干燥机 | ■ 良好的低温柔性 | 3. 管壁厚度约为0.4毫米 |
| ■ 纺织工业，蒸汽清扫：蒸汽熨斗，工业熨烫机，熨斗 | ■ 良好的耐碱及耐酸性能 | |
| ■ 客车，越野车，大篷车，拖车，移动住宅/野营车/房 | ■ 符合 RoHS 规定 | 交货方式: |
| 车，小船，轮船/大型船舶/海事船，游艇：通风，供暖 | ■ 可根据要求提供更多直径和长度产品 | |
| ■ 加热系统/加热器：新鲜空气供给 | 温度范围: | ■ 黑色 (标准) |
| ■ -40°C 至 125°C | ■ 特殊颜色: 全部着色 | |
| ■ 短时间可达150°C | ■ 客户定制喷码 |
|
内径
|
外径
|
过压
|
真空
|
弯曲半径
|
重量
|
尺寸长度
|
更多的生产长度
|
订购代码
|
|
in / mm
|
mm
|
bar
|
bar
|
mm
|
bar
|
m
|
m
|
|
|
2 / 50-51
|
58
|
0,265
|
0,130
|
33,0
|
0,230
|
10
|
-
|
320-0050-0000
|
|
- / 55
|
63
|
0,240
|
0,115
|
35,5
|
0,240
|
-
|
10
|
320-0055-0000
|
|
2,36 / 60
|
68
|
0,220
|
0,105
|
38,0
|
0,260
|
10
|
-
|
320-0060-0000
|
|
2,5 / 63-65
|
73
|
0,205
|
0,085
|
40,5
|
0,280
|
-
|
10
|
320-0065-0000
|
|
- / 70
|
78
|
0,190
|
0,075
|
43,0
|
0,300
|
10
|
-
|
320-0070-0000
|
|
3 / 75-76
|
83
|
0,175
|
0,070
|
45,5
|
0,330
|
10
|
-
|
320-0075-0000
|
|
- / 80
|
88
|
0,165
|
0,065
|
48,0
|
0,360
|
10
|
-
|
320-0080-0000
|
|
3,5 / 89-90
|
98
|
0,150
|
0,055
|
53,0
|
0,440
|
-
|
10
|
320-0090-0000
|
|
4 / 100-102
|
108
|
0,135
|
0,045
|
58,0
|
0,520
|
10
|
-
|
320-0100-0000
|
|
- / 110
|
118
|
0,120
|
0,040
|
63,0
|
0,550
|
-
|
10
|
320-0110-0000
|
|
4,5 / 114-115
|
123
|
0,115
|
0,040
|
65,5
|
0,570
|
-
|
10
|
320-0115-0000
|
|
4,72 / 120
|
128
|
0,110
|
0,040
|
68,0
|
0,600
|
-
|
10
|
320-0120-0000
|
|
5 / 125-127
|
133
|
0,105
|
0,030
|
70,5
|
0,640
|
10
|
-
|
320-0125-0000
|
|
- / 130
|
138
|
0,105
|
0,030
|
73,0
|
0,670
|
-
|
10
|
320-0130-0000
|
|
5,5 / 140
|
148
|
0,095
|
0,030
|
78,0
|
0,710
|
10
|
-
|
320-0140-0000
|
|
6 / 150-152
|
158
|
0,090
|
0,030
|
83,0
|
0,760
|
10
|
-
|
320-0150-0000
|
|
6,3 / 160
|
168
|
0,085
|
0,025
|
88,0
|
0,800
|
10
|
-
|
320-0160-0000
|
|
6,5 / 165
|
173
|
0,080
|
0,025
|
90,5
|
0,830
|
-
|
10
|
320-0165-0000
|
|
- / 170
|
178
|
0,080
|
0,020
|
93,0
|
0,850
|
-
|
10
|
320-0170-0000
|
|
- / 175
|
183
|
0,075
|
0,020
|
95,5
|
0,880
|
-
|
10
|
320-0175-0000
|
|
7 / 178-180
|
188
|
0,075
|
0,020
|
98,0
|
0,910
|
10
|
-
|
320-0180-0000
|
|
8 / 200-203
|
208
|
0,060
|
0,020
|
108,0
|
1,010
|
10
|
-
|
320-0200-0000
|
|
- / 225
|
233
|
0,050
|
0,015
|
120,5
|
1,100
|
-
|
10
|
320-0225-0000
|
|
9 / 228-229
|
236
|
0,045
|
0,015
|
125,0
|
1,140
|
-
|
10
|
320-0228-0000
|
|
- / 250
|
258
|
0,040
|
0,015
|
133,0
|
1,210
|
10
|
-
|
320-0250-0000
|
|
10 / 254
|
262
|
0,035
|
0,015
|
135,0
|
1,230
|
-
|
10
|
320-0254-0000
|
|
- / 275
|
283
|
0,030
|
0,010
|
145,5
|
1,330
|
-
|
10
|
320-0275-0000
|
|
11 / 280
|
288
|
0,020
|
0,010
|
148,0
|
1,380
|
-
|
10
|
320-0280-0000
|
|
- / 300
|
308
|
0,010
|
0,010
|
158,0
|
1,590
|
-
|
10
|
320-0300-0000
|
|
12 / 305
|
313
|
0,010
|
0,010
|
160,5
|
1,650
|
-
|
10
|
320-0305-0000
|
|
www.norres.com.cn 咨询电话：400-628-5425 , 021-63606711、传真：021-33045252
|
| 附件 |
|
|
|
|
|
|
| CONNECT 228 | CONNECT 223 | CLAMP 217 | CONNECT 270-271 | CLAMP 212 | CLAMP 213 |
| 快装搭桥式卡箍，用于连接波纹管 |
