7.12.0 AIRDUC® PUR-INOX 356 FOOD-AS PDF download [pdf ]
防静电食品软管和制药软管，超重型，不锈钢（INOX）
|
AIRDUC ® PUR-INOX 356 FOOD-AS 防静电食品软管和制药软管，超重型，不锈钢（INOX） |
|
|
|
||
■

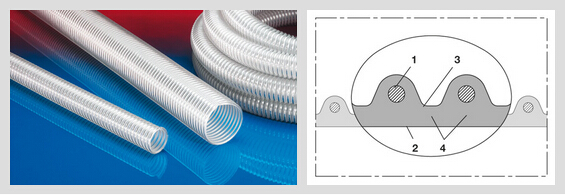

| 应用: | ■ 批准依据EU指令10/2011（食品模拟物E） | 结构: |
| ■ 柔性软管/用于极其磨损性粉体、散装物料、颗粒和气体 | ■ 无嗅无味 | AIRDUC ® 软管 |
| 的高吞吐量软管输送 | ■ 耐微生物及水解 | 1.弹性钢丝牢牢地嵌入管壁内, 螺旋丝: 不锈钢丝(INOX) |
| ■ 食品工业，制药工业：食品，制药 | ■ 良好的低温柔性 | 2.管壁: 永久抗静电聚醚聚氨酯 (Pre-PUR®) |
| ■ 干燥食品输送，如：大米、麦片、糖、奶粉、各种粉 | ■ 永久抗静电壁：电子和表面电阻值<10⁹ Ω | 3.管壁厚度约为2.0至2.5毫米 |
| 末、咖啡、茶叶、谷物类、面粉、冷冻食品 | ■ 依据ATEX 2014/34/EU和德国TRGS 727:易燃粉尘和粒状 | 4.加强易被磨损区域 |
| ■ 真空输送设备，真空料斗，吸入式输送机，定量给料 | 材料的气力输送(20,21，22区内），易燃粉尘抽吸（22 | |
| 系统 | 区内），用于输送易燃性液体（0,1,2区内），1区和2区 | 定制化交货: |
| ■ 制粒机/压片机 | 内使用（气体），0区内使用（气体） | ■ 可根据要求提供更多直径和长度产品 |
| ■ 搅拌机，干燥机，包装机，散装-装卸，研磨机 | ■ 依据DIN 26057 4类 | ■ 透明 (标准) |
| ■ 农业：谷物气力输送机 | ■ 制造过程符合GMP EC 2023/2006 | ■ 客户定制喷码 |
| ■ 牲畜栏，动物棚：饲料输送，饲料加工厂，动物饲料 | ■ 符合 RoHS 规定 | |
| 运输 | ||
| ■ 料仓，槽罐车，油罐车：真空车，抽吸车，干吸车 | 温度范围: | |
| ■ -40°C 至 90°C | ||
| 特性: | ||
| ■ 超重型 | ||
| ■ 钢丝下方加强及缩小钢丝间距使其超耐磨 | ||
| ■ 耐高压,真空及压缩 | ||
| ■ 根据欧盟指令10/2011及最新指令2015/174，整管获得 | ||
| 独立检测实验室认可，食品级聚氨酯，符合：FDA | ||
| 21 CFR 177.2600及178.2010 |
|
内径
|
外径
|
过压
|
真空
|
弯曲半径
|
重量
|
尺寸长度
|
更多的生产长度
|
订购代码
|
|
in / mm
|
mm
|
bar
|
bar
|
mm
|
bar
|
m
|
m
|
|
|
1,25 / 32
|
43
|
5,150
|
1,000
|
100,0
|
0,680
|
10
|
-
|
356-0032-1018
|
|
1,5 / 38
|
49
|
4,380
|
1,000
|
113,0
|
0,790
|
10
|
-
|
356-0038-1018
|
|
- / 40
|
51
|
4,170
|
1,000
|
118,0
|
0,820
|
10
|
-
|
356-0040-1018
|
|
1,75 / 45
|
56
|
3,750
|
1,000
|
128,5
|
0,910
|
-
|
10
|
356-0045-1018
|
|
- / 50
|
61
|
3,650
|
1,000
|
140,0
|
1,000
|
10
|
-
|
356-0050-1018
|
|
2 / 51
|
62
|
3,650
|
1,000
|
143,0
|
1,020
|
10
|
-
|
356-0051-1018
|
|
- / 55
|
66
|
3,400
|
1,000
|
151,0
|
1,090
|
-
|
10
|
356-0055-1018
|
|
2,36 / 60
|
71
|
3,150
|
1,000
|
162,0
|
1,180
|
10
|
-
|
356-0060-1018
|
|
2,5 / 63
|
74
|
3,050
|
1,000
|
170,0
|
1,230
|
10
|
-
|
356-0063-1018
|
|
- / 65
|
76
|
2,910
|
1,000
|
172,5
|
1,270
|
10
|
-
|
356-0065-1018
|
|
- / 70
|
82
|
2,710
|
1,000
|
186,0
|
1,370
|
10
|
-
|
356-0070-1018
|
|
- / 75
|
87
|
2,540
|
1,000
|
197,5
|
1,460
|
10
|
-
|
356-0075-1018
|
|
3 / 76
|
88
|
2,540
|
1,000
|
200,0
|
1,480
|
10
|
-
|
356-0076-1018
|
|
- / 80
|
92
|
2,380
|
1,000
|
209,0
|
1,550
|
10
|
-
|
356-0080-1018
|
|
3,5 / 89
|
101
|
2,100
|
1,000
|
232,0
|
1,700
|
10
|
-
|
356-0089-1018
|
|
- / 90
|
103
|
2,120
|
1,000
|
264,0
|
2,060
|
10
|
-
|
356-0090-1018
|
|
- / 100
|
113
|
1,910
|
1,000
|
295,0
|
2,270
|
10
|
-
|
356-0100-1018
|
|
4 / 102
|
115
|
1,920
|
1,000
|
300,0
|
2,310
|
10
|
-
|
356-0102-1018
|
|
- / 110
|
123
|
1,760
|
0,960
|
296,5
|
2,480
|
-
|
10
|
356-0110-1018
|
|
4,5 / 115
|
128
|
1,685
|
0,940
|
315,0
|
2,585
|
-
|
10
|
356-0115-1018
|
|
4,72 / 120
|
133
|
1,615
|
0,920
|
333,5
|
2,695
|
-
|
10
|
356-0120-1018
|
|
- / 125
|
138
|
1,540
|
0,900
|
351,5
|
2,800
|
10
|
-
|
356-0125-1018
|
|
5 / 127
|
140
|
1,510
|
0,895
|
357,0
|
2,850
|
10
|
-
|
356-0127-1018
|
|
- / 130
|
143
|
1,490
|
0,890
|
364,0
|
2,975
|
-
|
10
|
356-0130-1018
|
|
5,5 / 140
|
153
|
1,385
|
0,865
|
389,0
|
3,330
|
-
|
10
|
356-0140-1018
|
|
- / 150
|
163
|
1,280
|
0,840
|
414,0
|
3,680
|
10
|
-
|
356-0150-1018
|
|
6 / 152
|
165
|
1,270
|
0,830
|
420,0
|
3,730
|
10
|
-
|
356-0152-1018
|
|
6,3 / 160
|
173
|
1,195
|
0,815
|
439,0
|
4,030
|
-
|
10
|
356-0160-1018
|
|
6,5 / 165
|
178
|
1,155
|
0,800
|
451,5
|
4,205
|
-
|
10
|
356-0165-1018
|
|
- / 170
|
183
|
1,115
|
0,790
|
464,0
|
4,380
|
-
|
10
|
356-0170-1018
|
|
- / 175
|
188
|
1,075
|
0,775
|
476,5
|
4,555
|
-
|
10
|
356-0175-1018
|
|
7 / 178
|
191
|
1,050
|
0,750
|
485,0
|
4,640
|
-
|
10
|
356-0178-1018
|
|
- / 180
|
193
|
1,035
|
0,765
|
489,0
|
4,730
|
-
|
10
|
356-0180-1018
|
|
- / 200
|
213
|
0,870
|
0,715
|
539,0
|
5,430
|
-
|
10
|
356-0200-1018
|
|
8 / 203
|
216
|
0,840
|
0,700
|
547,0
|
5,510
|
-
|
10
|
356-0203-1018
|
|
- / 225
|
238
|
0,665
|
0,650
|
601,5
|
6,305
|
-
|
10
|
356-0225-1018
|
|
9 / 228
|
241
|
0,640
|
0,645
|
609,0
|
6,410
|
-
|
10
|
356-0228-1018
|
|
- / 250
|
263
|
0,455
|
0,590
|
664,0
|
7,180
|
-
|
10
|
356-0250-1018
|
|
10 / 254
|
267
|
0,420
|
0,580
|
674,0
|
7,320
|
-
|
10
|
356-0254-1018
|
|
- / 275
|
288
|
0,245
|
0,525
|
726,5
|
8,055
|
-
|
10
|
356-0275-1018
|
|
11 / 280
|
293
|
0,205
|
0,515
|
739,0
|
8,230
|
-
|
10
|
356-0280-1018
|
|
- / 300
|
313
|
0,040
|
0,465
|
789,0
|
8,930
|
-
|
10
|
356-0300-1018
|
|
12 / 305
|
318
|
0,001
|
0,450
|
801,5
|
9,105
|
-
|
10
|
356-0305-1018
|
|
www.norres.com.cn 咨询电话：400-628-5425 , 021-63606711、传真：021-33045252
|
| 附件 |
|
|
|
|
|
|
|
|
| CONNECT 228 | CONNECT MOULD ASSEMBLY 233 | CONNECT THREAD FITTING 234 |
CONNECT SAFETY CLAMP ASSEMBLY 231 |
CLAMP 216 | CONNECT 240 + 241 FOOD | CONNECT PRESS ASSEMBLY 232 | CLAMP 211 |
| 弹性卡箍保护带 |
密闭式接头，包括配件 |
螺纹接头 | 通用安全管箍连接系统 | 软管卡箍，用于重型波纹软管的防水连接 | 软套管，滑至接头之上或推进管道之内，食品级 | 扣压接头系统，包括配件 | T型螺栓卡箍，用于连接外壁平滑的重型软管 |
|
|
|
|
| CONNECT 244 FOOD | CONNECT 245 FOOD | CONNECT 243 FOOD | CONNECT 246 FOOD |
| 活套法兰，用于对接法兰，符合DIN 2632/2633,孔标符合DIN-EN 1092-1 | 三件式紧固管箍，用于配套接头，符合DIN 32677，食品级 |
无菌连接系统，符合DIN 11864-4,食品级
|
螺旋软管接头，用于连接、延长或修补螺旋软管，食品级
|
