10.4.0 CP ARAMID 461 PROTECT PDF download [pdf ]
排气软管，抗振动，外壁防护结构
|
CP ARAMID 461 PROTECT
|
|
|
|
||
| 应用: | ■ 夹型内部管壁被紧紧夹住 | 结构: |

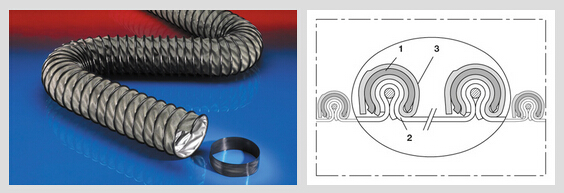

| ■ 柔性软管/热气管道 | ■ 良好的抗化学性能 | CP结构 |
| ■ 汽车尾气抽取系统，汽车尾气收集：软 | ■ 阻燃 | 1.钳夹型支撑螺旋 |
| 管卷轴，地板开槽通道，埋地式抽取系统 | ■ 芳纶纤维管壁：防火等级“M1”，根据UNE23.727-90 | 2.管壁: 高温织物特殊涂层 |
| ■ 引擎测试台架，废气检测设备 | ■ 包含一个钳盖和两端螺帽 | 3.夹得牢, 吸震, 耐磨耐高温的塑料制成 |
| ■ 符合 RoHS 规定 | ||
| 特性: | 定制化交货: | |
| ■ 抗振动 | 温度范围: | ■ 可根据要求提供更多直径和长度产品 |
| ■ 外部保护结构由可伸缩性材料制成 | ■ 废气温度为300°C | ■ 特殊颜色: 螺旋丝着色 |
| ■ 良好的耐热性能 |
■ 当正确使用排气软管时新鲜空气的供给含量约为50% |
■ 不锈钢 (INOX) 卡箍结构 |
| ■ 高弯曲性+高压缩性 | ||
| ■ 通过外部夹型形成耐磨保护 |
|
内径
|
外径
|
真空
|
弯曲半径
|
重量
|
尺寸长度
|
更多的生产长度
|
订购代码
|
|
in / mm
|
mm
|
bar
|
bar
|
kg/m
|
m
|
m
|
|
| 3 / 75-76 |
89
|
0,230
|
47,5
|
0,870
|
2,5 5 6 7,5
|
-
|
461-0075-7500
|
| - / 80 |
94
|
0,200
|
49,0
|
0,920
|
-
|
2,5 5 6 7,5
|
461-0080-7500
|
| 4 / 100-102 |
114
|
0,120
|
58,0
|
0,880
|
2,5 5 7,5 10 12,5 15
|
6
|
461-0100-7500
|
| 5 / 125-127 |
139
|
0,085
|
69,5
|
1,090
|
2,5 5 7,5 10 12,5 15
|
6
|
461-0125-7500
|
| 6 / 150-152 |
164
|
0,050
|
81,0
|
1,050
|
2,5 5 7,5 10 12,5 15
|
6
|
461-0150-7500
|
| 8 / 200-203 |
214
|
0,030
|
103,0
|
1,290
|
2,5 5 7,5 10 12,5 15
|
6
|
461-0200-7500
|
| - / 225 |
239
|
0,025
|
112,5
|
1,490
|
2,5 5 7,5 10 12,5 15
|
6
|
461-0225-7500
|
| 9 / 228-229 |
243
|
0,025
|
117,0
|
1,550
|
-
|
2,5 5 6 7,5 10 12,5 15
|
461-0228-7500
|
| - / 250 |
264
|
0,025
|
125,0
|
1,640
|
2,5 5 7,5 10 12,5 15
|
6
|
461-0250-7500
|
| 10 / 254 |
268
|
0,020
|
130,0
|
1,700
|
-
|
2,5 5 6 7,5 10 12,5 15
|
461-0254-7500
|
|
www.norres.com.cn 咨询电话：400-628-5425 , 021-63606711、传真：021-33045252
|
| 附件 |
|
|
|
|
|
| CONNECT 228 | CONNECT 270-271 | CLAMP 212 | CLAMP 213 | CLAMP 217 |
| 快装搭桥式卡箍，用于连接波纹管 |
