11.14.0 CP HiTex 481 PDF download [pdf ]
高温软管，钳夹型软管（夹式软管），双层（耐温至+700°）
|

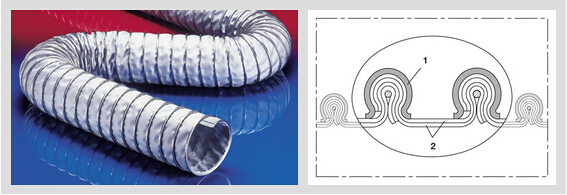

CP HiTex 481 高温软管，钳夹型软管（夹式软管），双层（耐温至+700°） |
|
|
|
||
| 应用: | 特性: | 结构: |
| ■ 柔性软管/用于冷热气体的软管输送 | ■ 通过外部夹型形成耐磨保护 | CP结构 |
| ■ 汽车尾气抽取系统，汽车尾气收集：软管卷轴，地板 | ■ 夹型内部管壁被紧紧夹住 | 1. 卡箍螺纹: 全不锈钢 (INOX) |
| 开槽通道，埋地式抽取系统 | ■ 收集焊烟和火花效果非常好 | 2. 双层管壁, 管壁: 内外壁不锈钢丝加强及玻璃纤维织物特殊涂层 |
| ■ 引擎测试台架，废气检测设备 | ■ 良好的耐热性能 | |
| ■ 高温抽吸：烤炉，铸造，加热炉，冶炼，陶瓷工业， | ■ 符合RoHs规定 | 定制化交货: |
| 玻璃工业，钢铁厂，铝厂 | ■ 阻燃依据: DIN 4102-B1 | ■ 可根据要求提供更多直径和长度产品 |
| ■ 波纹管，补偿器 | ||
| 温度范围: | ||
| ■ -60°C至600°C | ||
| ■ 短时间可达700°C |
|
内径
|
外径
|
真空
|
弯曲半径
|
重量
|
尺寸长度
|
更多的生产长度
|
订购代码
|
|
in / mm
|
mm
|
bar
|
mm
|
bar
|
m
|
m
|
|
|
3 / 75-76
|
89
|
0,290
|
42,5
|
1,850
|
6
|
-
|
481-0075-0000
|
|
- / 80
|
94
|
0,250
|
45,0
|
1,930
|
6
|
-
|
481-0080-0000
|
|
3,5 / 89-90
|
104
|
0,180
|
49,0
|
2,190
|
6
|
-
|
481-0090-0000
|
|
4 / 100-102
|
114
|
0,150
|
53,0
|
2,100
|
6
|
-
|
481-0100-0000
|
|
- / 110
|
124
|
0,130
|
57,0
|
2,300
|
3 6
|
-
|
481-0110-0000
|
|
4,5 / 114-115
|
129
|
0,120
|
58,5
|
2,400
|
3 6
|
-
|
481-0115-0000
|
|
4,72 / 120
|
134
|
0,110
|
61,0
|
2,500
|
3 6
|
-
|
481-0120-0000
|
|
5 / 125-127
|
139
|
0,100
|
62,5
|
2,600
|
3 6
|
-
|
481-0125-0000
|
|
- / 130
|
144
|
0,095
|
65,0
|
2,690
|
-
|
3 6
|
481-0130-0000
|
|
5,5 / 140
|
154
|
0,075
|
69,0
|
2,890
|
3 6
|
-
|
481-0140-0000
|
|
6 / 150-152
|
164
|
0,060
|
73,0
|
2,110
|
3 6
|
-
|
481-0150-0000
|
|
6,3 / 160
|
174
|
0,055
|
77,0
|
2,250
|
3 6
|
-
|
481-0160-0000
|
|
6,5 / 165
|
179
|
0,050
|
79,0
|
2,320
|
-
|
3 6
|
481-0165-0000
|
|
- / 170
|
184
|
0,050
|
81,0
|
2,380
|
3 6
|
-
|
481-0170-0000
|
|
- / 175
|
189
|
0,050
|
82,5
|
2,450
|
-
|
3 6
|
481-0175-0000
|
|
7 / 178-180
|
194
|
0,050
|
85,0
|
2,520
|
3 6
|
-
|
481-0180-0000
|
|
8 / 200-203
|
214
|
0,040
|
93,0
|
2,790
|
3 6
|
-
|
481-0200-0000
|
|
- / 215
|
229
|
0,035
|
98,5
|
2,990
|
-
|
3 6
|
481-0215-0000
|
|
- / 225
|
239
|
0,030
|
102,5
|
3,130
|
3 6
|
-
|
481-0225-0000
|
|
9 / 228-229
|
242
|
0,030
|
106,0
|
3,250
|
-
|
3 6
|
481-0228-0000
|
|
- / 250
|
264
|
0,030
|
113,0
|
3,470
|
3 6
|
-
|
481-0250-0000
|
|
10 / 254
|
268
|
0,025
|
114,5
|
3,530
|
-
|
3 6
|
481-0254-0000
|
|
- / 275
|
289
|
0,025
|
122,5
|
3,810
|
-
|
3 6
|
481-0275-0000
|
|
11 / 280
|
294
|
0,020
|
125,0
|
3,880
|
-
|
3 6
|
481-0280-0000
|
|
- / 300
|
314
|
0,020
|
133,0
|
4,140
|
3 6
|
-
|
481-0300-0000
|
|
12 / 305
|
319
|
0,020
|
135,0
|
4,210
|
-
|
3 6
|
481-0305-0000
|
|
- / 315
|
329
|
0,020
|
138,5
|
4,350
|
-
|
3 6
|
481-0315-0000
|
|
- / 325
|
339
|
0,015
|
142,5
|
4,480
|
-
|
3 6
|
481-0325-0000
|
|
13 / 330
|
344
|
0,015
|
144,5
|
4,550
|
-
|
3 6
|
481-0330-0000
|
|
- / 350
|
364
|
0,015
|
153,0
|
4,820
|
3 6
|
-
|
481-0350-0000
|
|
14 / 356
|
370
|
0,015
|
155,5
|
4,890
|
-
|
3 6
|
481-0356-0000
|
|
- / 375
|
389
|
0,015
|
162,5
|
5,100
|
-
|
3 6
|
481-0375-0000
|
|
- / 400
|
414
|
0,015
|
173,0
|
5,500
|
3 6
|
-
|
481-0400-0000
|
|
16 / 405-406
|
420
|
0,010
|
175,5
|
5,580
|
-
|
3 6
|
481-0406-0000
|
|
- / 450
|
464
|
0,010
|
193,0
|
6,170
|
3 6
|
-
|
481-0450-0000
|
|
18 / 457
|
471
|
0,010
|
196,0
|
6,270
|
-
|
3 6
|
481-0457-0000
|
|
- / 500
|
514
|
0,005
|
213,0
|
6,850
|
3 6
|
-
|
481-0500-0000
|
|
20 / 508
|
522
|
0,005
|
217,0
|
6,960
|
-
|
3 6
|
481-0508-0000
|
|
- / 600
|
614
|
0,005
|
253,0
|
8,210
|
3
|
-
|
481-0600-0000
|
|
24 / 610
|
624
|
0,005
|
257,0
|
8,350
|
-
|
3
|
481-0610-0000
|
|
- / 700
|
714
|
0,005
|
293,0
|
9,560
|
3
|
-
|
481-0700-0000
|
|
28 / 712
|
726
|
0,005
|
298,0
|
9,730
|
-
|
3
|
481-0712-0000
|
|
- / 750
|
764
|
0,003
|
313,0
|
10,240
|
-
|
3
|
481-0750-0000
|
|
- / 800
|
814
|
0,002
|
333,0
|
10,910
|
3
|
-
|
481-0800-0000
|
|
32 / 813-815
|
829
|
0,001
|
339,0
|
11,120
|
-
|
3
|
481-0815-0000
|
|
- / 900
|
914
|
0,001
|
373,0
|
12,270
|
3
|
-
|
481-0900-0000
|
|
36 / 915
|
929
|
0,001
|
379,0
|
12,470
|
-
|
3
|
481-0915-0000
|
|
- / 1000
|
1014
|
0,001
|
413,0
|
13,620
|
3
|
-
|
481-1000-0000
|
|
40 / 1016
|
1030
|
0,001
|
420,0
|
13,840
|
-
|
3
|
481-1016-0000
|
|
www.norres.com.cn 咨询电话：400-628-5425 , 021-63606711、传真：021-33045252
|
| 附件 |
|
|
|
|
|
| CONNECT 228 | CLAMP 217 | CONNECT 270-271 | CLAMP 212 | CLAMP 213 |
|
快装搭桥式卡箍，用于连接波纹管 |
