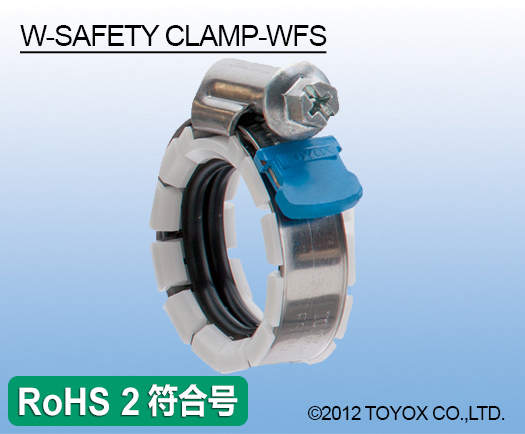

W安全系列 WFS型 (W-SAFETY CLAMP-WFS)

分类:

产品详情

安全的部分不锈钢材质FS型
扩大
用途 各种胶管装配用胶管夹
材质 胶管夹:不锈钢SUS430
壳体:不锈钢SUS430
螺钉:铁(镀锌)
安全盖:PE
套管:聚甲醛树脂
环:EPDM
规格
其它

胶管夹の特徴

【提高生产效率】 长时间防漏防脱,可减少故障。
【省力化】 可减少紧固作业和维修检查次数。
【安全】 防止胶管夹前端的破损,使用安全。(附带安全盖)
*W安全型管接头组为符合RoHS2修订版标准的产品。

适用胶管

TOYORON HOSE, HYBRID TOYORON HOSE, SUPER TOYORON HOSE, TOYOSPRING HOSE, TOYORING HOSE, ECORON HOSE, ECORON-S HOSE, TOYOFUSSO HOSE, TOYOFUSSO-E HOSE

胶管夹规格表

※胶管夹宽:12mm

型号 工作压力 范围 工作温度 范围 适用胶管尺寸 适用管接头 最大紧固扭矩 内含数量 包装单位
MPa 外径×内径(mm) 外径(mm) N・m (个) (个)
WFS-15 -0.1~0.8 -5~70 15×22 ※1 15.5~16.5 φ 5.0 10 100
WFS-19 -0.1~0.8 -5~70 19×26 ※1 19.5~21.0 φ 5.0 10 100
WFS-25 -0.1~0.6 -5~70 25×33 ※1 25.5~27.0 φ 5.0 10 50

■ 材质 胶管夹:不锈钢SUS430, 壳体:不锈钢SUS430, 螺钉:铁(镀锌)
安全盖:PE, 套管:聚甲醛树脂, 环:EPDM



※1 注意:使用非适用胶管时,可能出现性能不稳定的情况,敬请谅解。
2 注意:使用W安全夹时,零部件部位发生变形后,请勿继续使用。

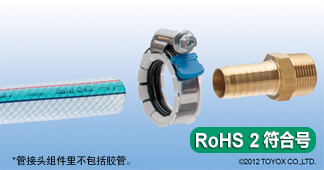

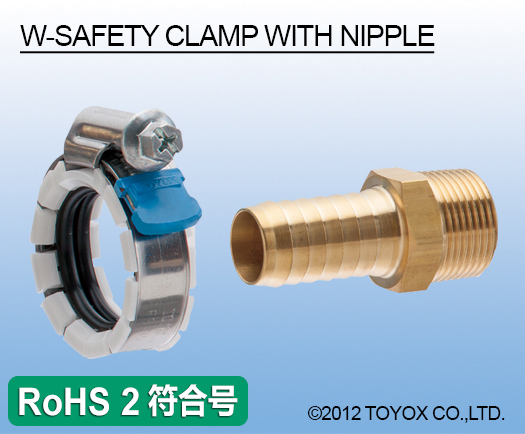

W安全型管接头组



W安全型管接头组
扩大
用途 工場設備配管・各種機械組込用継手
材料 管接头:黄铜制(符合RoHS标准)
材料详情 【管接头】
管接头:黄铜制(符合RoHS标准)
【胶管夹】
胶管夹:不锈钢SUS430
壳体:不锈钢SUS430
螺钉:铁(镀锌)
安全盖:PE
套管:聚甲醛树脂
环:EPDM
规格
其它

接头的特点

【降低压力损失】 不仅能减少流体泄漏,与普通的竹节式接头相比,有效横截面积(口径更大)(表1)
【提高生产效率】 长时间防漏防脱,可减少故障,提高生产效率。
【安全、安心】 防止胶管夹前端的破损,使用安全。(附带安全盖)
*W安全型管接头组为符合RoHS2修订版标准的产品。

接头规格表

竹节式接头
接头外观 尺寸图
接头外观 尺寸图
型号 组件内容 螺栓规格 适合胶管 尺寸 专用胶管接头 接头
总长度L
HEX 组件
重量
包装
单位
内径×外径
(mm)
外径
(mm)
内径
(mm)
mm mm g 组件
WFSN-15-R1/2B 胶管夹:1
接头:1
R1/2 15×22 16.2φ 12.8φ 56 22 90 10
WFSN-19-R3/4B 胶管夹:1
接头:1
R3/4 19×26 20.0φ 16.8φ 61 27 130 10
※WFSN-25-R1B 胶管夹:2
接头:1
R1 25×33 26.0φ 22.0φ 80 35 250 10

■ 材质 管接头:黄铜(符合RoHS标准)

* 为了让WFSN-25-R1B充分发挥自身性能,特使用2个胶管夹进行固定, 因此,组件中包含2个WFS-25 ( W安全型)。
注意: 请点击此处查看W安全型管接头组件的工作压力范围、工作温度范围和推荐紧固扭矩。



适用胶管一览

*适用压力与适用温度范围请参照适用胶管的相关规格。

适用胶管
wfsn TOYORON
( 耐压胶管 )
HYBRID TOYORON
( 耐压胶管 )
SUPER TOYORON
( 耐油、耐压胶管 )
TOYOSPRING
( 真空、压送耐压胶管 )
TOYORING
( 耐油、真空PVC胶管 )
TR HTR ST TS TG
TOYORON HYBRID TOYORON SUPER TOYORON TOYOSPRING TOYORING
氯乙烯 氯乙烯 氯乙烯 氯乙烯 氯乙烯
内管耐油 内管耐油 耐油 耐油 耐油
真空 真空
継手材質:真鍮製(RoHS対応)
型号 螺栓规格
WFSN-15-R1/2B R1/2
WFSN-19-R3/4B R3/4
WFSN-25-R1B R1
适用胶管
wfsn ECORON
( 食品、药品用胶管 )
ECORON-S
( 食品、药品用胶管 )
TOYOFUSSO
( 耐药品、耐溶剂胶管 )
TOYOFUSSO-E
( 耐药品、耐溶剂胶管 )
TOYOFUSSO-S
( 耐药品、耐溶剂胶管 )
EC ECS FF FFE FFS
ECORON ECORON-S TOYOFUSSO TOYOFUSSO-E TOYOFUSSO-E
聚烯烃树脂 聚烯烃树脂
室内专用 室内专用 耐药品 耐药品 耐药品
耐药品 耐药品 非粘附性 非粘附性 非粘附性
真空 防静电 真空
継手材質:真鍮製(RoHS対応)
型号 螺栓规格
WFSN-15-R1/2B R1/2
WFSN-19-R3/4B R3/4
WFSN-25-R1B R1
