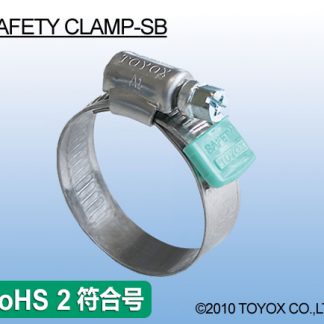

安全的100%不锈钢材质SB型 不锈钢材质SB型胶管夹 (SAFETY CLAMP-SB)

部分不锈钢材质胶管夹FS型 (SAFETY CLAMP-FS)

Questions? Request a Call Back
安全的部分不锈钢材质FS型
扩大		 用途 各种胶管装配用胶管夹
材质 胶管夹：不锈钢SUS430
壳体：不锈钢SUS430
螺钉：铁（镀锌）
安全盖：PE
规格
其它

胶管夹の特徴

【安全】 可使用十字螺丝刀，不易打滑所以十分安全。
附安全盖，可防止胶管夹前端破损。
胶管夹带的内侧很光滑，不易损坏胶管。
【提高作业效率】 只要轻轻的扭转，就能有很好的密封性。
*部分不锈钢材质胶管夹FS型为符合RoHS2修订版标准的产品。

胶管夹规格表

型号 工作
范围		 适用胶管尺寸(内径 mm) 最大紧固扭矩 内含数量 包装单位
外径
(mm)		 TOYORON TOYO
SPRING		 ARROW HIT
RUN		 抽吸 送排水 N・m (个) (个)
FS-12 8～12 4・6 6 3.5 10 100
FS-15 10～15 8・9 8・9 6.5・8 8.3 3.5 10 100
FS-17 11～17 9・10 9 8・9.5 11 3.5 10 100
FS-20 13～20 12 12 13.7 3.5 10 100
FS-22 16～22 15 15 13 13.7 3.5 10 100
FS-25 18～25 15 15 19 5.0 10 100
FS-30 22～30 19・21.5 19 5.0 10 100
FS-35 25～35 25 25 25 5.0 10 100
FS-40 27～40 32 5.0 10 50
FS-45 30～45 32 32 40 5.0 10 50
FS-50 35～50 38 38 38 5.0 10 50
FS-55 40～55 50 6.0 10 50
FS-60 45～60 45 6.0 10 50
FS-70 55～70 50 50 50 65 6.0 10 50
FS-80 65～80 63 63 65 75 6.0 10 20
FS-90 75～90 63 63 6.0 10 20
FS-100 85～100 75 75 75 6.0 10 20
FS-110 95～110 90 90 100 7.0 10 20
FS-120 105～120 100 100 7.0 10 20
FS-140 125～140 125 7.0 10 20
FS-150 130～150 125 7.0 10 20
FS-165 150～165 150 7.0 10 20
FS-190 170～190 7.0 10 20
FS-215 195～215 200 7.0 10 20
FS-240 220～240 7.0 10 20
FS-270 250～270 250 7.0 10 20
FS-290 270～290 7.0 10 20
FS-320 305～320 300 7.0 10 20

*　胶管夹宽度：FS-12～FS-22为9mm，FS-25～FS-320为13mm
