11.3.0 NEO 390 ONE PDF download [pdf ]
氯丁橡胶软管，单层，防漏（耐温至+150°C）
|
NEO 390 ONE 氯丁橡胶软管，单层，防漏（耐温至+150°C） |
|
|
|
||

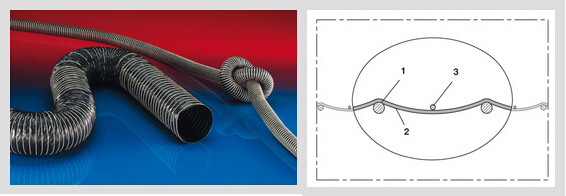

| 应用: | 特性: | 结构: |
| ■ 柔性软管/用于冷热气体的软管输送 | ■ 纤维加强 | 氯丁橡胶软管 |
| ■ 燥颗粒/塑料干燥机，热风干燥机 | ■ 高弯曲性 | 1. 弹簧钢丝 |
| ■ 吹膜机，挤出机冷却空气 | ■ 良好的耐热性能 | 2. 编织加强带, 管壁: 玻璃纤维涂层氯丁橡胶 |
| ■ 空气供应：UV干燥机，IR干燥机 | ■ 符合 RoHS 规定 | 3. 加强芯 |
| ■ 客车，越野车，大篷车，拖车，移动住宅/野营车/房 | ||
| 车，小船，轮船/大型船舶/海事船，游艇：通风，供暖 | 温度范围: | 定制化交货: |
| ■ -35°C 至 135°C | ■ 可根据要求提供更多直径和长度产品 | |
| ■ 短时间可达150°C |
|
内径
|
外径
|
过压
|
真空
|
弯曲半径
|
重量
|
尺寸长度
|
更长的生产长度
|
订购代码
|
|
in / mm
|
mm
|
bar
|
bar
|
mm
|
kg/m
|
m
|
m
|
|
|
- / 13
|
15
|
1,800
|
0,580
|
8,5
|
0,050
|
-
|
4
|
390-0013-0000
|
|
3/4 / 19
|
21
|
1,800
|
0,580
|
11,5
|
0,080
|
4
|
-
|
390-0019-0000
|
|
- / 22
|
24
|
1,800
|
0,580
|
13,0
|
0,090
|
4
|
-
|
390-0022-0000
|
|
1 / 25
|
29
|
1,500
|
0,580
|
16,5
|
0,120
|
4
|
-
|
390-0025-0000
|
|
1,25 / 32
|
35
|
1,500
|
0,580
|
19,0
|
0,130
|
4
|
-
|
390-0032-0000
|
|
1,5 / 38
|
42
|
1,500
|
0,580
|
23,0
|
0,170
|
4
|
-
|
390-0038-0000
|
|
- / 41
|
45
|
1,500
|
0,570
|
24,5
|
0,180
|
-
|
4
|
390-0041-0000
|
|
1,75 / 44-45
|
48
|
1,500
|
0,560
|
26,0
|
0,190
|
4
|
-
|
390-0044-0000
|
|
2 / 50-51
|
55
|
1,500
|
0,500
|
29,5
|
0,250
|
4
|
-
|
390-0051-0000
|
|
2,25 / 57
|
61
|
1,300
|
0,500
|
32,5
|
0,280
|
4
|
-
|
390-0057-0000
|
|
2,5 / 63-65
|
67
|
1,300
|
0,500
|
35,5
|
0,300
|
4
|
-
|
390-0063-0000
|
|
- / 70
|
74
|
1,200
|
0,500
|
39,0
|
0,400
|
4
|
-
|
390-0070-0000
|
|
3 / 75-76
|
80
|
1,100
|
0,390
|
42,0
|
0,410
|
4
|
-
|
390-0076-0000
|
|
- / 80
|
84
|
1,100
|
0,390
|
44,0
|
0,420
|
4
|
-
|
390-0080-0000
|
|
3,2 / 83
|
87
|
1,100
|
0,390
|
45,5
|
0,470
|
4
|
-
|
390-0083-0000
|
|
3,5 / 89-90
|
93
|
1,100
|
0,380
|
48,5
|
0,500
|
4
|
-
|
390-0089-0000
|
|
- / 95
|
99
|
1,100
|
0,380
|
51,5
|
0,540
|
4
|
-
|
390-0095-0000
|
|
4 / 100-102
|
106
|
1,100
|
0,300
|
55,0
|
0,570
|
4
|
-
|
390-0102-0000
|
|
- / 108
|
113
|
1,000
|
0,300
|
59,0
|
0,680
|
4
|
-
|
390-0108-0000
|
|
4,5 / 114
|
119
|
1,000
|
0,300
|
62,0
|
0,730
|
4
|
-
|
390-0114-0000
|
|
- / 121
|
126
|
0,900
|
0,290
|
65,5
|
0,760
|
4
|
-
|
390-0121-0000
|
|
5 / 125-127
|
132
|
0,900
|
0,210
|
68,5
|
0,810
|
4
|
-
|
390-0127-0000
|
|
5,5 / 140
|
145
|
0,900
|
0,200
|
75,0
|
0,890
|
4
|
-
|
390-0140-0000
|
|
6 / 150-152
|
157
|
0,800
|
0,180
|
81,0
|
1,050
|
4
|
-
|
390-0152-0000
|
|
6,3 / 160
|
165
|
0,700
|
0,160
|
85,0
|
1,100
|
-
|
4
|
390-0160-0000
|
|
6,5 / 165
|
170
|
0,700
|
0,150
|
87,5
|
1,180
|
-
|
4
|
390-0165-0000
|
|
7 / 178
|
183
|
0,600
|
0,140
|
94,0
|
1,210
|
4
|
-
|
390-0178-0000
|
|
8 / 200-203
|
208
|
0,600
|
0,100
|
106,5
|
1,380
|
4
|
-
|
390-0203-0000
|
|
10 / 254
|
259
|
0,400
|
0,100
|
132,0
|
1,650
|
4
|
-
|
390-0254-0000
|
|
12 / 305
|
310
|
0,100
|
0,070
|
157,5
|
2,000
|
4
|
-
|
390-0305-0000
|
|
www.norres.com.cn 咨询电话：400-628-5425 , 021-63606711、传真：021-33045252
|
| 附件 |
|
|
|
|
| CONNECT 228 | CONNECT 270-271 | CLAMP 211 | CLAMP 208 |
| T型螺栓卡箍，用于连接外壁平滑的重型软管 | 软管卡箍，用于外壁平滑的轻型软管的连接 |
