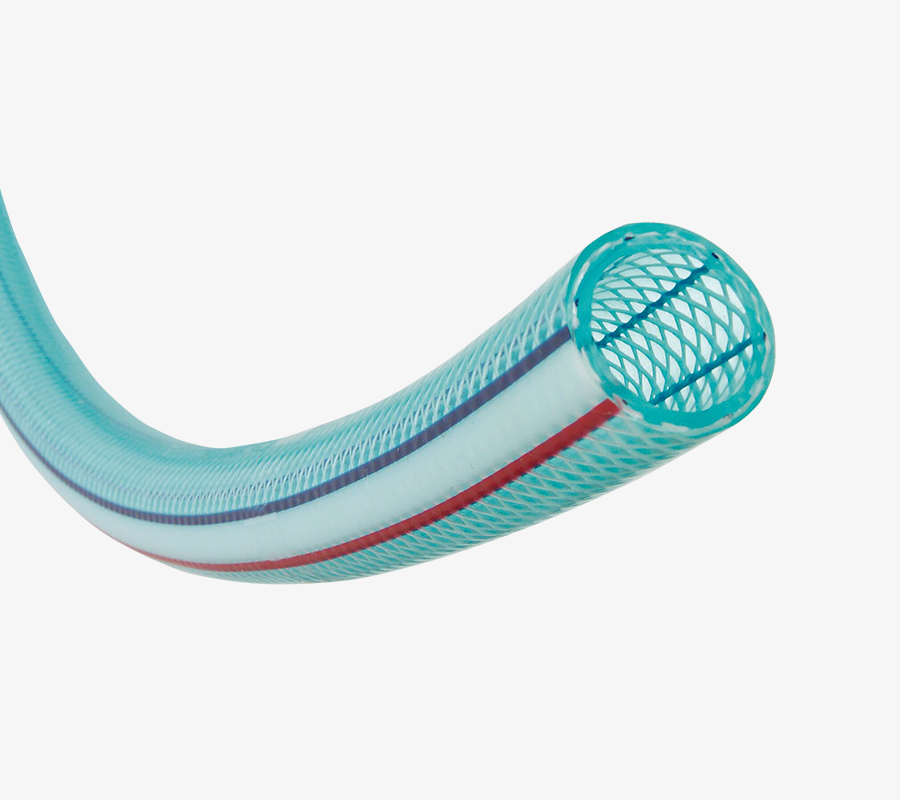

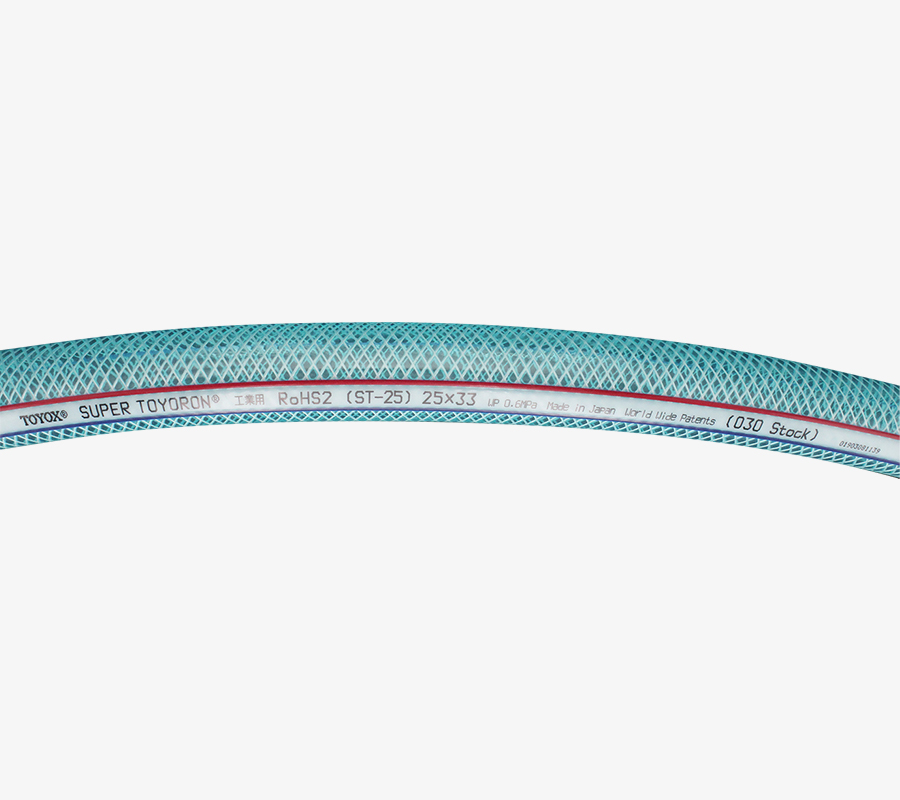

SUPER TOYORON胶管是由软PVC制成的压送等多目的耐压胶管。
本品胶管是一种可稳定用于水、空气、油、药品等多种流体的多用途胶管。
SUPER TOYORON Hose的内外管均采用耐油调和，比TOYORON Hose的耐油性更高，寿命更长。
为了进一步提高安全性和生产率，除了胶管之外，还备有各种专用接头。
| 用途 | ： | 工厂设备配管用胶管、各种机器组装用胶管 |
|---|---|---|
| 流体 | ： | 药品粉体空气矿物油水（饮用水除外）动植物油 |
| 功能 | ： |
|
| 法律规定 | ： | 符合RoHS2修正规制 |

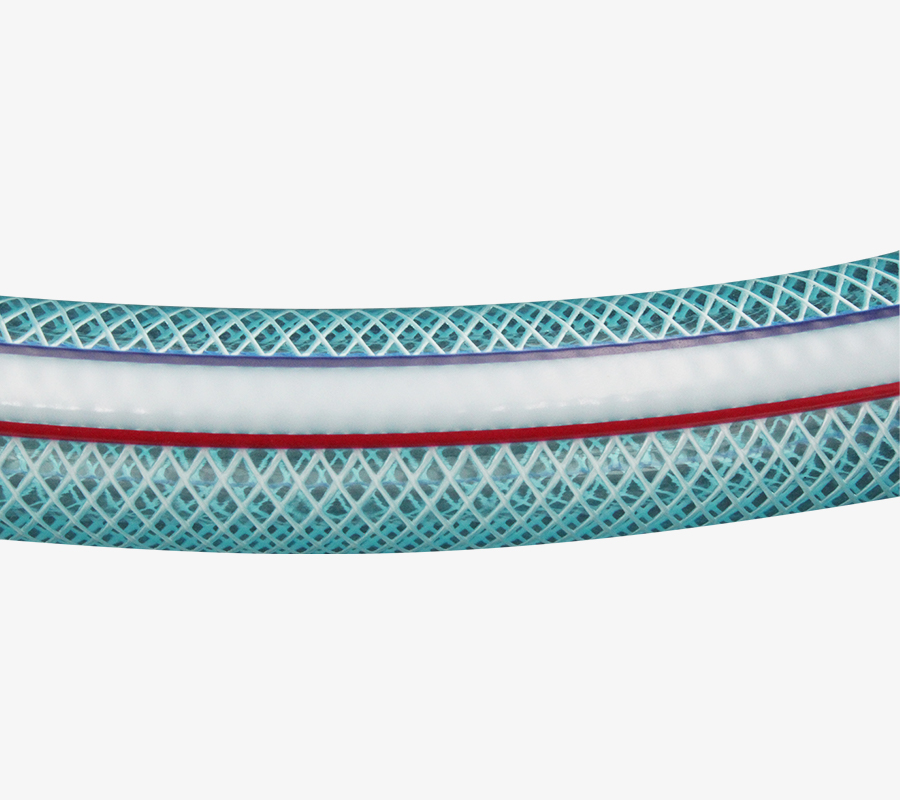

| 规格 | ： | 主材质：软质聚氯乙烯 加强材料：聚酯丝 内径：6mm~75mm 使用温度范围：-5℃ ~60℃ |
规格表: 使用温度范围 -5℃ 〜 60℃
| 型号 | 内径×外径 (mm) |
使用压力 (MPa) |
标准长度重量 (kg/卷) |
标准长度 (m) |
最小弯曲半径 (mm) |
|---|---|---|---|---|---|
| ST-6 | 6×10.5 | 0~1.0 | 8 | 100 | 25 |
| ST-8 | 8×13 | 0~1.0 | 11 | 100 | 35 |
| ST-9 | 9×15 | 0~1.0 | 15 | 100 | 45 |
| ST-12 | 12×18 | 0~0.8 | 19 | 100 | 60 |
| ST-15 | 15×22 | 0~0.8 | 27 | 100 | 90 |
| ST-19 | 19×26 | 0~0.6 | 16 | 50 | 130 |
| ST-22 | 21.5×28.5 | 0~0.6 | 19 | 50 | 125 |
| ST-25 | 25×33 | 0~0.6 | 25 | 50 | 150 |
| ST-32 | 32×41 | 0~0.4 | 28 | 40 | 192 |
| ST-38 | 38×48 | 0~0.4 | 36 | 40 | 228 |
| ST-48 | 48×58 | 0~0.4 | 40 | 40 | 290 |
| ST-50 | 50×62 | 0~0.3 | 54 | 40 | 300 |
| ST-63 | 63×80 | 0~0.3 | 53 | 20 | 600 |
| ST-75 | 75×92 | 0~0.3 | 62 | 20 | 800 |

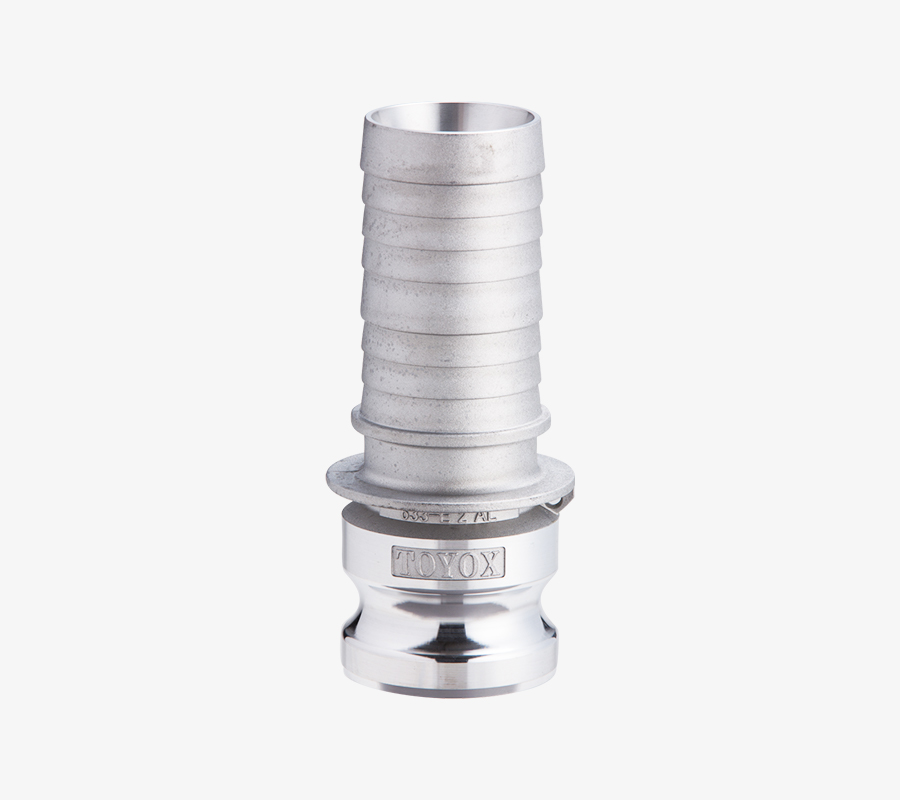

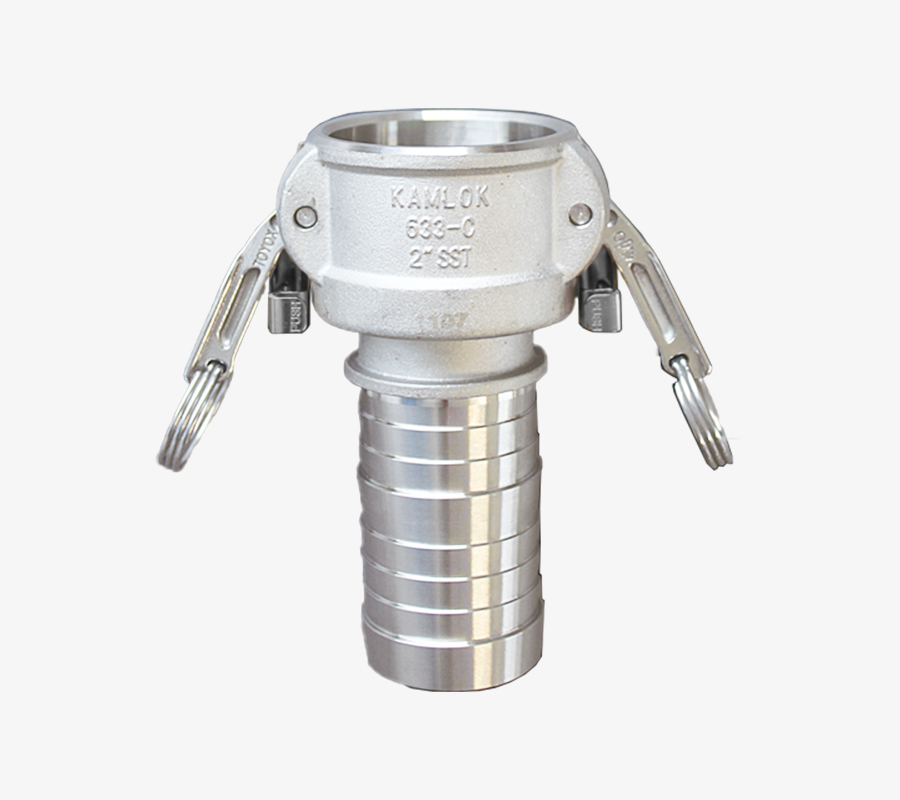

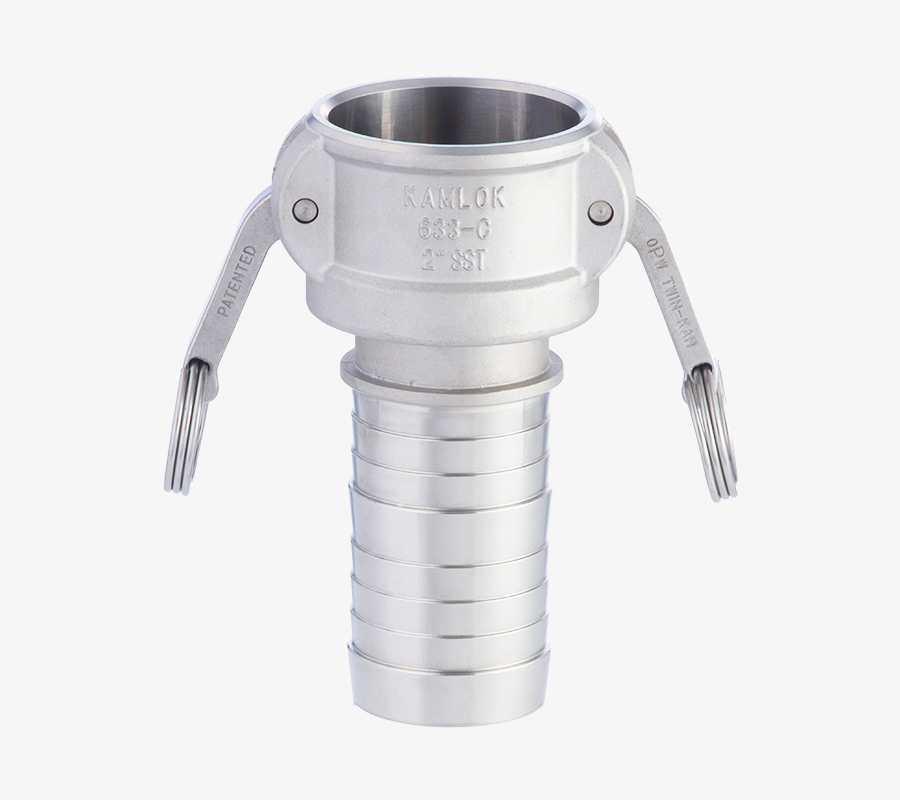

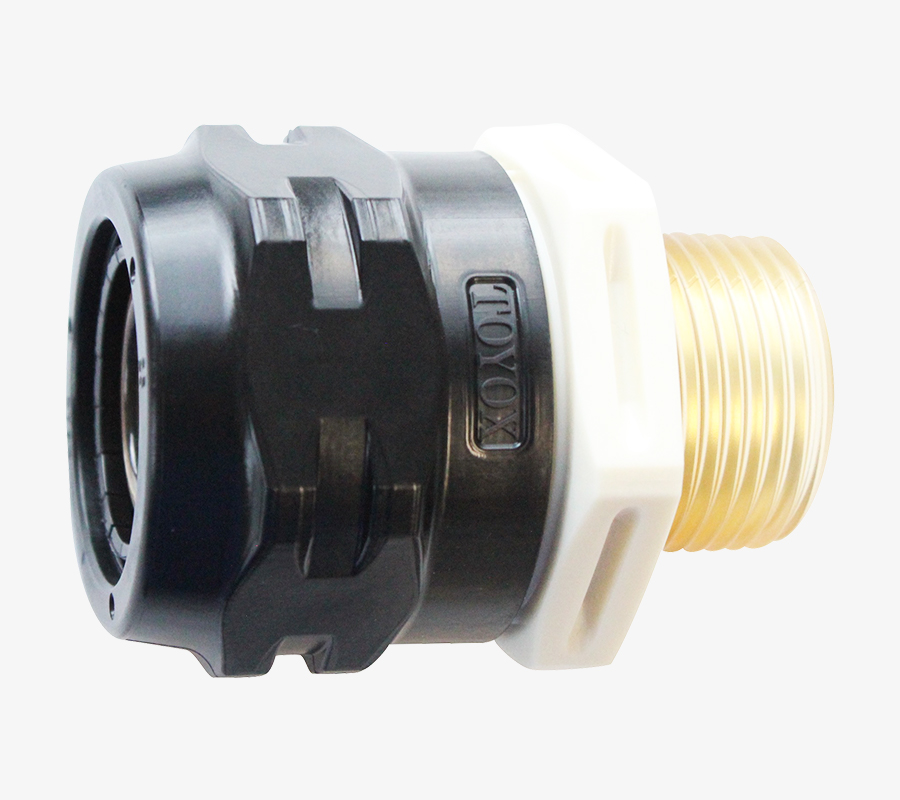

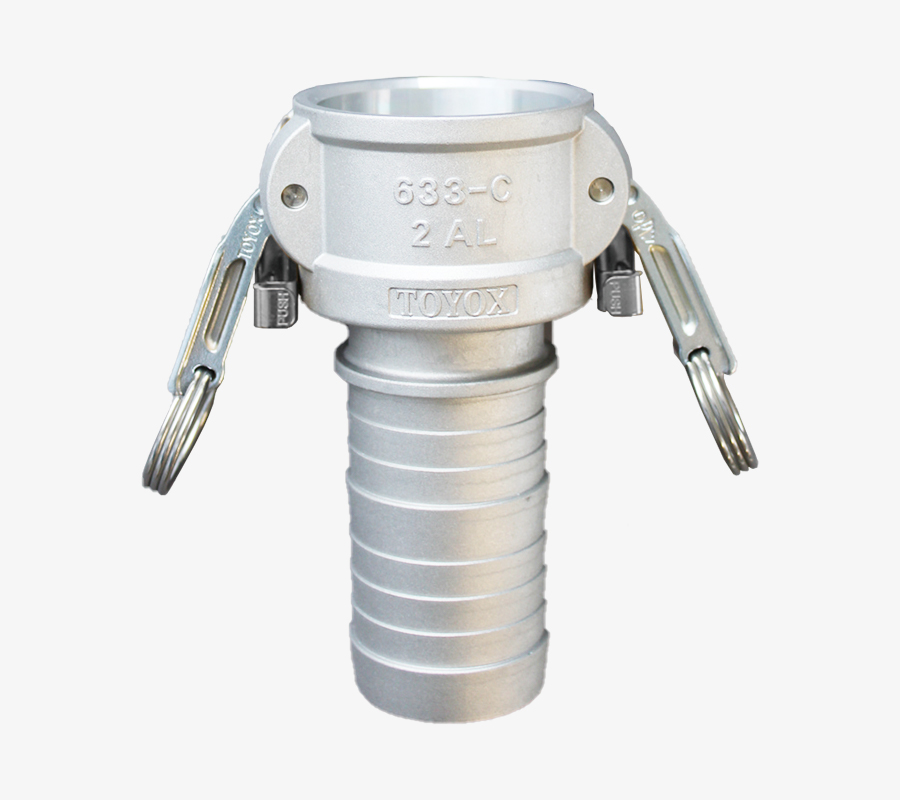

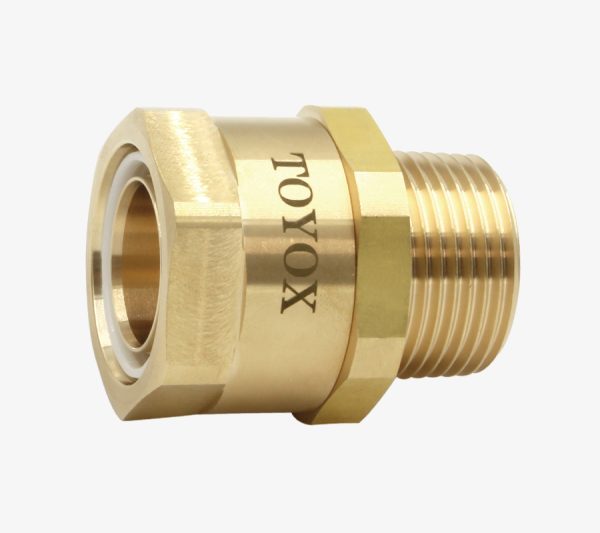

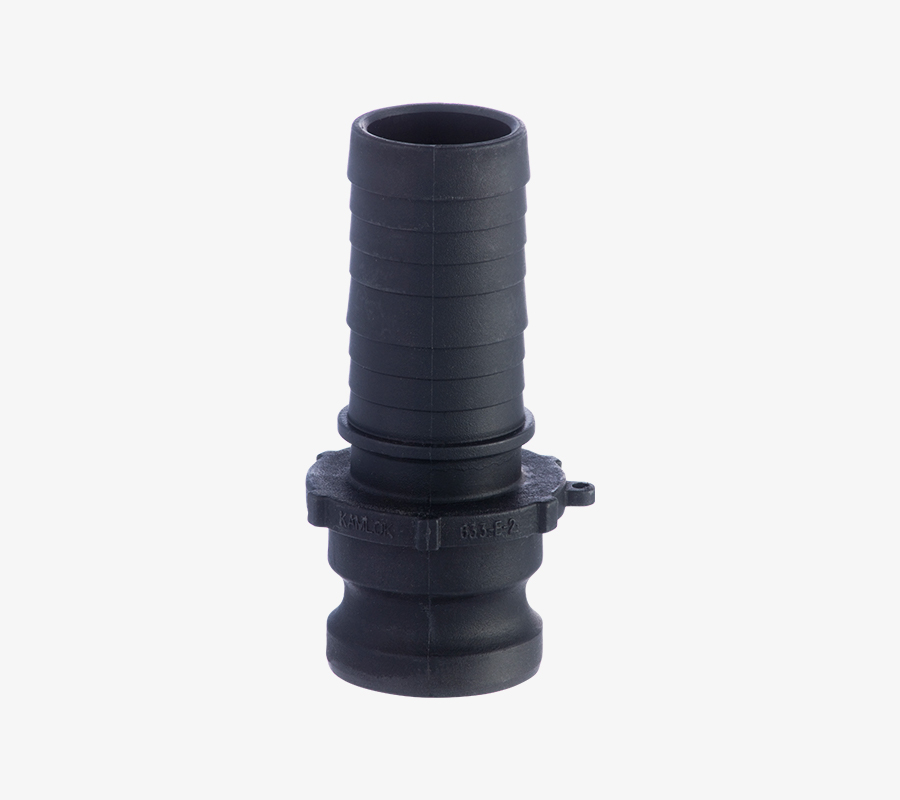

| 专用接头 : 22 | 接头名称 | TOYOCONNECTOR | TOYOCONNECTOR | TOYOCONNECTOR | TOYOCONNECTOR | TOYOCONNECTOR | TOYOCONNECTOR | TOYOCONNECTOR | TOYOCONNECTOR | TOYOCONNECTOR | TOYOCONNECTOR | TOYOCONNECTOR | TOYOCONNECTOR | TOYOCONNECTOR | KAMLOK COUPLER | KAMLOK COUPLER | KAMLOK COUPLER | KAMLOK TWINLOK TYPE COUPLER | KAMLOK TWINLOK TYPE COUPLER | KAMLOK TWINLOK TYPE COUPLER | KAMLOK ADAPTER | KAMLOK ADAPTER | KAMLOK ADAPTER | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 胶管规格 | 胶管连接 | 圆盖螺母 | 圆盖螺母 | 圆盖螺母 | 专用管夹 | 圆盖螺母 | 专用管夹 | 圆盖螺母 | 圆盖螺母 | 圆盖螺母 | 圆盖螺母 | 专用管夹 | 圆盖螺母 | 专用管夹 | 胶管夹 | 胶管夹 | 胶管夹 | 胶管夹 | 胶管夹 | 胶管夹 | 胶管夹 | 胶管夹 | 胶管夹 | |
| 接头规格 | 外螺纹 | 外螺纹 | 外螺纹 | 外螺纹 | 外螺纹 | 外螺纹 | 外螺纹 | 外螺纹 | 法兰盘 | 法兰盘 | 法兰盘 | KAMLOK耦合器 | KAMLOK耦合器 | KAMLOK耦合器 | KAMLOK耦合器 | KAMLOK耦合器 | KAMLOK耦合器 | KAMLOK耦合器 | KAMLOK耦合器 | KAMLOK接头 | KAMLOK接头 | KAMLOK接头 | ||
| 主材质 | 黄铜 | 黄铜 | 不锈钢 | 黄铜 | 不锈钢 | 不锈钢 | 黄铜＋树脂 | 树脂（PPSU） | 不锈钢 | 不锈钢 | 不锈钢 | 不锈钢 | 不锈钢 | 铝合金 | 不锈钢 | 树脂（PP） | 铝合金 | 不锈钢 | 树脂（PP） | 铝合金 | 不锈钢 | 树脂（PP） | ||

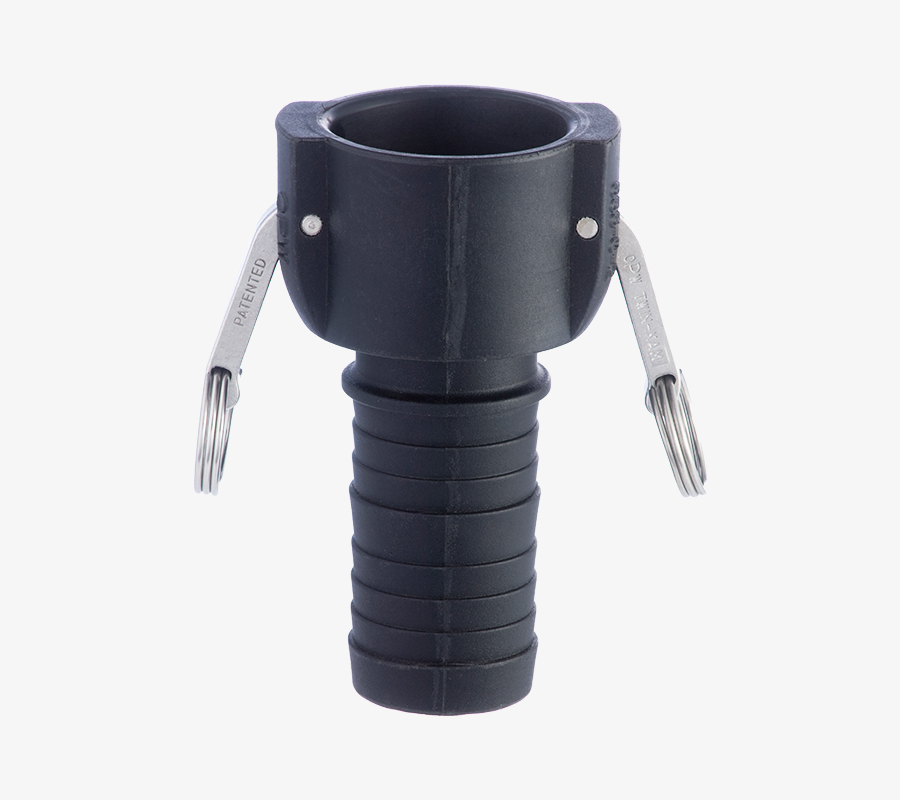

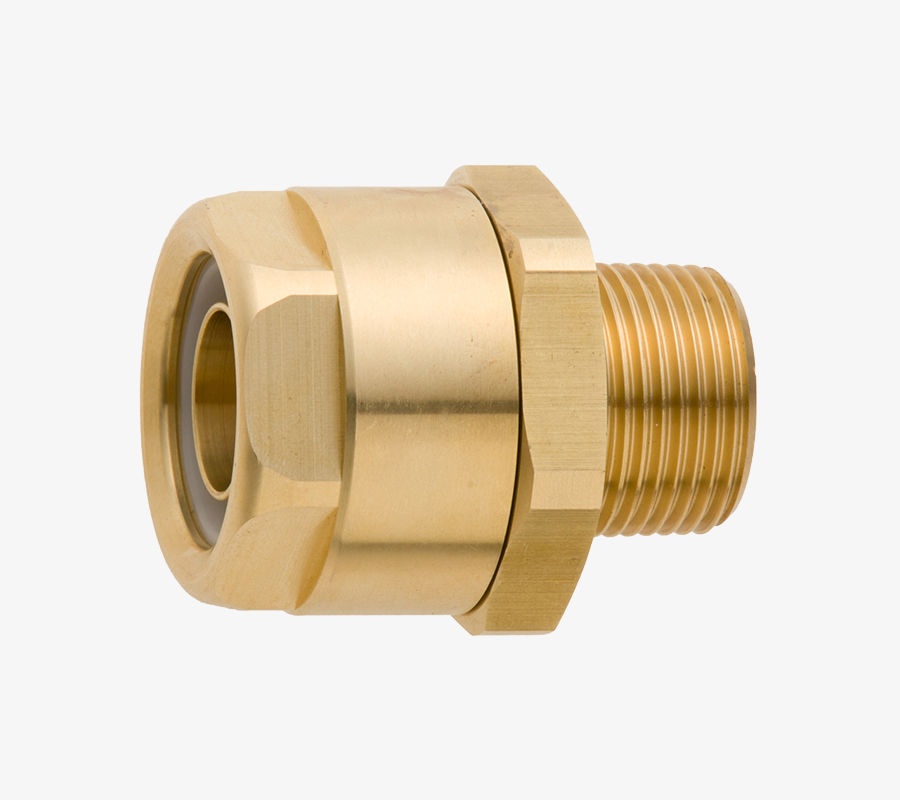

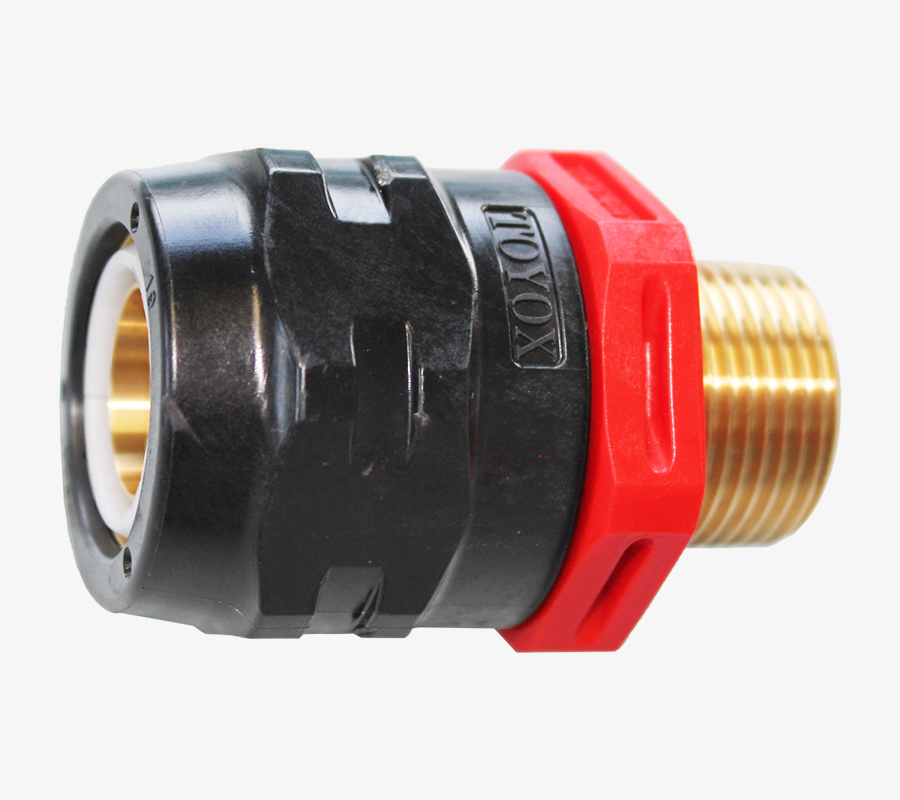

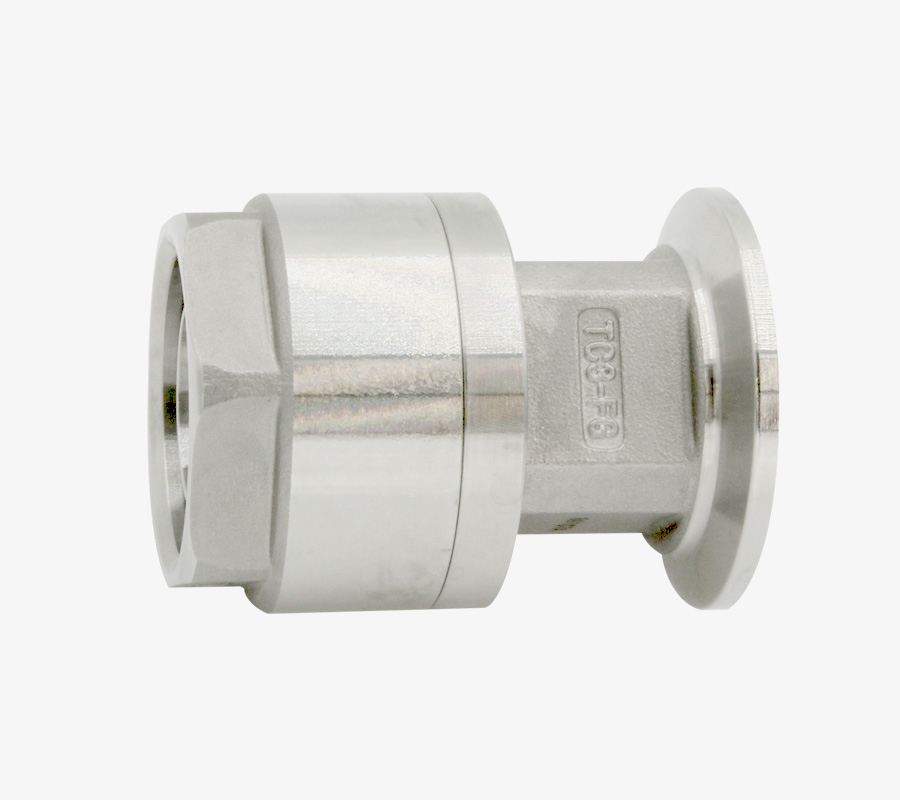

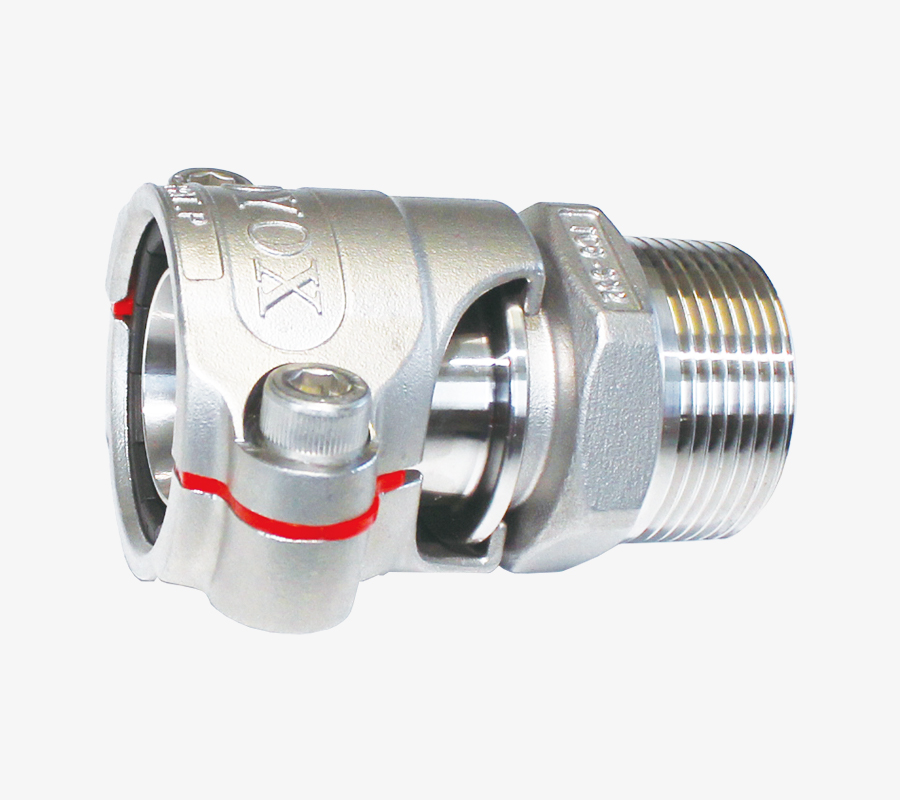

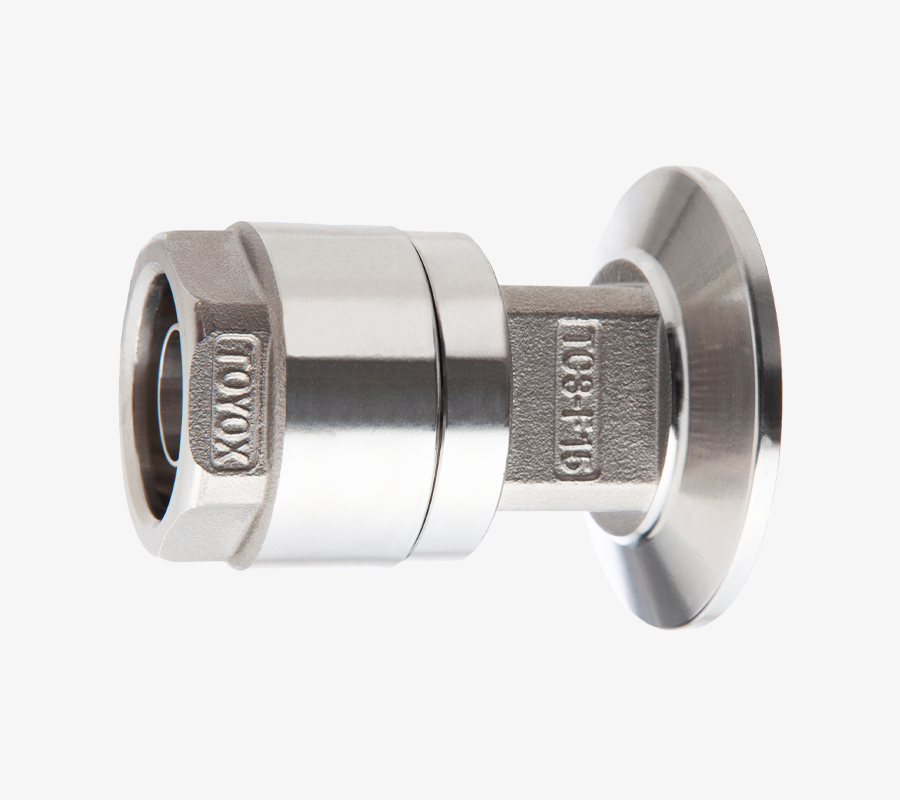

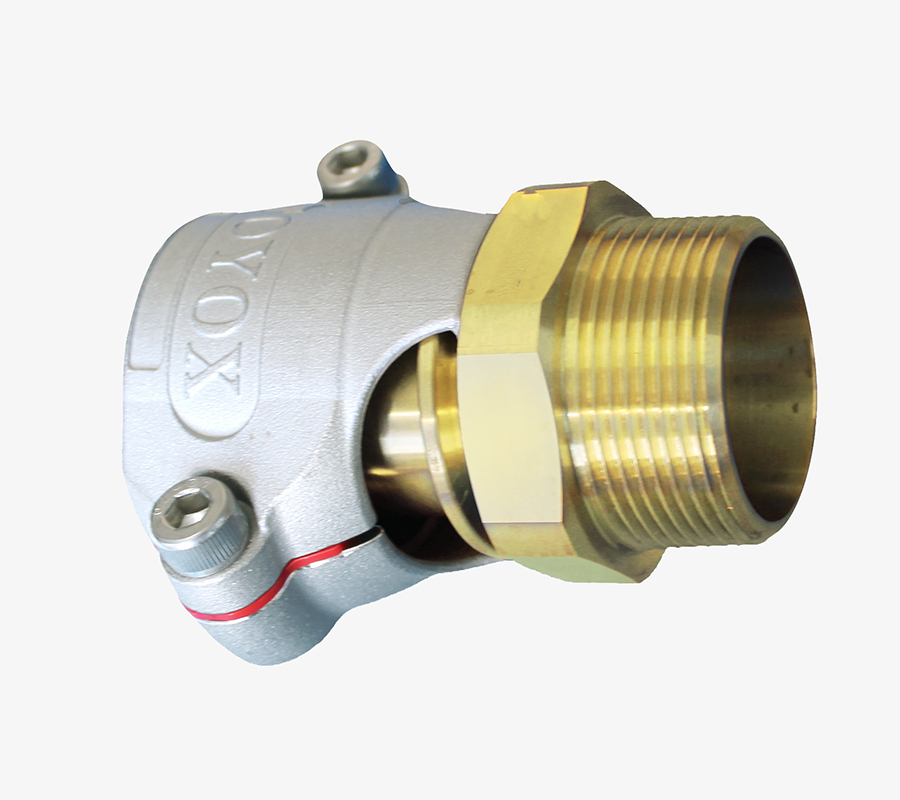

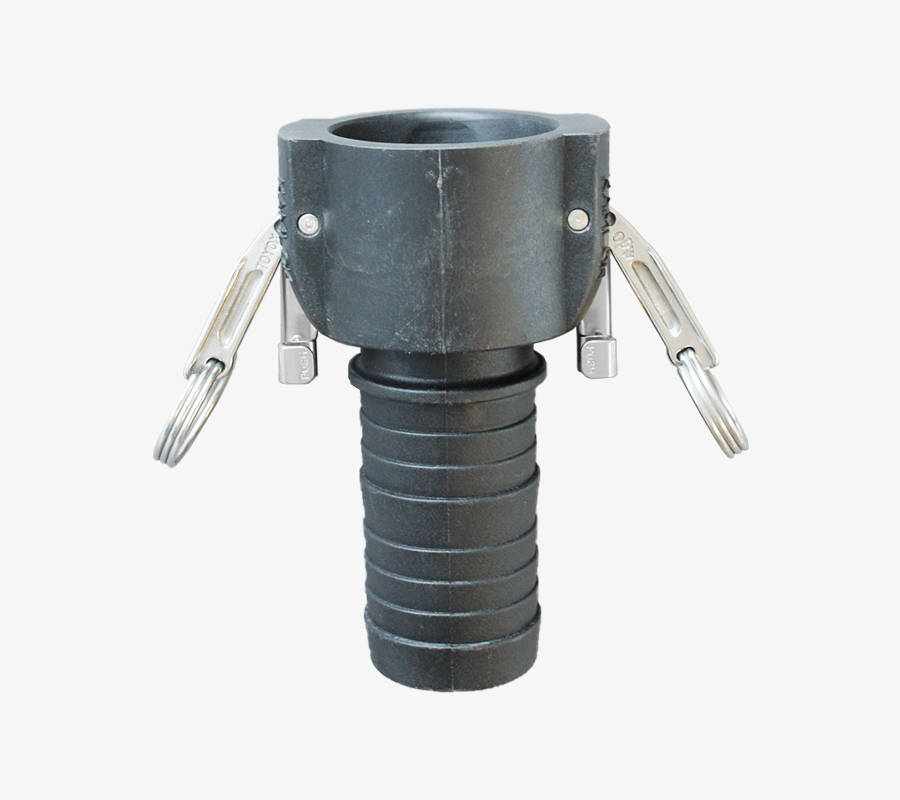

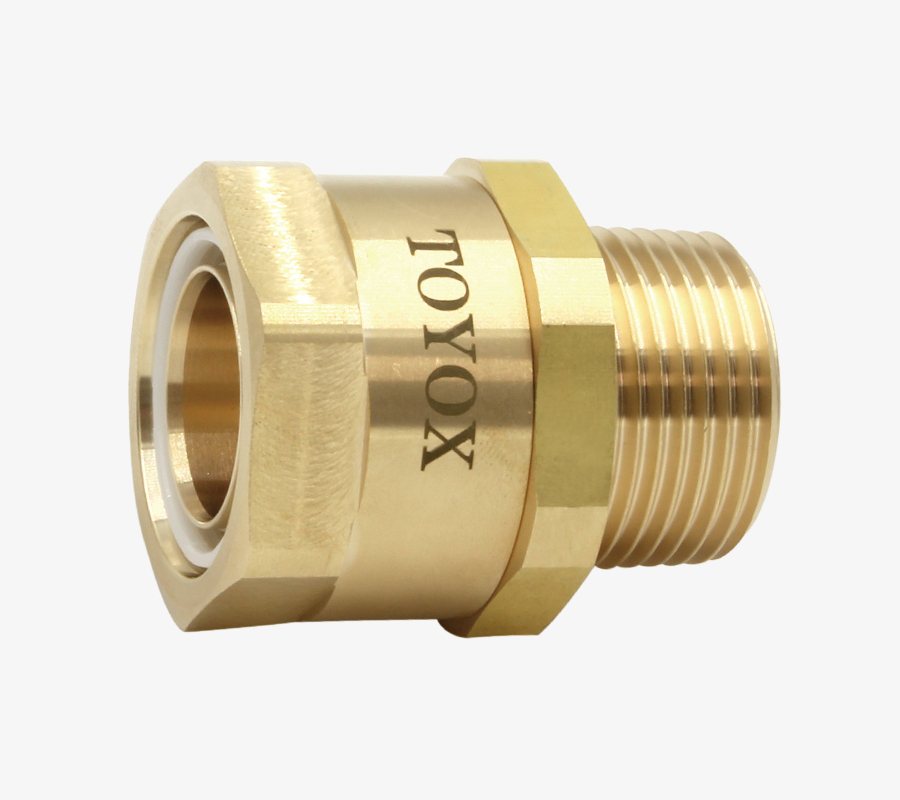

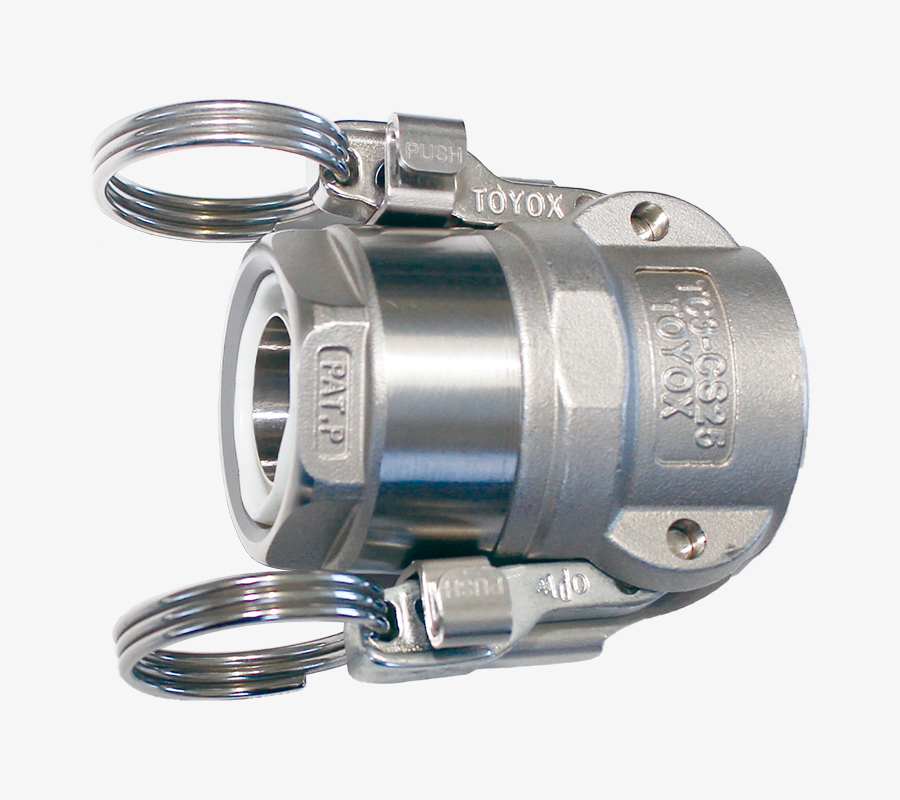

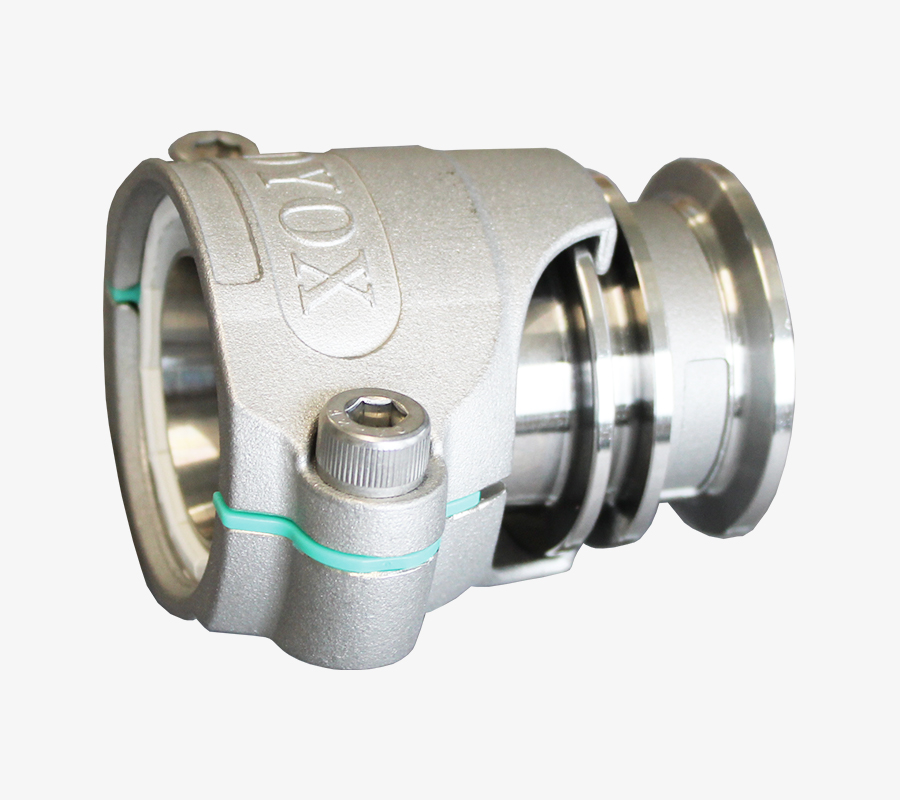

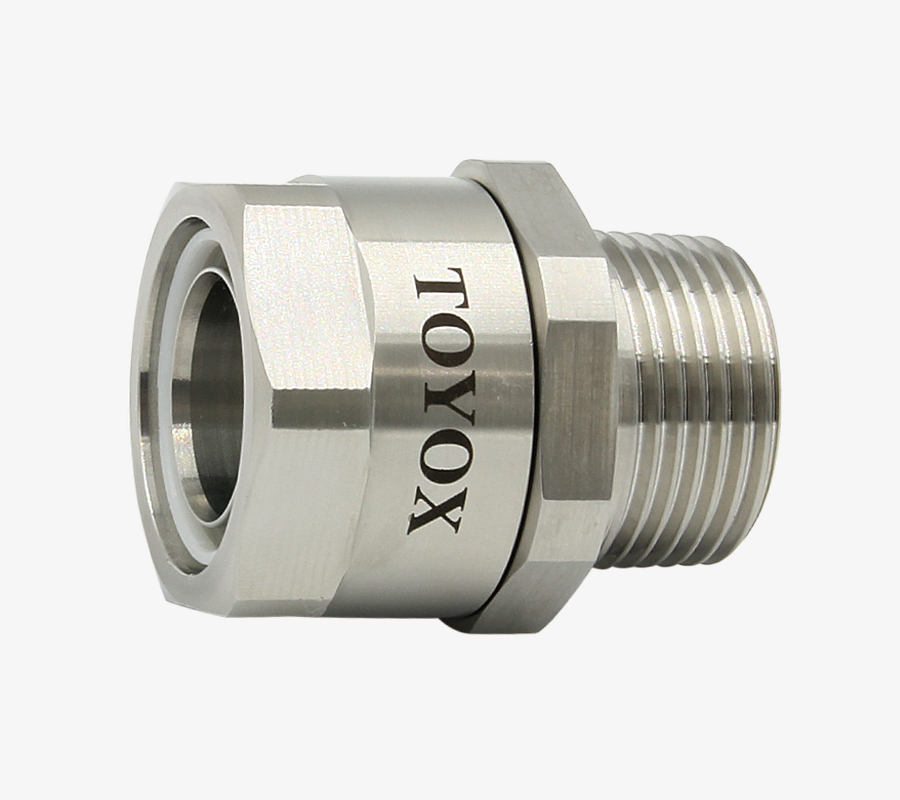

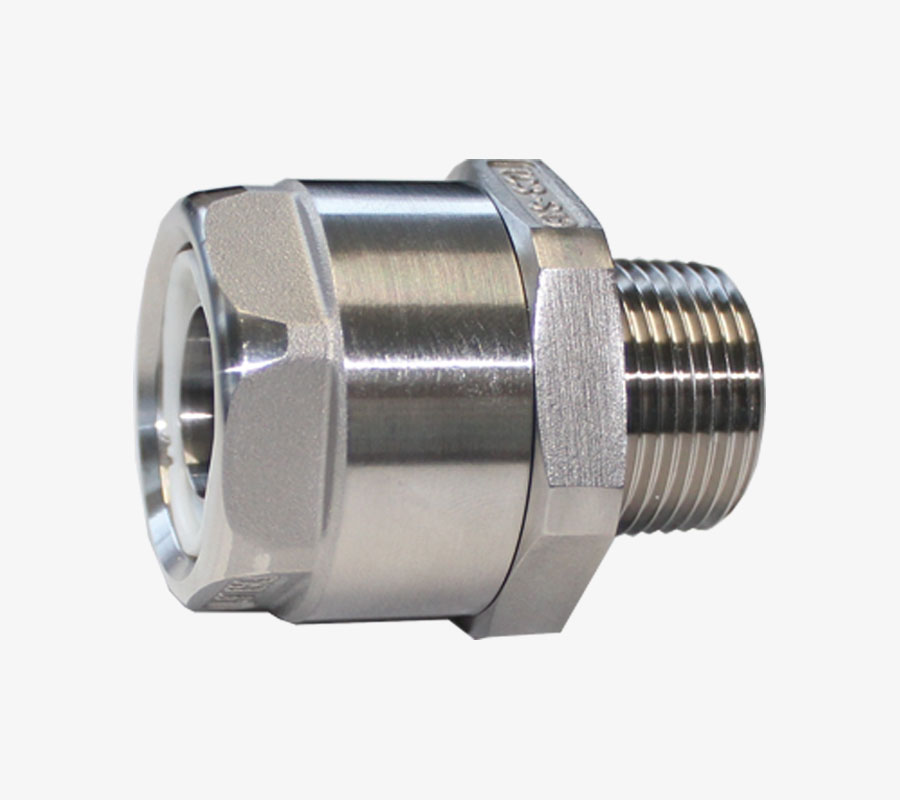

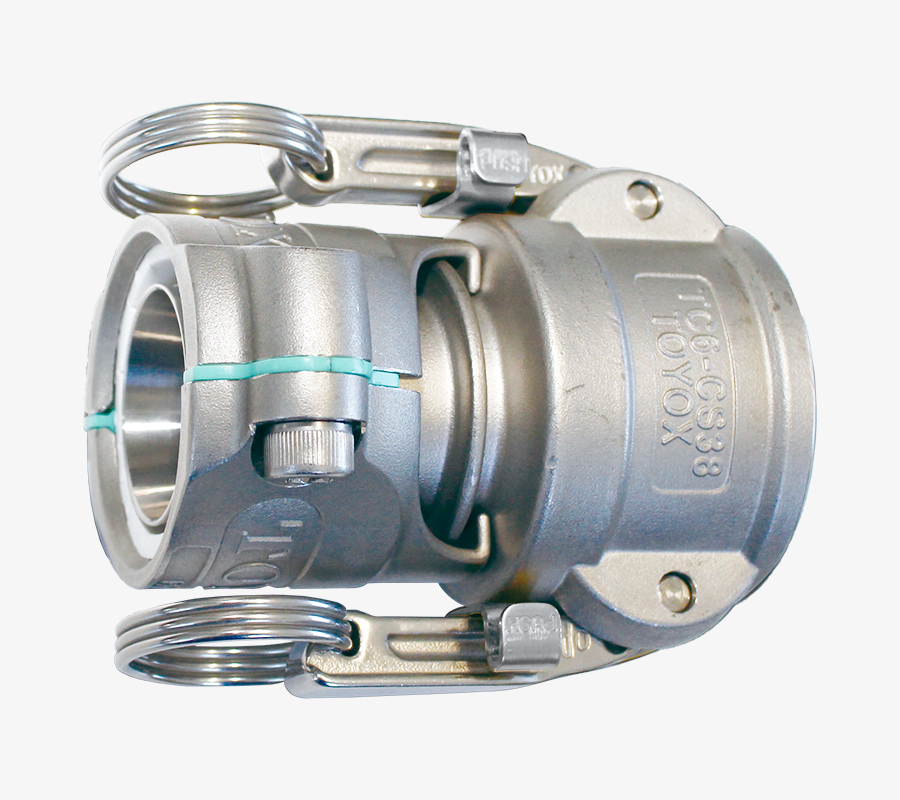

| 型号 | TC2-B | TC3-B | TC2-S | TC6-B | TC3-S | TC6-S | TC3-PB | TC3-PC | TC3-F | TC3-FG | TC6-F | TC3-CS | TC6-CS | 633-C-AL | 633-C-SST | 633-C-PP | 633-CL-AL | 633-CL-SST | 633-CL-PP | 633-E-AL | 633-E-SST | 633-E-PP | ||
| 法律规定 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
| 胶管 型号 |
内径 (mm) |
外径 (mm) |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
| ST-6 | 6 | 10.5 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| ST-8 | 8 | 13 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| ST-9 | 9 | 15 | ◯ | ◯ | ◯ | – | ◯ | – | ◯ | ◯ | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| ST-12 | 12 | 18 | ◯ | ◯ | ◯ | – | ◯ | – | ◯ | ◯ | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| ST-15 | 15 | 22 | ◯ | ◯ | ◯ | – | ◯ | – | ◯ | ◯ | ◯ | ◯ | – | – | – | – | – | – | – | – | – | – | – | – |
| ST-19 | 19 | 26 | ◯ | ◯ | ◯ | – | ◯ | – | ◯ | ◯ | ◯ | ◯ | – | ◯ | – | ◯ | ◯ | ◯ | ◯ | ◯ | – | ◯ | ◯ | ◯ |
| ST-22 | 21.5 | 28.5 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| ST-25 | 25 | 33 | ◯ | ◯ | ◯ | – | ◯ | – | ◯ | ◯ | ◯ | ◯ | – | ◯ | – | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
| ST-32 | 32 | 41 | – | – | – | ◯ | – | ◯ | – | – | – | – | ◯ | – | – | ◯ | ◯ | – | ◯ | ◯ | – | ◯ | ◯ | – |
| ST-38 | 38 | 48 | – | – | – | ◯ | – | ◯ | – | – | – | – | ◯ | – | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
| ST-48 | 48 | 58 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| ST-50 | 50 | 62 | – | – | – | ◯ | – | ◯ | – | – | – | – | ◯ | – | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
| ST-63 | 63 | 80 | – | – | – | – | – | – | – | – | – | – | – | – | – | ◯ | ◯ | – | ◯ | ◯ | – | ◯ | ◯ | – |
| ST-75 | 75 | 92 | – | – | – | – | – | – | – | – | – | – | – | – | – | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
