应用
- 柔性软管/用于气体、灰尘、粉体和纤维的软管输送
- 抽吸臂
- 化学工业:化学蒸汽,装载臂蒸汽回流软管,油漆蒸汽,喷雾回收
- 爆炸危险区域
特性
- 通过外部夹型形成耐磨保护
- 夹型内部管壁被紧紧夹住
- 高弯曲性+压缩比4:1
- 良好的耐碱及耐酸性能
- 优异的抗化学性能
- 导电管壁:电子和表面电阻值<10³ Ω (根据NFPA 652<10⁶Ω)
- 易燃粉尘抽吸(22区内),1区和2区内使用(气体),0区内使用(气体)
温度范围
- -35°C 至 80°C

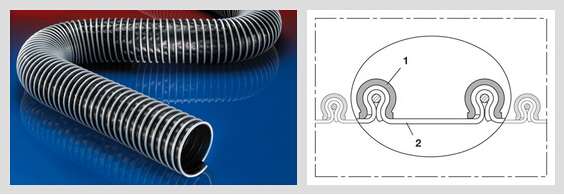

结构
- 钳夹型支撑螺旋:镀锌钢
- 管壁:导电聚乙烯 (PE)
定制化交货
- 可根据要求提供更多直径和长度产品
- 黑色(标准)
- 不锈钢(INOX)钳夹型
内径
in / mm |
外径
mm |
正压
bar |
负压
bar |
弯曲
半径 mm |
重量
kg/m |
尺寸
长度 m |
订购代码
|
---|---|---|---|---|---|---|---|
1,5 / 38 | 50 | 0,580 | 0,310 | 14 | 0,480 | 6 | 457-0038-1003 |
– / 40 | 52 | 0,560 | 0,305 | 15 | 0,500 | 6 | 457-0040-1003 |
2 / 50-51 | 62 | 0,490 | 0,270 | 18 | 0,600 | 6 | 457-0050-1003 |
– / 55 | 67 | 0,460 | 0,250 | 20 | 0,650 | 6 | 457-0055-1003 |
2,36 / 60 | 72 | 0,440 | 0,220 | 20 | 0,700 | 6 | 457-0060-1003 |
2,5 / 63-65 | 77 | 0,420 | 0,200 | 22 | 0,760 | 6 | 457-0065-1003 |
– / 70 | 82 | 0,400 | 0,180 | 22 | 0,810 | 6 | 457-0070-1003 |
3 / 75-76 | 87 | 0,380 | 0,160 | 24 | 0,860 | 6 | 457-0075-1003 |
– / 80 | 92 | 0,365 | 0,140 | 24 | 0,920 | 6 | 457-0080-1003 |
3,5 / 89-90 | 102 | 0,340 | 0,100 | 26 | 1,020 | 6 | 457-0090-1003 |
4 / 100-102 | 112 | 0,225 | 0,085 | 28 | 0,820 | 6 | 457-0100-1003 |
– / 110 | 122 | 0,210 | 0,075 | 30 | 0,900 | 3 6 | 457-0110-1003 |
4,5 / 114-115 | 127 | 0,205 | 0,070 | 32 | 0,940 | 3 6 | 457-0115-1003 |
4,72 / 120 | 132 | 0,200 | 0,065 | 32 | 0,980 | 3 6 | 457-0120-1003 |
5 / 125-127 | 137 | 0,195 | 0,060 | 34 | 1,000 | 3 6 | 457-0125-1003 |
– / 130 | 142 | 0,190 | 0,055 | 34 | 1,060 | 3 6 | 457-0130-1003 |
5,5 / 140 | 152 | 0,180 | 0,040 | 36 | 1,140 | 3 6 | 457-0140-1003 |
6 / 150-152 | 162 | 0,120 | 0,035 | 38 | 0,820 | 3 6 | 457-0150-1003 |
6,3 / 160 | 172 | 0,115 | 0,030 | 40 | 0,840 | 3 6 | 457-0160-1003 |
6,5 / 165 | 177 | 0,110 | 0,030 | 41 | 0,865 | 3 6 | 457-0165-1003 |
– / 170 | 182 | 0,110 | 0,030 | 42 | 0,890 | 3 6 | 457-0170-1003 |
– / 175 | 187 | 0,110 | 0,030 | 44 | 0,910 | 3 6 | 457-0175-1003 |
7 / 178-180 | 192 | 0,110 | 0,025 | 44 | 0,940 | 3 6 | 457-0180-1003 |
8 / 200-203 | 212 | 0,100 | 0,020 | 48 | 0,800 | 3 6 | 457-0200-1003 |
– / 215 | 227 | 0,095 | 0,020 | 52 | 0,860 | 3 6 | 457-0215-1003 |
– / 225 | 237 | 0,090 | 0,020 | 54 | 0,890 | 3 6 | 457-0225-1003 |
9 / 228-229 | 240 | 0,080 | 0,020 | 54 | 0,900 | 3 6 | 457-0228-1003 |
– / 250 | 262 | 0,070 | 0,015 | 58 | 0,990 | 3 6 | 457-0250-1003 |
10 / 254 | 266 | 0,065 | 0,015 | 59 | 1,005 | 3 6 | 457-0254-1003 |
– / 275 | 287 | 0,060 | 0,015 | 64 | 1,090 | 3 6 | 457-0275-1003 |
11 / 280 | 292 | 0,060 | 0,015 | 65 | 1,110 | 3 6 | 457-0280-1003 |
– / 300 | 312 | 0,060 | 0,010 | 68 | 1,180 | 3 6 | 457-0300-1003 |
12 / 305 | 317 | 0,055 | 0,010 | 69 | 1,205 | 3 6 | 457-0305-1003 |
– / 315 | 327 | 0,050 | 0,010 | 71 | 1,250 | 3 6 | 457-0315-1003 |
– / 325 | 337 | 0,045 | 0,010 | 74 | 1,290 | 3 6 | 457-0325-1003 |
13 / 330 | 342 | 0,045 | 0,010 | 75 | 1,310 | 3 6 | 457-0330-1003 |
– / 350 | 362 | 0,045 | 0,010 | 78 | 1,380 | 3 6 | 457-0350-1003 |
14 / 356 | 368 | 0,040 | 0,010 | 79 | 1,405 | 3 6 | 457-0356-1003 |
– / 375 | 387 | 0,040 | 0,010 | 83 | 1,480 | 3 6 | 457-0375-1003 |
– / 400 | 412 | 0,040 | 0,005 | 88 | 1,570 | 3 6 | 457-0400-1003 |
16 / 405-406 | 418 | 0,035 | 0,005 | 89 | 1,595 | 3 6 | 457-0406-1003 |
– / 450 | 462 | 0,035 | 0,005 | 98 | 1,770 | 3 6 | 457-0450-1003 |
18 / 457 | 469 | 0,035 | 0,005 | 100 | 1,795 | 3 6 | 457-0457-1003 |
– / 500 | 512 | 0,025 | 0,005 | 108 | 1,960 | 3 6 | 457-0500-1003 |
20 / 508 | 520 | 0,025 | 0,005 | 110 | 1,990 | 3 6 | 457-0508-1003 |
– / 600 | 612 | 0,025 | 0,005 | 128 | 2,360 | 3 6 | 457-0600-1003 |
24 / 610 | 622 | 0,025 | 0,005 | 130 | 2,400 | 3 6 | 457-0610-1003 |
– / 700 | 712 | 0,020 | 0,002 | 148 | 2,740 | 3 6 | 457-0700-1003 |
28 / 712 | 724 | 0,020 | 0,001 | 151 | 2,785 | 3 6 | 457-0712-1003 |
– / 750 | 762 | 0,020 | 0,001 | 158 | 2,920 | 3 6 | 457-0750-1003 |
– / 800 | 812 | 0,015 | 0,001 | 168 | 3,120 | 3 6 | 457-0800-1003 |
32 / 813-815 | 827 | 0,015 | 0,001 | 171 | 3,180 | 3 6 | 457-0815-1003 |
– / 900 | 912 | 0,015 | 0,001 | 188 | 3,510 | 3 6 | 457-0900-1003 |
36 / 915 | 927 | 0,015 | 0,001 | 191 | 3,570 | 3 6 | 457-0915-1003 |
– / 1000 | 1012 | 0,015 | 0,001 | 208 | 3,900 | 3 6 | 457-1000-1003 |
40 / 1016 | 1028 | 0,015 | 0,001 | 211 | 3,960 | 3 6 | 457-1016-1003 |
