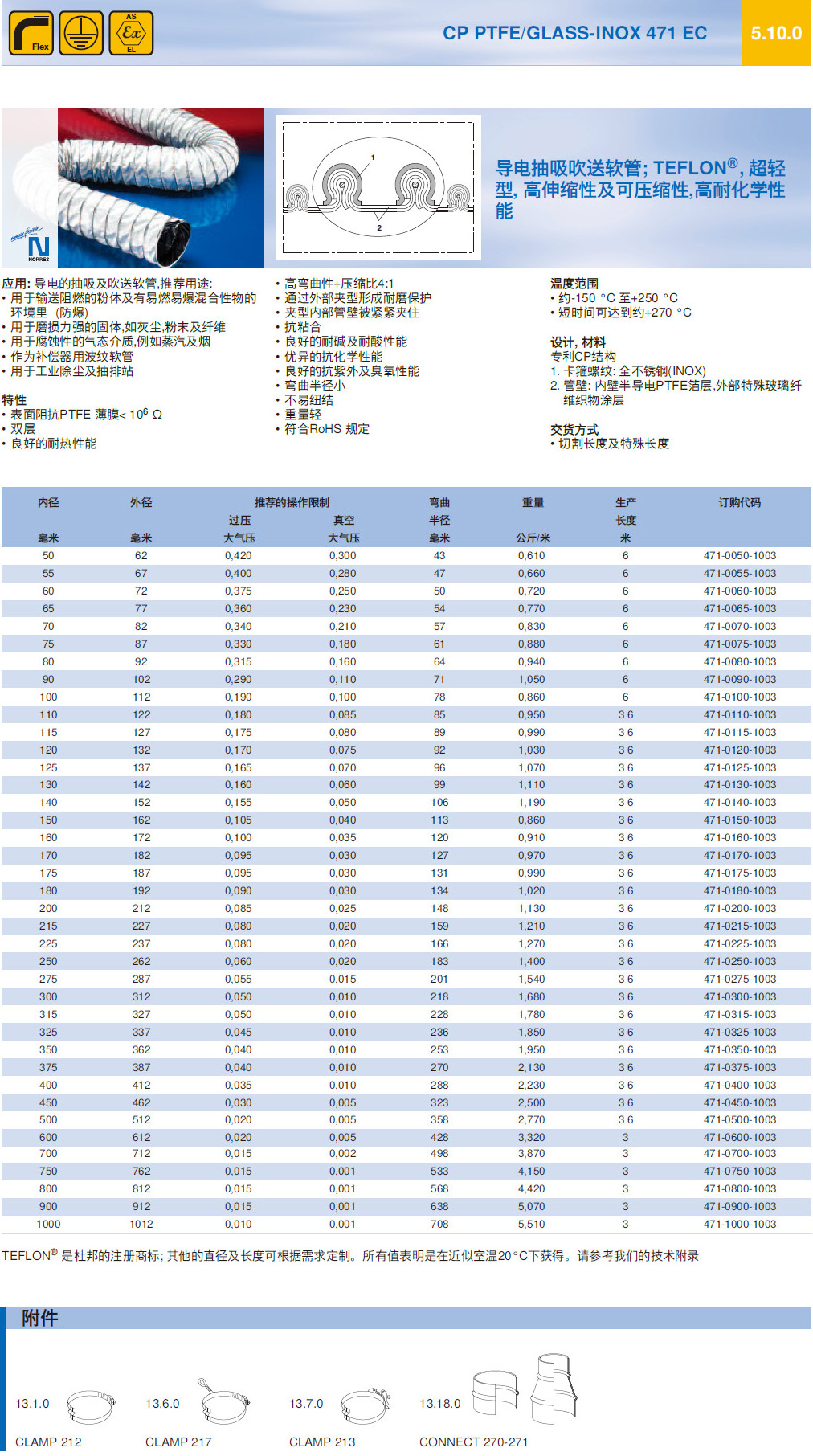

5.10.0 CP PTFE/GLASS-INOX 471 EC

导电钳夹型软管（夹式软管），双层，耐化学性强（耐温至+270°）

Questions? Request a Call Back

描述

应用

用于冷热气体、灰尘、粉体和纤维的软管/管道输送
化学工业：化学蒸汽，装载臂蒸汽回流软管，油漆蒸汽，喷雾回收
爆炸危险区域

特性

通过外部夹型形成耐磨保护
夹型内部管壁被紧紧夹住
高弯曲性+压缩比4:1
良好的耐热性能
抗粘合
良好的耐碱及耐酸性能
优异的抗化学性能
表面阻抗PTFE 薄膜< 10⁶ Ω
易燃粉尘抽吸(22区内），1区和2区内使用（气体），0区内使用（气体）

温度范围

-150°C 至 250°C
短时间可达270°C

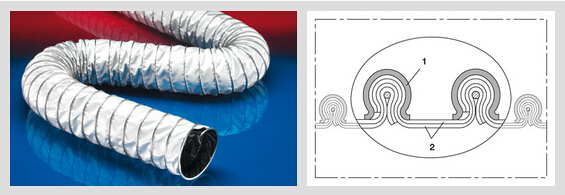

结构

钳夹型支撑螺旋: 全不锈钢 (INOX)
管壁: 内壁半导电PTFE箔层,外部特殊玻璃纤维织物涂层

定制化交货

可根据要求提供更多直径和长度产品

内径 in / mm	外径 mm	正压 bar	负压 bar	弯曲半径 mm	重量 kg/m	尺寸长度 m	订购代码
2 / 50-51	62	0,410	0,300	18	0,610	6	471-0050-1003
– / 55	67	0,390	0,280	20	0,660	6	471-0055-1003
2,36 / 60	72	0,370	0,250	20	0,720	6	471-0060-1003
2,5 / 63-65	77	0,355	0,230	22	0,770	6	471-0065-1003
– / 70	82	0,340	0,210	22	0,830	6	471-0070-1003
3 / 75-76	87	0,325	0,180	24	0,880	6	471-0075-1003
– / 80	92	0,315	0,160	24	0,940	6	471-0080-1003
3,5 / 89-90	102	0,290	0,110	26	1,050	6	471-0090-1003
4 / 100-102	112	0,195	0,100	28	0,860	6	471-0100-1003
– / 110	122	0,185	0,085	30	0,950	3 6	471-0110-1003
4,5 / 114-115	127	0,180	0,080	32	0,990	3 6	471-0115-1003
4,72 / 120	132	0,175	0,075	32	1,030	3 6	471-0120-1003
5 / 125-127	137	0,170	0,070	34	1,070	3 6	471-0125-1003
– / 130	142	0,165	0,060	34	1,110	3 6	471-0130-1003
5,5 / 140	152	0,160	0,050	36	1,190	3 6	471-0140-1003
6 / 150-152	162	0,110	0,040	38	0,860	3 6	471-0150-1003
6,3 / 160	172	0,105	0,035	40	0,910	3 6	471-0160-1003
6,5 / 165	177	0,100	0,035	41	0,940	3 6	471-0165-1003
– / 170	182	0,100	0,030	42	0,970	3 6	471-0170-1003
– / 175	187	0,100	0,030	44	0,990	3 6	471-0175-1003
7 / 178-180	192	0,095	0,030	44	1,020	3 6	471-0180-1003
8 / 200-203	212	0,090	0,025	48	1,130	3 6	471-0200-1003
– / 215	227	0,085	0,020	52	1,210	3 6	471-0215-1003
– / 225	237	0,085	0,020	54	1,270	3 6	471-0225-1003
9 / 228-229	240	0,085	0,020	54	1,285	3 6	471-0228-1003
– / 250	262	0,065	0,020	58	1,400	3 6	471-0250-1003
10 / 254	266	0,065	0,020	59	1,420	3 6	471-0254-1003
– / 275	287	0,060	0,015	64	1,540	3 6	471-0275-1003
11 / 280	292	0,060	0,015	65	1,570	3 6	471-0280-1003
– / 300	312	0,055	0,010	68	1,680	3 6	471-0300-1003
12 / 305	317	0,055	0,010	69	1,715	3 6	471-0305-1003
– / 315	327	0,055	0,010	71	1,780	3 6	471-0315-1003
– / 325	337	0,055	0,010	74	1,850	3 6	471-0325-1003
13 / 330	342	0,050	0,010	75	1,870	3 6	471-0330-1003
– / 350	362	0,040	0,010	78	1,950	3 6	471-0350-1003
14 / 356	368	0,040	0,010	79	1,995	3 6	471-0356-1003
– / 375	387	0,040	0,010	83	2,130	3 6	471-0375-1003
– / 400	412	0,040	0,010	88	2,230	3 6	471-0400-1003
16 / 405-406	418	0,040	0,010	89	2,260	3 6	471-0406-1003
– / 450	462	0,035	0,005	98	2,500	3 6	471-0450-1003
18 / 457	469	0,035	0,005	100	2,540	3 6	471-0457-1003
– / 500	512	0,030	0,005	108	2,770	3 6	471-0500-1003
20 / 508	520	0,025	0,005	110	2,815	3 6	471-0508-1003
– / 600	612	0,020	0,005	128	3,320	3	471-0600-1003
24 / 610	622	0,020	0,005	130	3,375	3	471-0610-1003
– / 700	712	0,015	0,002	148	3,870	3	471-0700-1003
28 / 712	724	0,015	0,001	151	3,935	3	471-0712-1003
– / 750	762	0,015	0,001	158	4,150	3	471-0750-1003
– / 800	812	0,015	0,001	168	4,420	3	471-0800-1003
32 / 813-815	827	0,015	0,001	171	4,520	3	471-0815-1003
– / 900	912	0,015	0,001	188	5,070	3	471-0900-1003
36 / 915	927	0,015	0,001	191	5,135	3	471-0915-1003
– / 1000	1012	0,015	0,001	208	5,510	3	471-1000-1003
40 / 1016	1028	0,010	0,001	211	5,580	3	471-1016-1003
