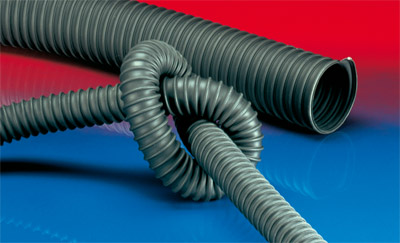

11.2.0 AIRDUC® TPE 363

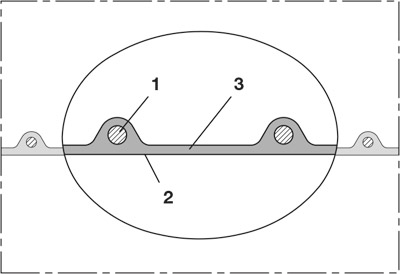

AIRDUC ^® 结构软管

内径 in / mm	外径 mm	正压 bar	负压 bar	弯曲半径 mm	重量 kg/m	尺寸长度 m	订购代码
– / 30	38	0,930	0,195	23	0,210	10	363-0030-0000
1,25 / 32	40	0,870	0,190	24	0,250	10	363-0032-0000
1,5 / 38	46	0,740	0,175	27	0,290	10	363-0038-0000
– / 40	48	0,705	0,170	28	0,300	10	363-0040-0000
1,75 / 44-45	53	0,630	0,160	31	0,330	10	363-0045-0000
2 / 50-51	58	0,565	0,150	33	0,370	10	363-0050-0000
2,36 / 60	68	0,475	0,115	38	0,450	10	363-0060-0000
2,5 / 63-65	73	0,440	0,100	41	0,490	10	363-0065-0000
– / 70	78	0,410	0,085	43	0,530	10	363-0070-0000
3 / 75-76	83	0,380	0,080	46	0,560	10	363-0075-0000
– / 80	88	0,360	0,070	48	0,590	10	363-0080-0000
3,5 / 89-90	98	0,320	0,065	53	0,670	10	363-0090-0000
4 / 100-102	108	0,290	0,050	58	0,740	10	363-0100-0000
– / 110	118	0,260	0,045	63	0,810	10	363-0110-0000
5 / 125-127	133	0,230	0,035	71	0,910	10	363-0125-0000
– / 130	138	0,220	0,035	73	0,950	10	363-0130-0000
6 / 150-152	158	0,195	0,035	83	1,100	10	363-0150-0000
7 / 178-180	188	0,160	0,025	98	1,290	10	363-0180-0000
8 / 200-203	208	0,145	0,025	108	1,440	10	363-0200-0000
– / 225	233	0,130	0,020	121	1,630	10	363-0225-0000
– / 250	258	0,115	0,020	133	1,810	10	363-0250-0000

过压和欠压阈值操作建议值，产品可承受高载荷的要求。弯曲半径通过软管内壁的弯曲度来测量。诺锐保留技术修改的权利。所有指定的数值都是近似值，在室温20°C下取得。请浏览网站www.norres.com/cn/%E5%B7%A5%E7%A8%8B/的附加技术数据
