13.12.2 CONNECT 245 CSH PDF download [pdf ]
锥形法兰连接系统，用于配套接头，符合DIN
|

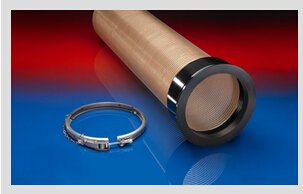

CONNECT 245 CSH 锥形法兰连接系统，用于配套接头，符合DIN |
|
|
|
||
| 应用: | 温度范围: | 适合软管的内径: |
| ■ 抽吸挖掘机 | ■ -40°C 至 90°C | ■ AIRDUC®: 355 + 356 (AS / FOOD); 355 |
| ■ 市政环卫车：清扫车，扫地机 | VAC-TRUCK REINFORCED; 356 HT | |
| 结构: | ||
| 特性: | 管壁材料：特殊聚醚聚氨酯（Pre-PUR®） | |
| ■ 快速简便的固定 | ||
| ■ 可重复使用 (螺纹型) | 定制化交货: | |
| ■ 高抗磨损 | ■ 可提供其它长度及直径产品 | |
| ■ 耐微生物及水解 | ■ 黑色（标准） | |
| ■ 良好的低温柔性 | ■ 特殊颜色: 全部着色 | |
| ■ 符合 RoHS 规定 | ■ 防气体及液体渗漏的预安装版 | |
| ■ 不适用于高轴向重力的垂直安装 |
|
尺寸
|
法兰盘外径
|
总计长度
|
重量
|
适合的软管内径
|
单一成分
|
订购代码
|
|
mm
|
法兰
|
mm
|
千克/个
|
mm
|
||
|
250
|
295
|
108
|
1,00
|
356 ø 250
|
###CNKegelflansch, schwarz, aufschraubbar
|
245-0250-8501
|
|
250
|
295
|
108
|
1,00
|
355 CSH ORANGE ø 250
|
###CNKegelflansch, schwarz, aufschraubbar
|
245-0250-8507
|
|
250
|
295
|
108
|
1,00
|
355 CSH ORANGE Ø 250; 355/356 Ø 250
|
|
245-0250-8554
|
|
250
|
-
|
-
|
1,240
|
-
|
###CNSchnellspannschelle
|
245-0250-8911
|
|
250
|
295
|
108
|
1,00
|
356 ø 250
|
|
245-0250-8701
|
|
250
|
295
|
108
|
1,00
|
355 CSH ORANGE ø 250
|
|
245-0250-8707
|
|
250
|
295
|
108
|
1,00
|
355 CSH ORANGE und 356 ø 250
|
|
245-0250-8754
|
|
250
|
-
|
-
|
1,50
|
-
|
|
245-0250-8918
|
|
我们可提供其他直径产品。所有指定的数值都是近似值，数字均在20℃摄氏度下取得，会根据实际使用环境情况而变化。请参阅我们的技术附录www.norres.com.cn.、传真：021-33045252
|
|
